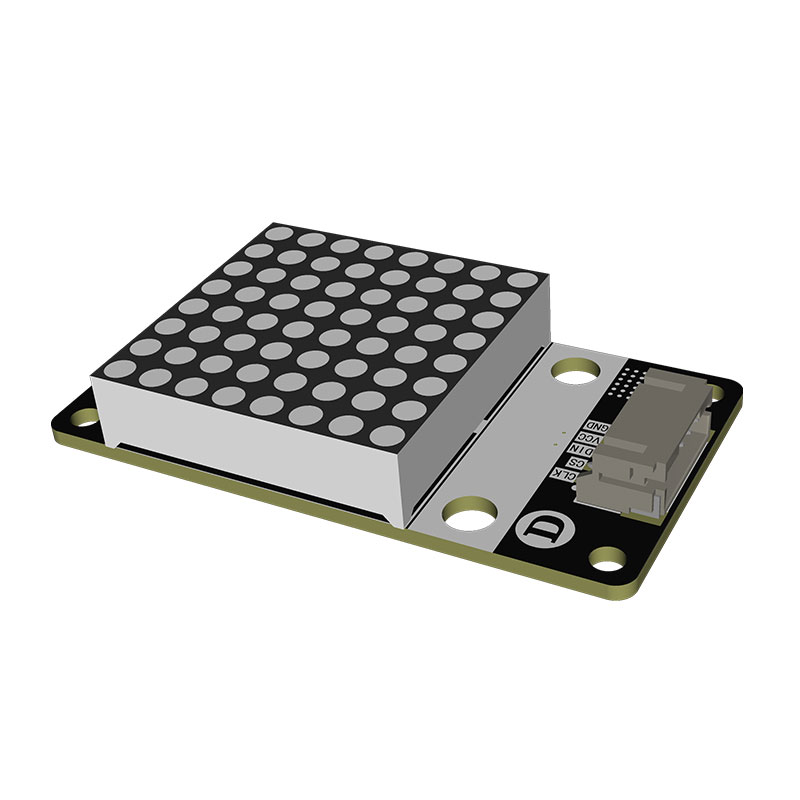

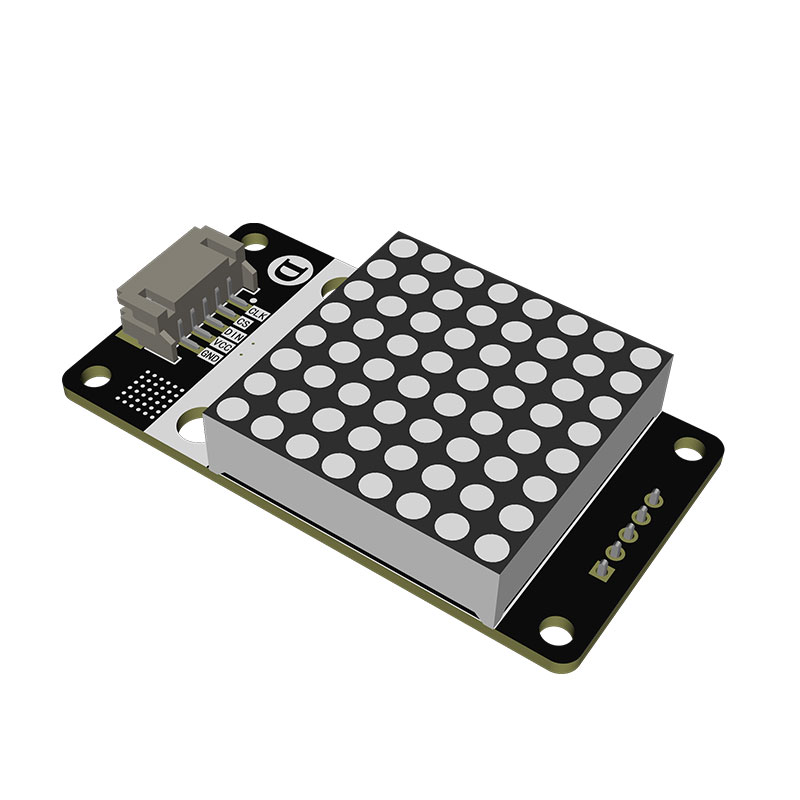

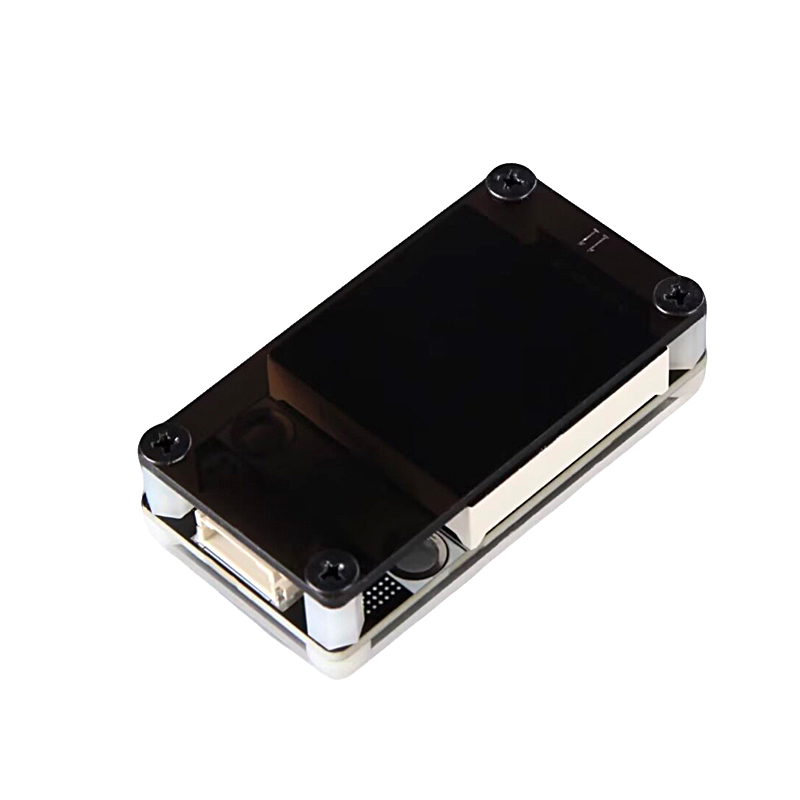

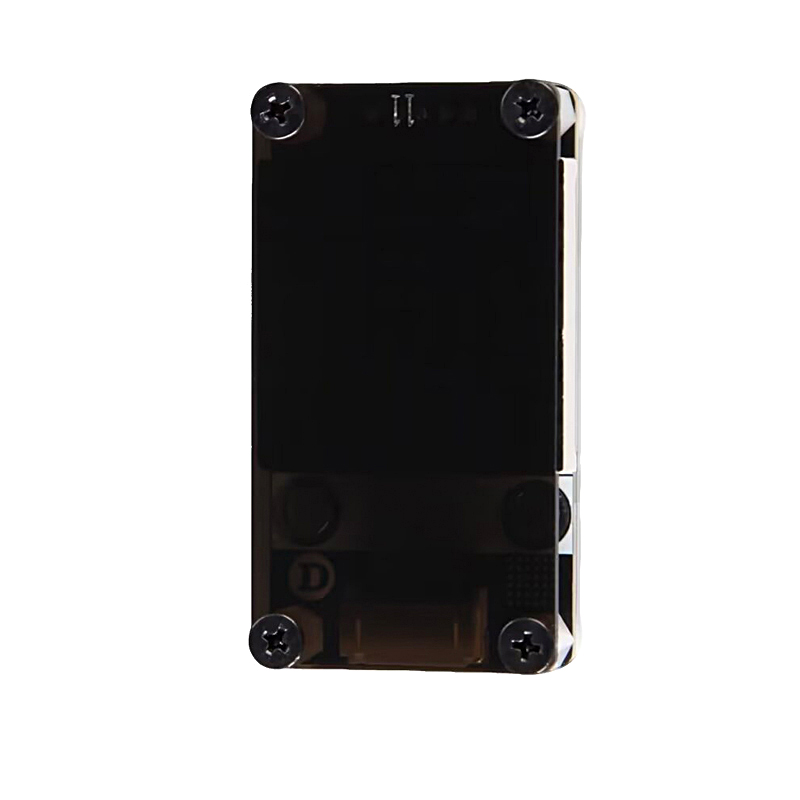

比特树创造力 - 8×8点阵屏模组20×20

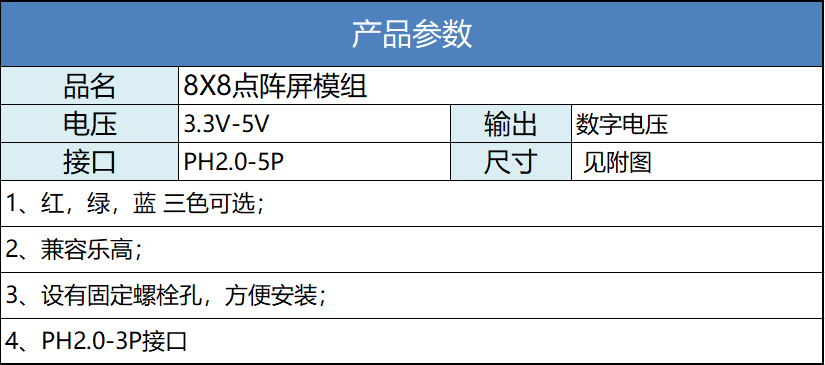

分类	项目	规格 / 说明
基础参数	模块型号	8×8点阵屏模组20×20

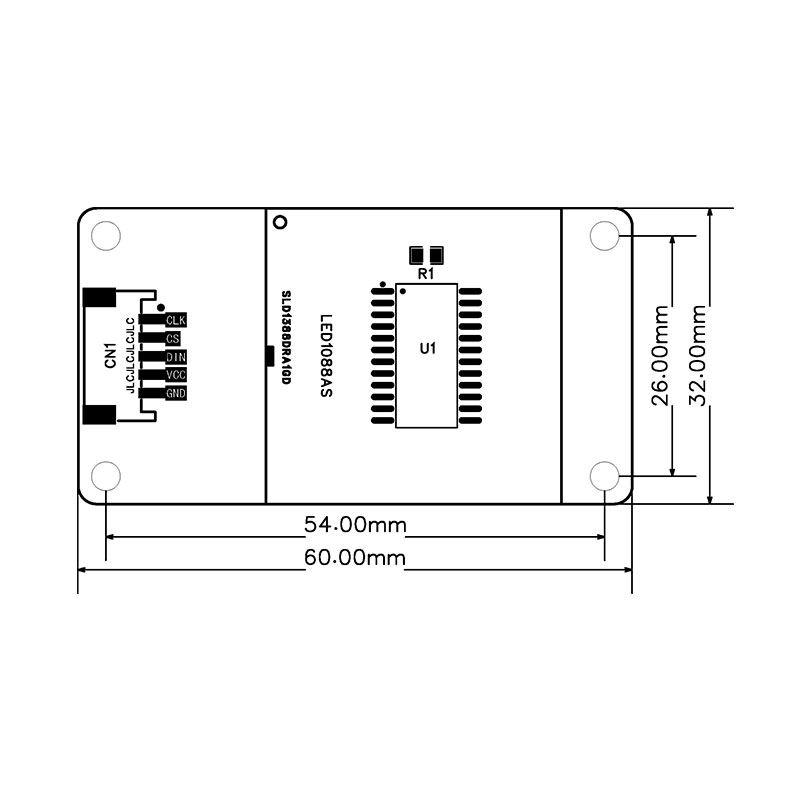

	PCB 外形尺寸	60.00mm × 32.00mm
	点阵规格	8×8=64 个 LED 灯珠，点间距 20×20mm，单色显示（红 / 绿 / 蓝 / 白可选）
	驱动芯片	LED1088AS（串行输入、并行输出，支持级联）
	供电电压	3.3V~5V DC
	通信接口	三线串行控制（CLK/CS/DIN）

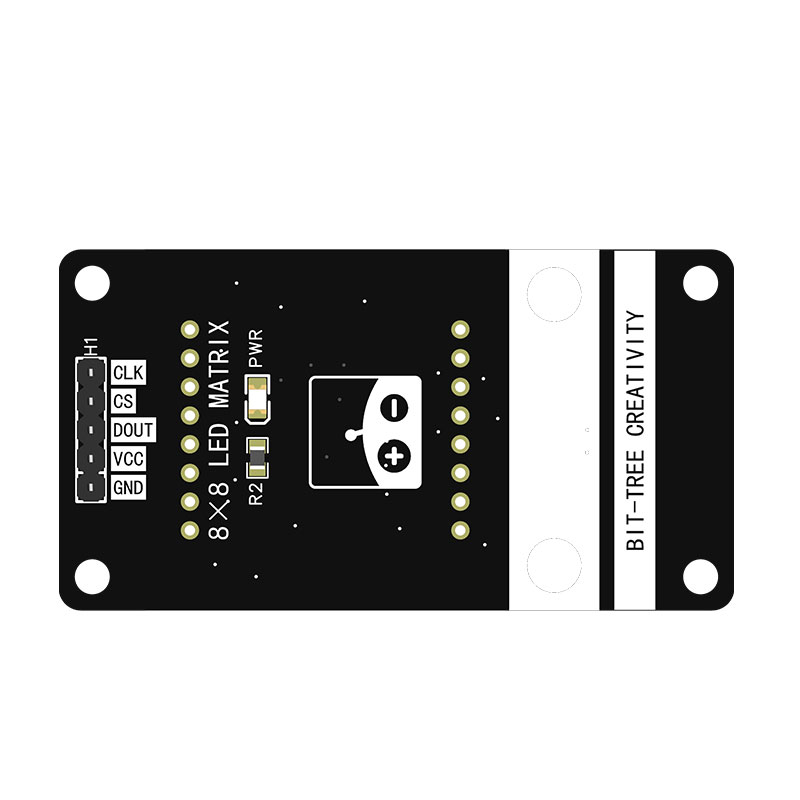

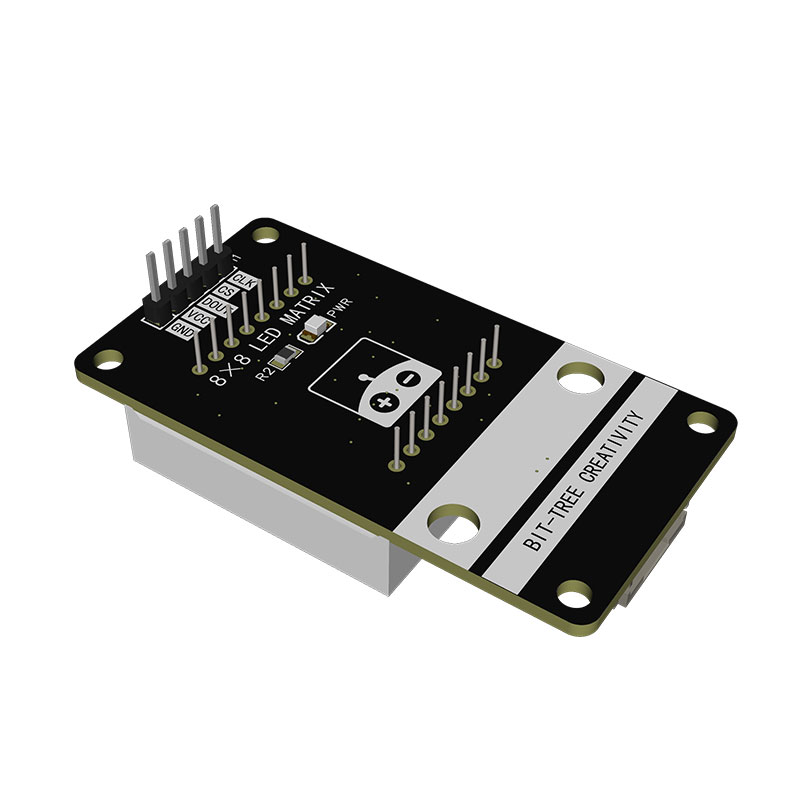

	板载功能	电源指示灯（PWR）、XH2.54 插座 / 排针双接口
接口定义（CN1）	VCC	电源正极，接 3.3V~5V
	GND	电源负极，需与单片机共地
	DIN	串行数据输入引脚
	CLK	移位时钟信号引脚
	CS	片选 / 锁存信号引脚，用于更新显示数据
关键特性	串入并出驱动	仅需 3 根信号线即可驱动，节省单片机 I/O 资源，支持多模块级联
	单色高亮显示	点阵灯珠亮度高，点间距更小，显示更细腻，颜色可选
	低功耗设计	采用静态或动态扫描驱动，功耗低，不易烧屏
	安装友好	四角预留固定孔，可直接安装在设备面板上

Arduino DEMO 代码（显示爱心 + 滚动）

#define DIN_PIN 2
#define CLK_PIN 3
#define CS_PIN  4

// 8x8 爱心点阵
byte heart[8] = {
  0b00000000,
  0b01100110,
  0b11111111,
  0b11111111,
  0b01111110,
  0b00111100,
  0b00011000,
  0b00000000
};

void setup() {
  pinMode(DIN_PIN, OUTPUT);
  pinMode(CLK_PIN, OUTPUT);
  pinMode(CS_PIN, OUTPUT);
  digitalWrite(CS_PIN, HIGH);
}

void loop() {
  displayMatrix(heart); // 显示爱心
  delay(1000);
  clearMatrix();        // 清屏
  delay(200);
}

// 显示8x8点阵数据
void displayMatrix(byte data[]) {
  digitalWrite(CS_PIN, LOW);
  for (int i = 0; i < 8; i++) {
    shiftOut(DIN_PIN, CLK_PIN, MSBFIRST, data[i]);
  }
  digitalWrite(CS_PIN, HIGH);
}

// 清空点阵
void clearMatrix() {
  digitalWrite(CS_PIN, LOW);
  for (int i = 0; i < 8; i++) {
    shiftOut(DIN_PIN, CLK_PIN, MSBFIRST, 0);
  }
  digitalWrite(CS_PIN, HIGH);
}
