比特树创造力 - 轻触按键模组

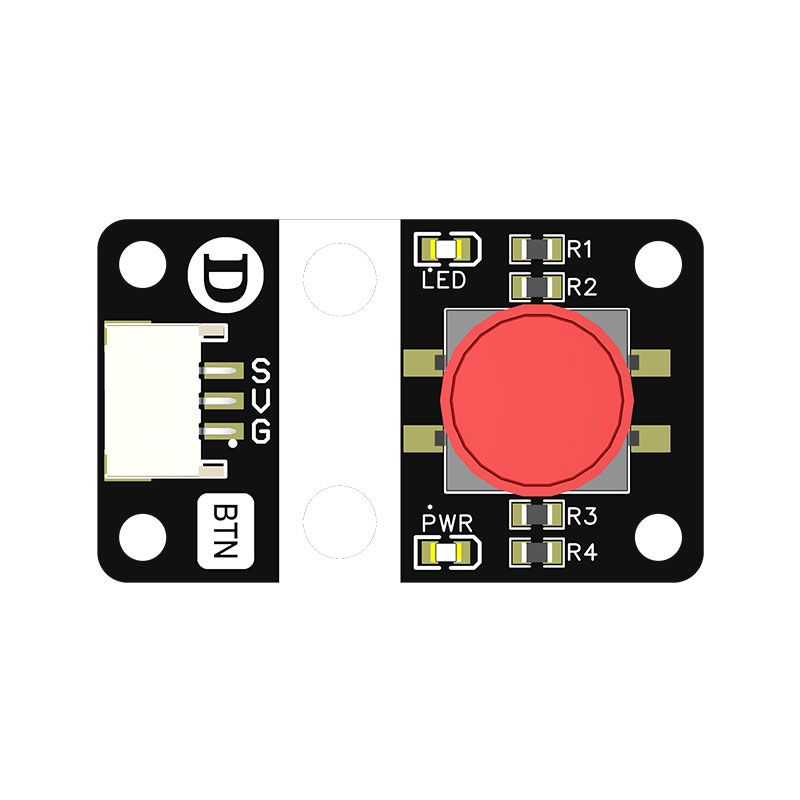

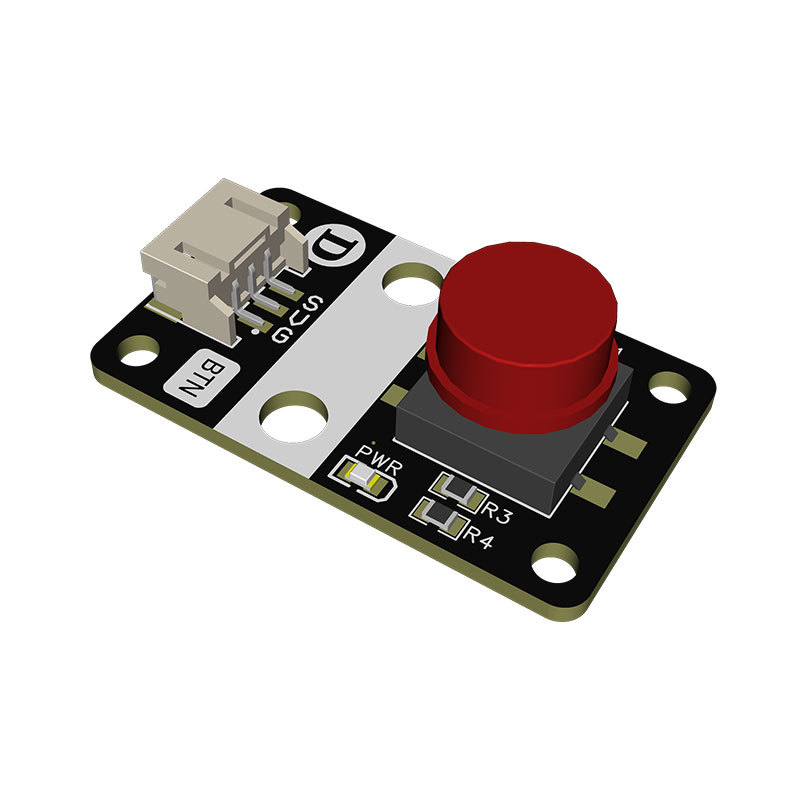

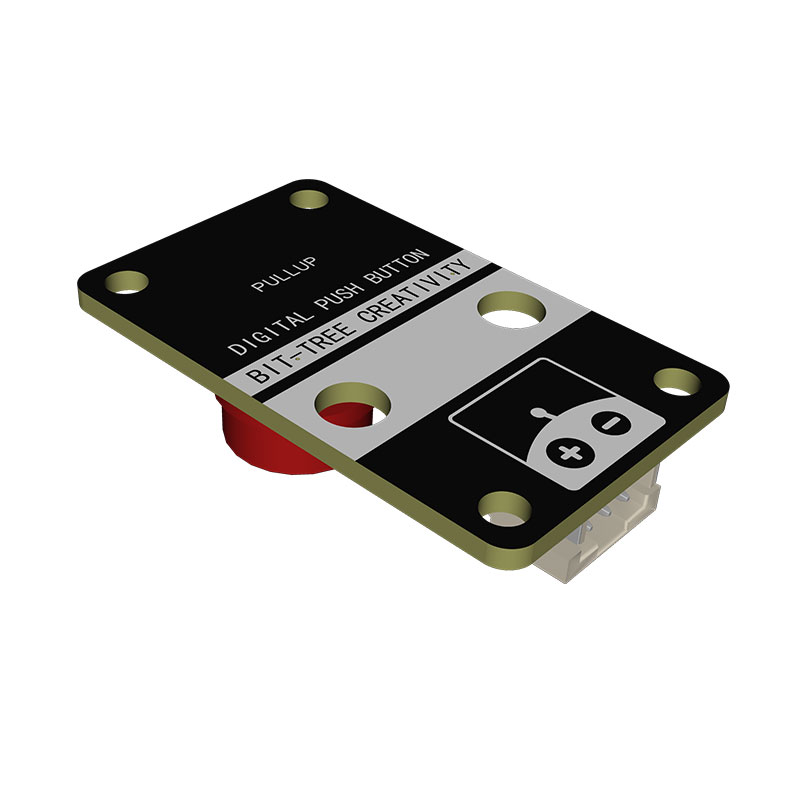

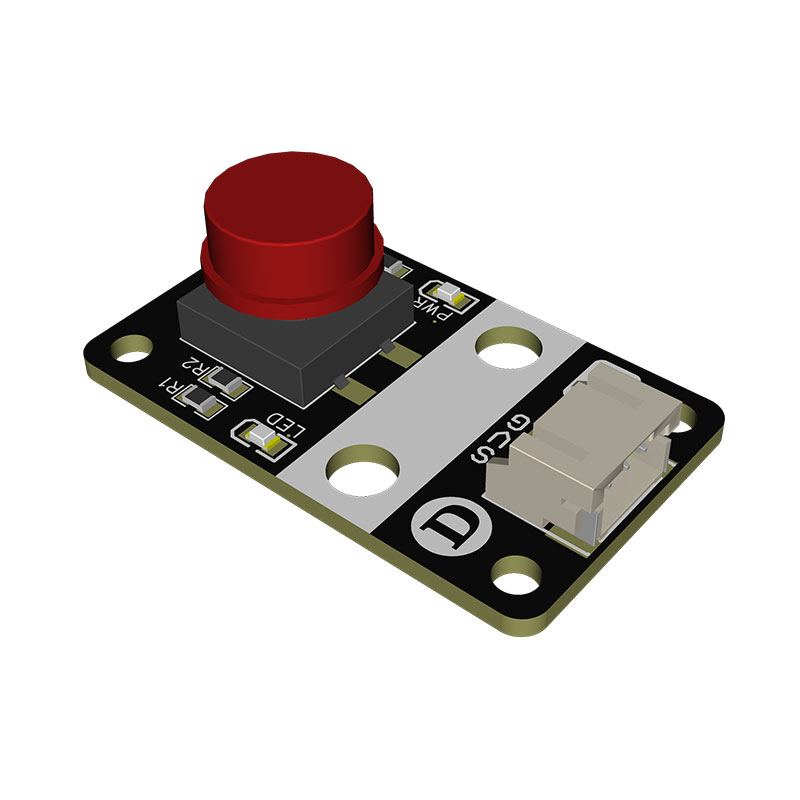

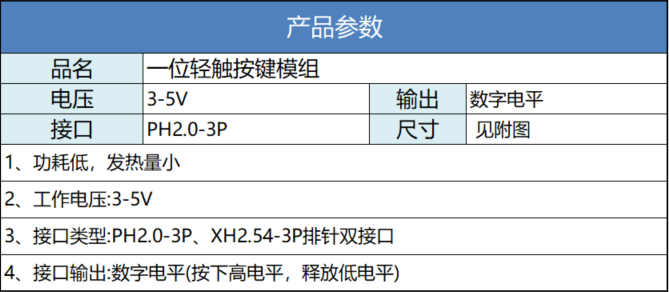

参数维度	规格详情
产品型号	A002

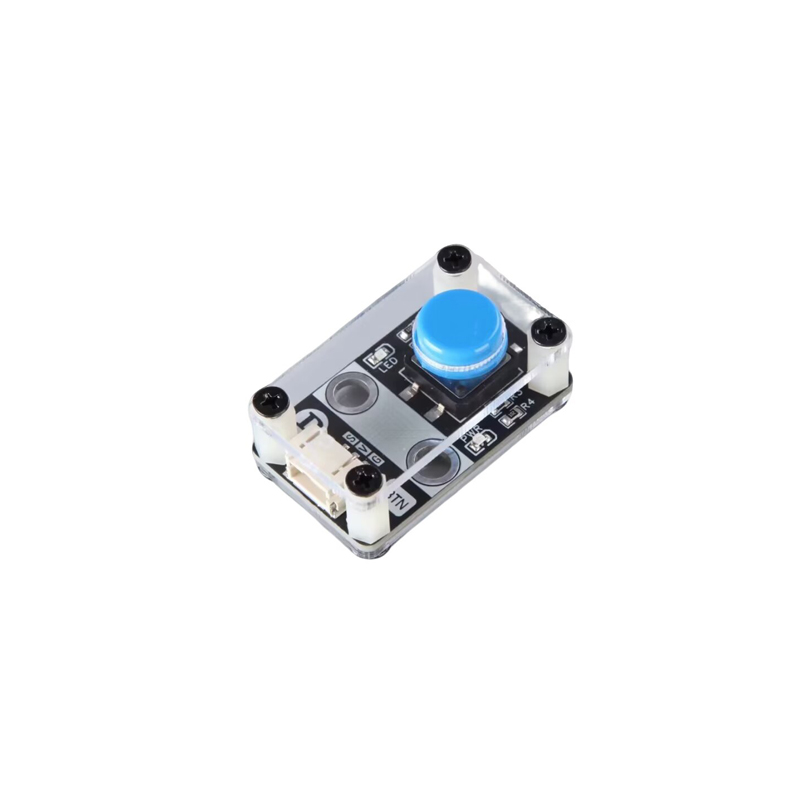

产品重量	带壳重量：11.5克——裸板重量：5克
产品名称	一位轻触按键模组 (1-4 位按键)(A002)
工作电压	3V~5V
输出类型	数字电平信号
输出逻辑	按下高电平，释放低电平
功耗特性	功耗低，发热量小
接口参数 - 接口类型	PH2.0-3P接口

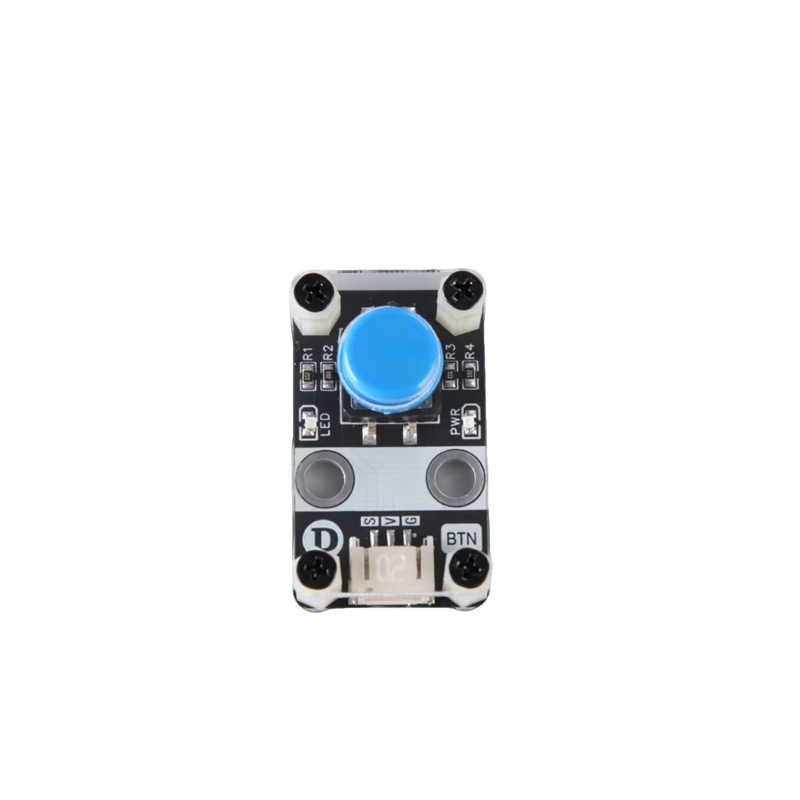

接口参数 - 引脚定义	PH2.0-3P接口G：电源负极 (GND) V：电源正极 (VCC,3-5V) S：数字信号输出端

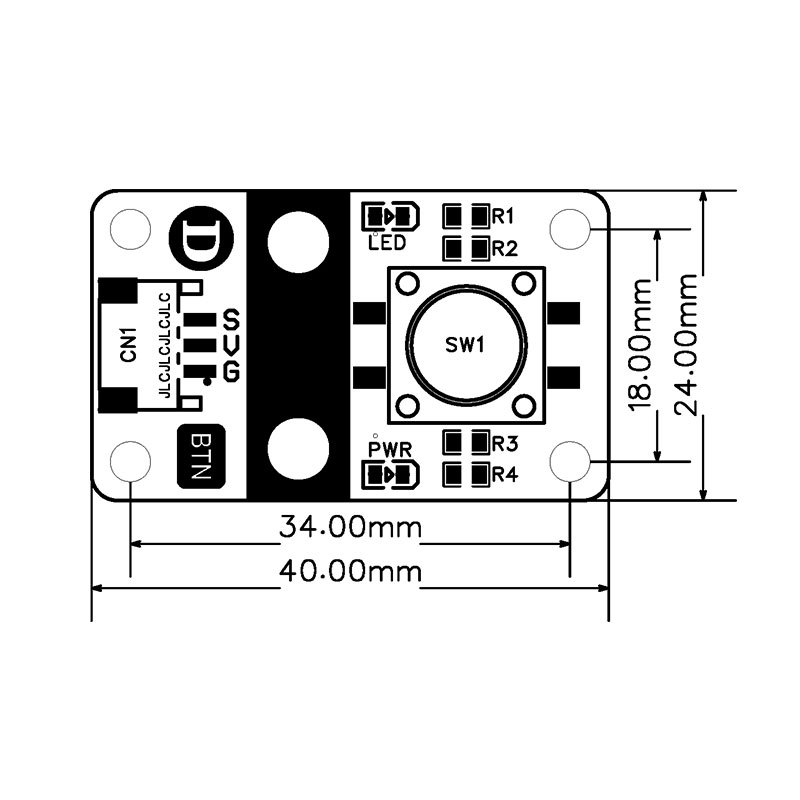

物理参数 - 产品尺寸	见附图
可选包装方案	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

//DEMO1:串口输出按键状态
#define KEY_PIN 2

void setup() {
  Serial.begin(9600);
  pinMode(KEY_PIN, INPUT);
  Serial.println("按键模块已就绪");
}

void loop() {
  int state = digitalRead(KEY_PIN);

  if (state == HIGH) {
    Serial.println("按键：按下");
  } else {
    Serial.println("按键：释放");
  }

  delay(100);
}

//DEMO2:4按键无源蜂鸣器测试
#define BEEP_PIN 8
#define KEY1 3
#define KEY2 4
#define KEY3 5
#define KEY4 6

//四个不同音调频率(Hz)
int tone1 = 262;   //C4
int tone2 = 294;   //D4
int tone3 = 330;   //E4
int tone4 = 349;   //F4

void setup() {
  pinMode(KEY1, INPUT_PULLUP);
  pinMode(KEY2, INPUT_PULLUP);
  pinMode(KEY3, INPUT_PULLUP);
  pinMode(KEY4, INPUT_PULLUP);
  pinMode(BEEP_PIN, OUTPUT);
}

void loop() {
  //读取按键状态
  int k1 = digitalRead(KEY1);
  int k2 = digitalRead(KEY2);
  int k3 = digitalRead(KEY3);
  int k4 = digitalRead(KEY4);

  if(k1 == LOW){
    tone(BEEP_PIN, tone1);
  }
  else if(k2 == LOW){
    tone(BEEP_PIN, tone2);
  }
  else if(k3 == LOW){
    tone(BEEP_PIN, tone3);
  }
  else if(k4 == LOW){
    tone(BEEP_PIN, tone4);
  }
  else{
    noTone(BEEP_PIN); //松开全部按键停止鸣叫
  }

  delay(10); //简单消抖
}

/*DEMO3:9按键‑边沿触发，按下响一次，长按不重复发声
引脚2‑10按键；蜂鸣器11脚无源
*/
#define BEEP_PIN 11
int keyPins[9] = {2,3,4,5,6,7,8,9,10};
int freq[9] = {262,294,330,349,392,440,494,523,587};
bool lastState[9];

void setup() {
  for(int i=0;i<9;i++){
    pinMode(keyPins[i], INPUT_PULLUP);
    lastState[i]=true;
  }
  pinMode(BEEP_PIN,OUTPUT);
}

void loop() {
  for(int i=0;i<9;i++)
  {
    bool nowState = digitalRead(keyPins[i]);
    //下降沿检测：上一次高，现在低 →按键按下瞬间
    if(lastState[i]==true && nowState == false)
    {
      tone(BEEP_PIN,freq[i]);
      delay(120);
      noTone(BEEP_PIN);
    }
    lastState[i]=nowState;
  }
  delay(5);
}
