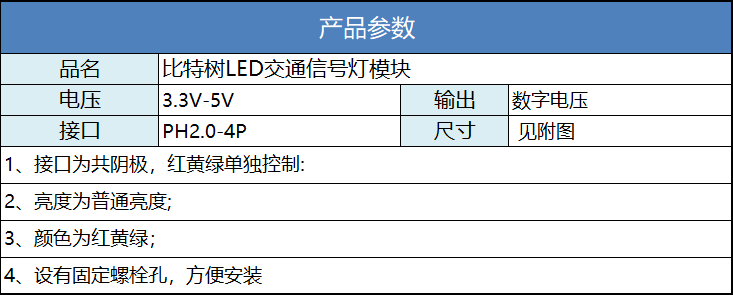

| 参数维度 | 规格详情 |
|---|---|
| 产品型号 | A004 |

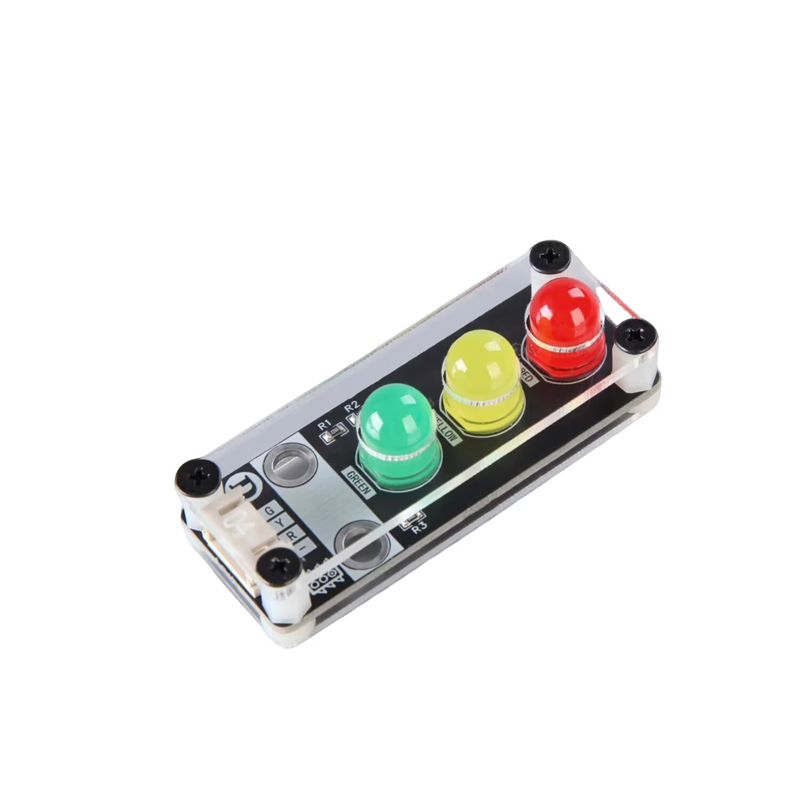

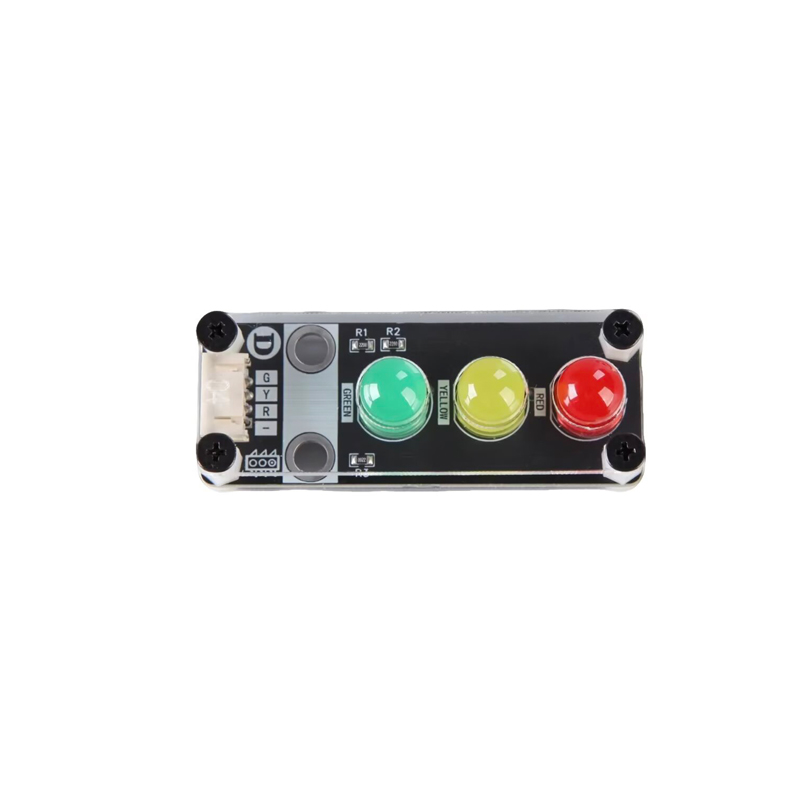

| 产品重量 | 带壳重量：18.5克——裸板重量:9克 |

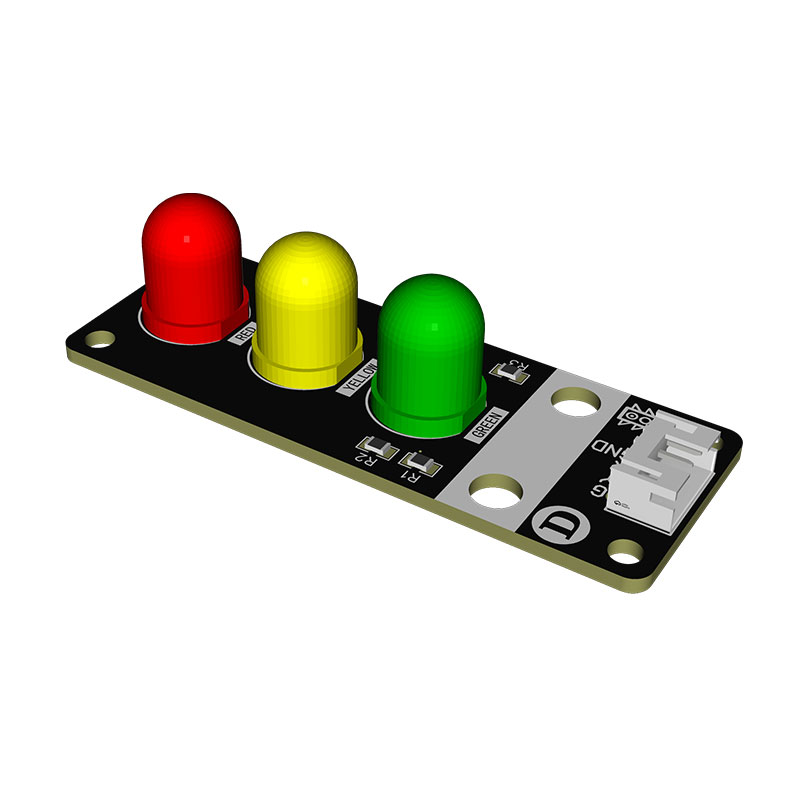

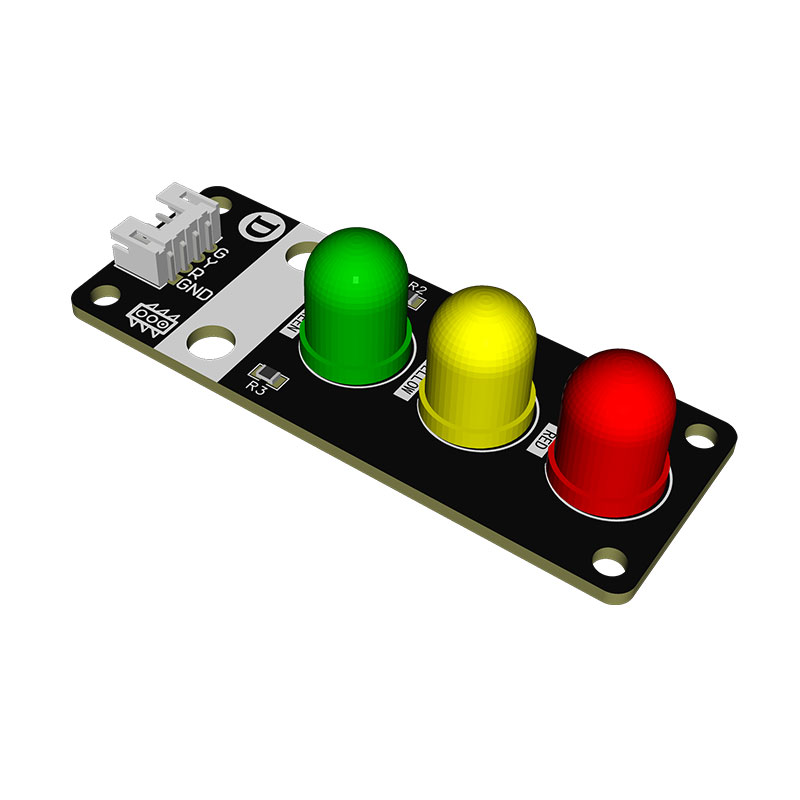

| 产品名称 | LED 交通灯模组 (A004) |
| 工作电压 | 3.3V~5V |
| 输出类型 | 数字电压输出 |
| 接口类型 | PH2.0-4P 端子 |
| 安装方式 | 设有固定螺栓孔，方便安装 |

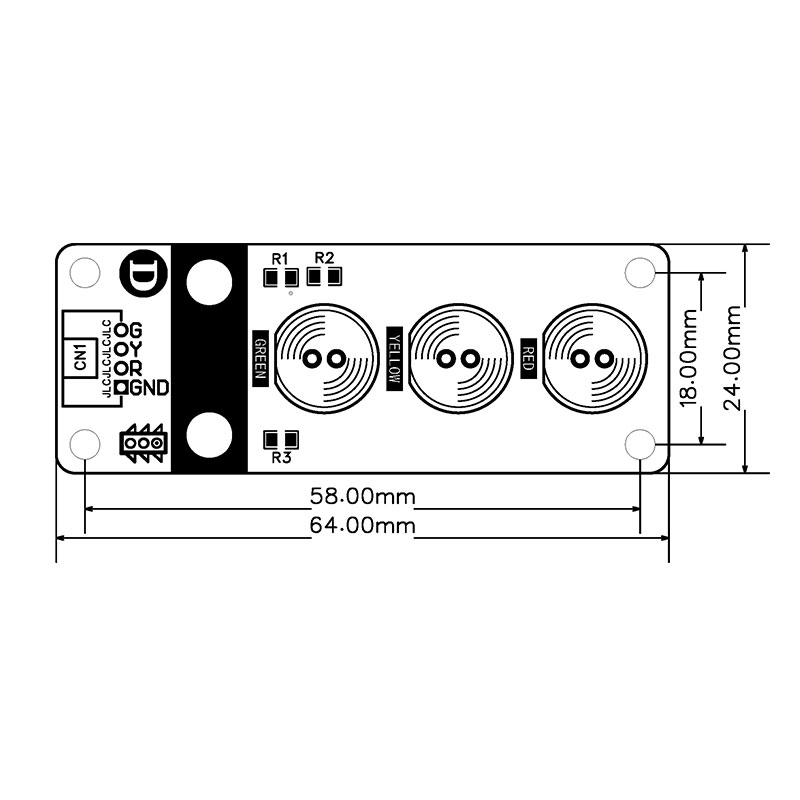

| 产品尺寸 | 见附图 |
| 功能特性 - 控制方式 | 共阴极设计，红、黄、绿三色单独控制 |
| 显示颜色 | 红、黄、绿三色 |
| 亮度等级 | 普通亮度 |

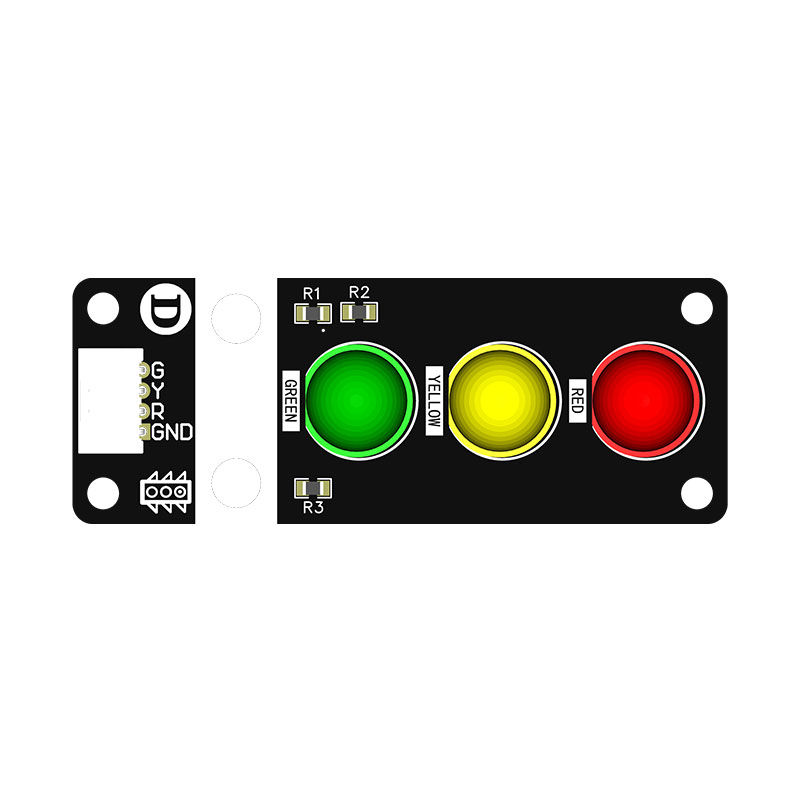

| 引脚定义 |
公共接地引脚（共阴公共端） - GND 红色 LED 控制 IO 口引脚 - R 黄色 LED 控制 IO 口引脚 - Y 绿色 LED 控制 IO 口引脚 - G |
| 可选包装方案 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
#define PIN_RED 2
#define PIN_YELLOW 3
#define PIN_GREEN 4
void setup() {
pinMode(PIN_RED, OUTPUT);
pinMode(PIN_YELLOW, OUTPUT);
pinMode(PIN_GREEN, OUTPUT);
allOff();
}
void loop() {
// 红灯亮
digitalWrite(PIN_RED, HIGH);
delay(3000);
digitalWrite(PIN_RED, LOW);
// 黄灯亮
digitalWrite(PIN_YELLOW, HIGH);
delay(1000);
digitalWrite(PIN_YELLOW, LOW);
// 绿灯亮
digitalWrite(PIN_GREEN, HIGH);
delay(3000);
digitalWrite(PIN_GREEN, LOW);
}
void allOff() {
digitalWrite(PIN_RED, LOW);
digitalWrite(PIN_YELLOW, LOW);
digitalWrite(PIN_GREEN, LOW);
}
