参数分类	项目	规格详情
基础信息	产品型号	A041
基础信息	产品名称	1 路光耦隔离机械式继电器模组 (A041)
基础信息	核心继电器	欧姆龙 G2R-2-DC5V 双触点继电器

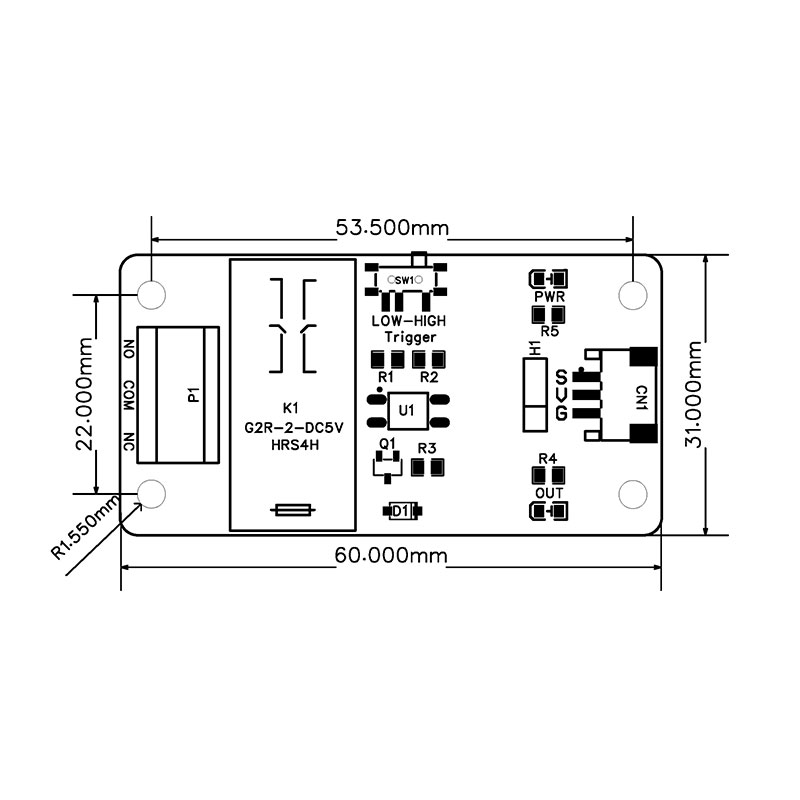

基础信息	PCB 尺寸	60.00mm × 31.00mm，四角预留固定孔
基础信息	隔离方案	光耦光电隔离，强弱电完全电气隔离
基础信息	裸板重量	22 克
电气参数	控制供电电压	DC 5V
电气参数	触发模式	跳线可切换高电平触发 / 低电平触发
电气参数	线圈工作电流	约 70mA
电气参数	触点负载规格	5A 230VAC / 5A 30VDC
电气参数	触点结构	单刀双掷 SPDT，含公共端 COM、常开 NO、常闭 NC
接口引脚	控制端接口	3Pin 防呆插座 / 排针，引脚定义 G、V、S

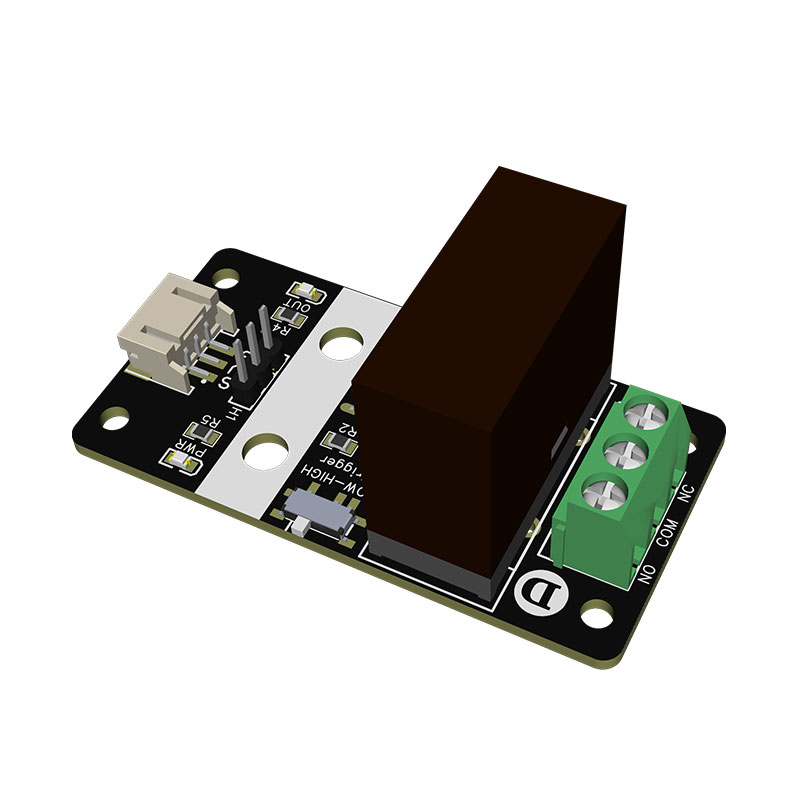

接口引脚	负载端接口	3Pin 接线端子：NO、COM、NC
状态指示	指示灯配置	PWR 电源指示灯、OUT 继电器吸合指示灯
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

#define RELAY_PIN 2

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, LOW); // 初始关闭
}

void loop() {
  // 继电器吸合
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);

  // 继电器断开
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);
}
