参数分类	项目	规格详情
基础信息	产品型号	A040

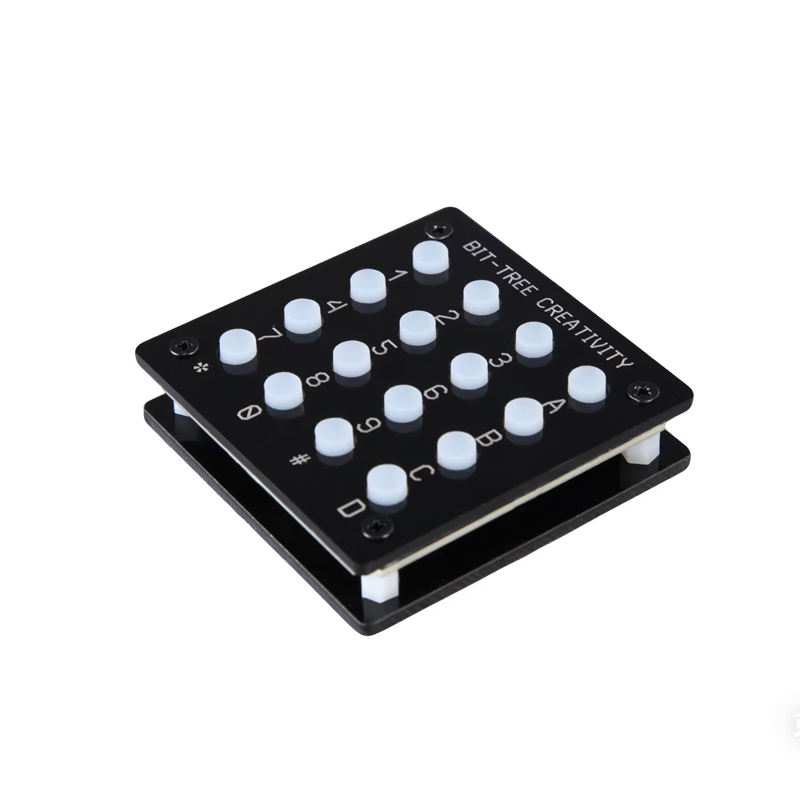

基础信息	产品名称	4×4 矩阵键盘 (A040)
基础信息	产品重量	41克

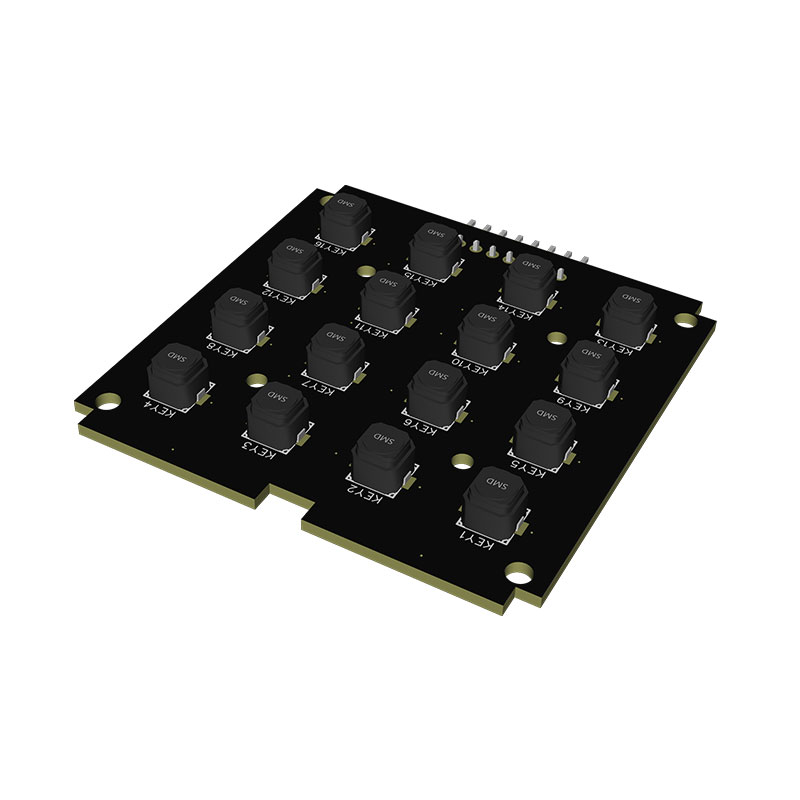

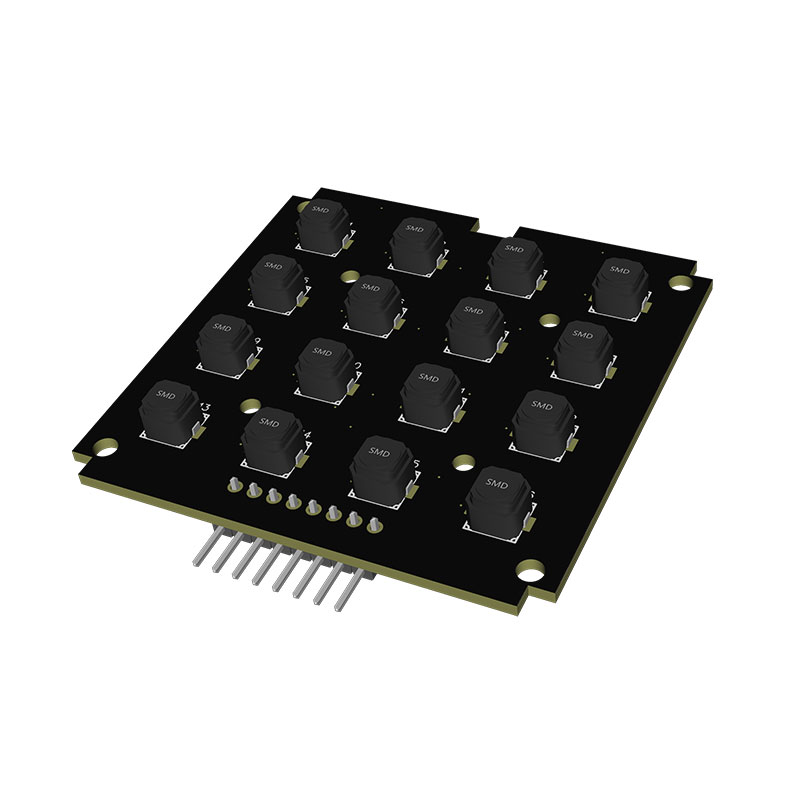

基础信息	按键数量	16 个贴片轻触按键（KEY1~KEY16），4 行 ×4 列矩阵排布

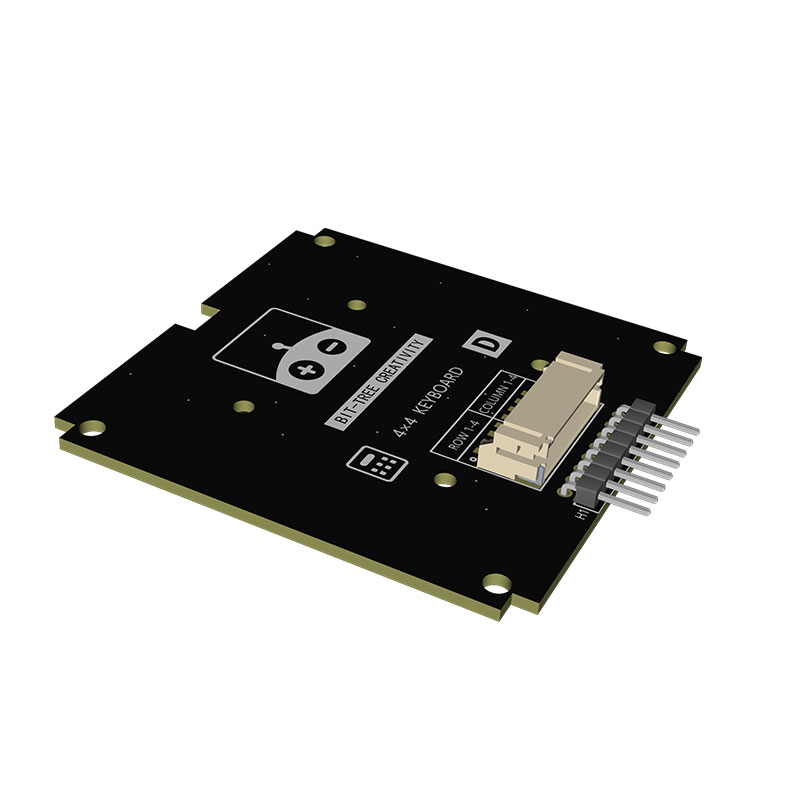

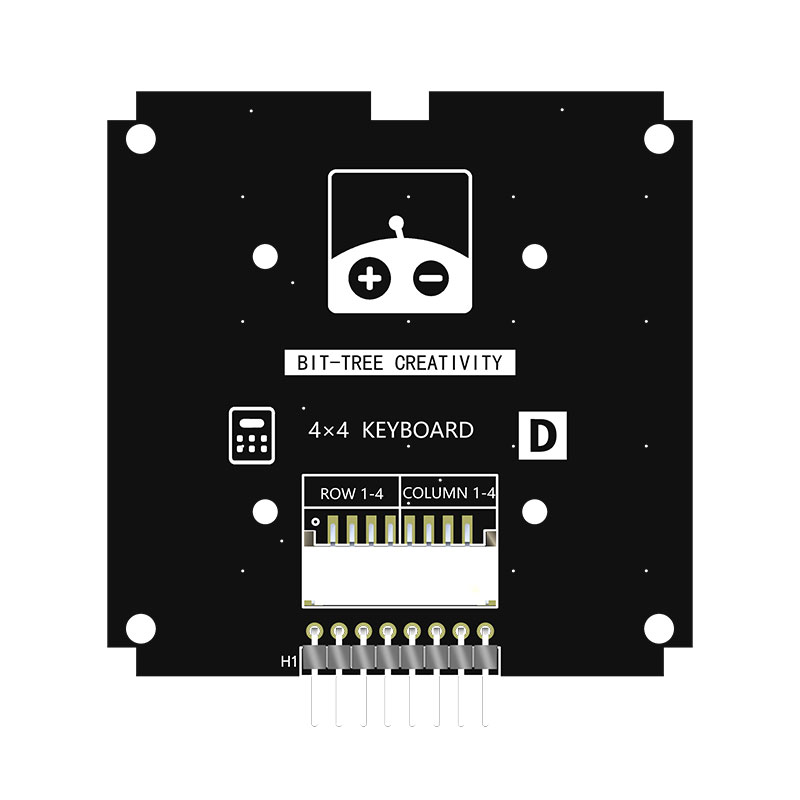

基础信息	接口类型	8Pin 排针 / 防呆插座，4 行 ROW1~ROW4 + 4 列 COLUMN1~COLUMN4
基础信息	读取方式	GPIO 行列扫描电平读取
基础信息	工作电压	3.3V~5V，兼容全系列单片机电平

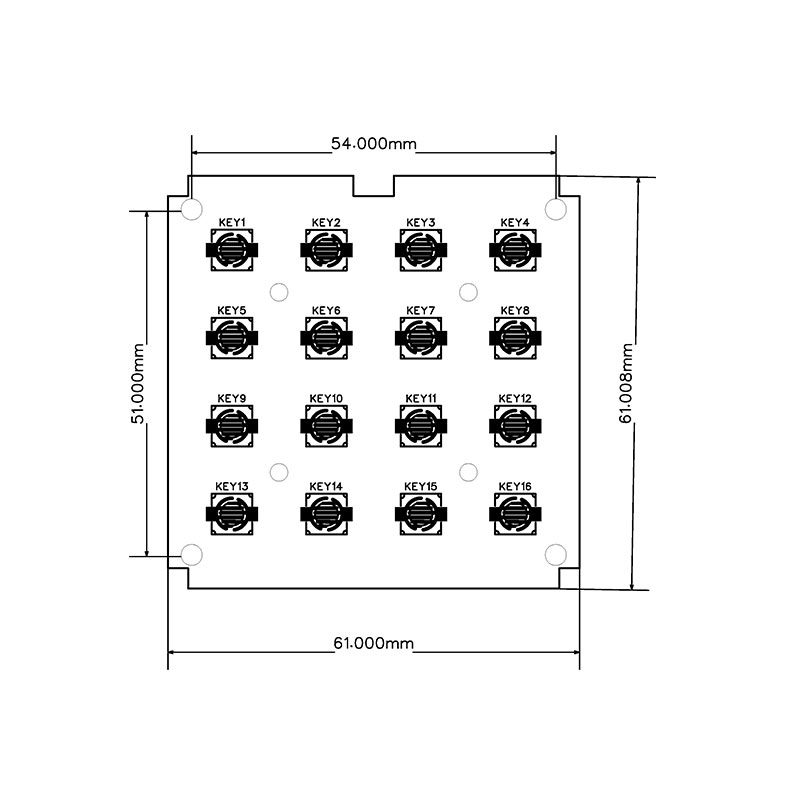

尺寸参数	PCB 整体尺寸	61.00mm × 61.008mm
尺寸参数	按键有效区域	54.00mm × 51.00mm
尺寸参数	安装结构	四角 4 个圆形固定孔，支持螺丝面板固定
电气控制	行列定义	4 行 ROW1~ROW4、4 列 COLUMN1~COLUMN4
电气控制	扫描逻辑	行引脚拉低，列引脚采集电平识别按键，低电平触发
电气控制	按键类型	SMD 贴片轻触开关，按压反馈清晰
应用场景	典型用途	单片机数字输入、电子密码锁、简易设备控制面板、教学实验装置
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

// 行与列引脚
const int row[] = {2, 3, 4, 5};
const int col[] = {6, 7, 8, 9};

// 按键布局
char keys[4][4] = {
  {'1','2','3','A'},
  {'4','5','6','B'},
  {'7','8','9','C'},
  {'*','0','#','D'}
};

void setup() {
  Serial.begin(9600);
  // 列设为输入上拉
  for (int i = 0; i < 4; i++) {
    pinMode(col[i], INPUT_PULLUP);
  }
  // 行设为输出
  for (int i = 0; i < 4; i++) {
    pinMode(row[i], OUTPUT);
  }
}

void loop() {
  char key = scanKey();
  if (key != 0) {
    Serial.print("按下：");
    Serial.println(key);
    delay(300);
  }
}

// 矩阵扫描函数
char scanKey() {
  for (int i = 0; i < 4; i++) {
    digitalWrite(row[i], LOW);
    for (int j = 0; j < 4; j++) {
      if (digitalRead(col[j]) == LOW) {
        digitalWrite(row[i], HIGH);
        return keys[i][j];
      }
    }
    digitalWrite(row[i], HIGH);
  }
  return 0;
}
