比特树创造力 - 0.56寸两位数码管模组

参数维度	规格详情
产品型号	A029

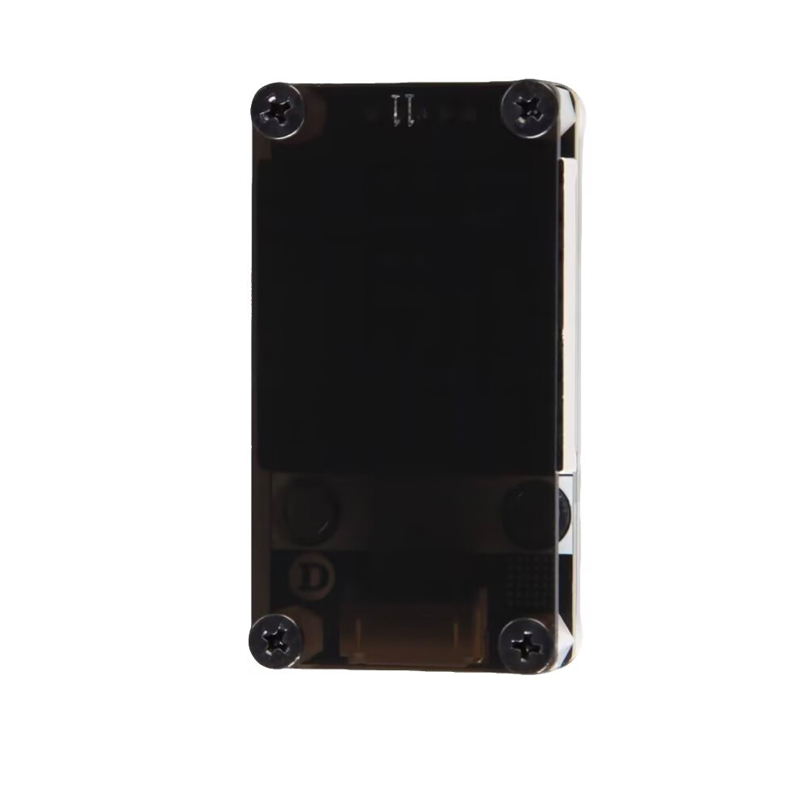

产品重量	带壳重量：18克——裸板重量：9克
模块型号	0.56 寸两位数码管模组 (A029)

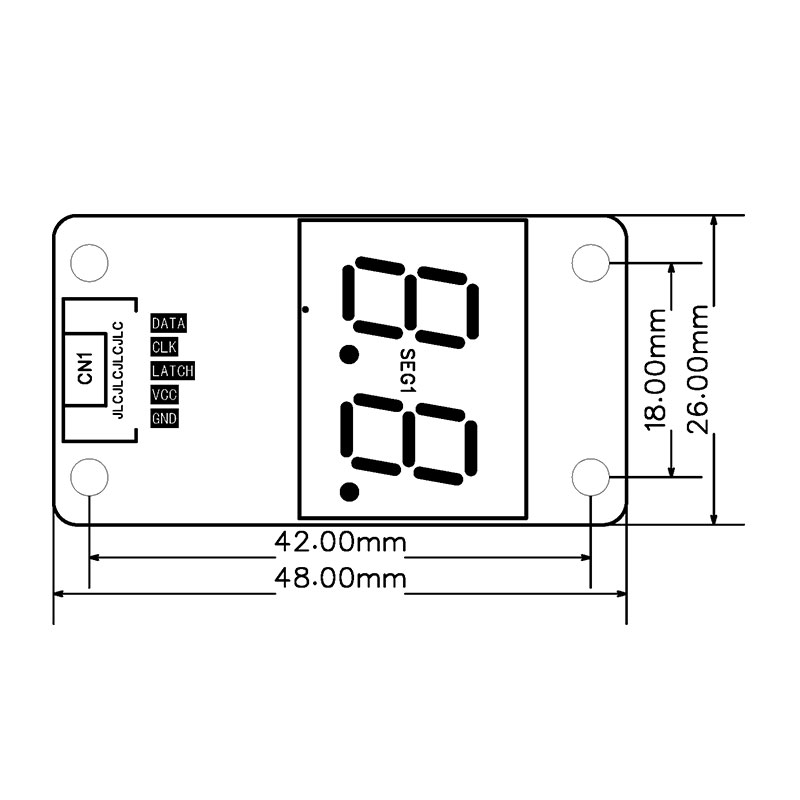

PCB 外形尺寸	48.00mm × 26.00mm

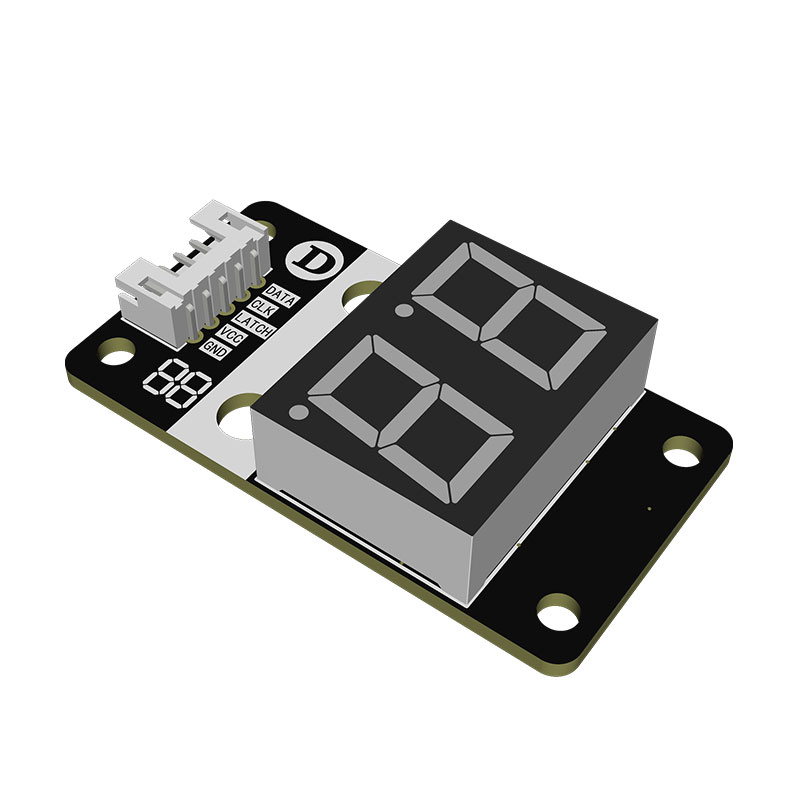

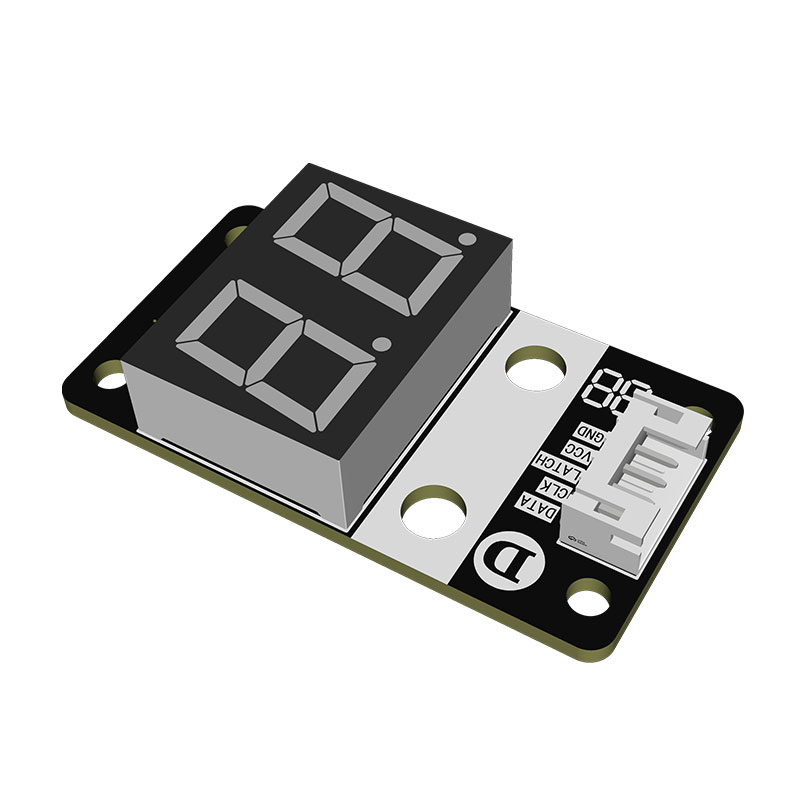

数码管规格	0.56 英寸，两位共阳数码管，带小数点
驱动方式	串入并出移位寄存器（典型如 74HC595，两片级联）
通信接口	三线串行控制 (DATA/CLK/LATCH)
供电电压	5V (板载电源指示灯 PWR)
板载功能	电源指示灯、XH2.54 插座 / 排针双接口
接口定义 (CN1)	电源正极，接 5V-VCC 电源负极，需与单片机共地-GND 串行数据输入引脚-DATA 移位时钟信号引脚-CLK 锁存信号引脚，用于更新显示数据-LATCH
关键特性 - 极简控制	仅需 3 根 I/O 口即可驱动，节省单片机资源

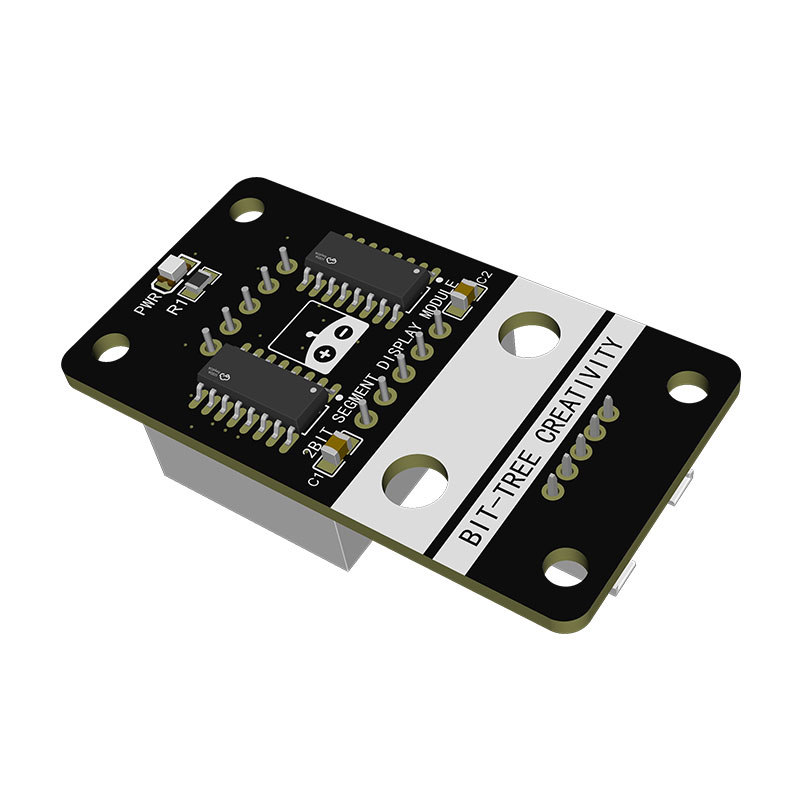

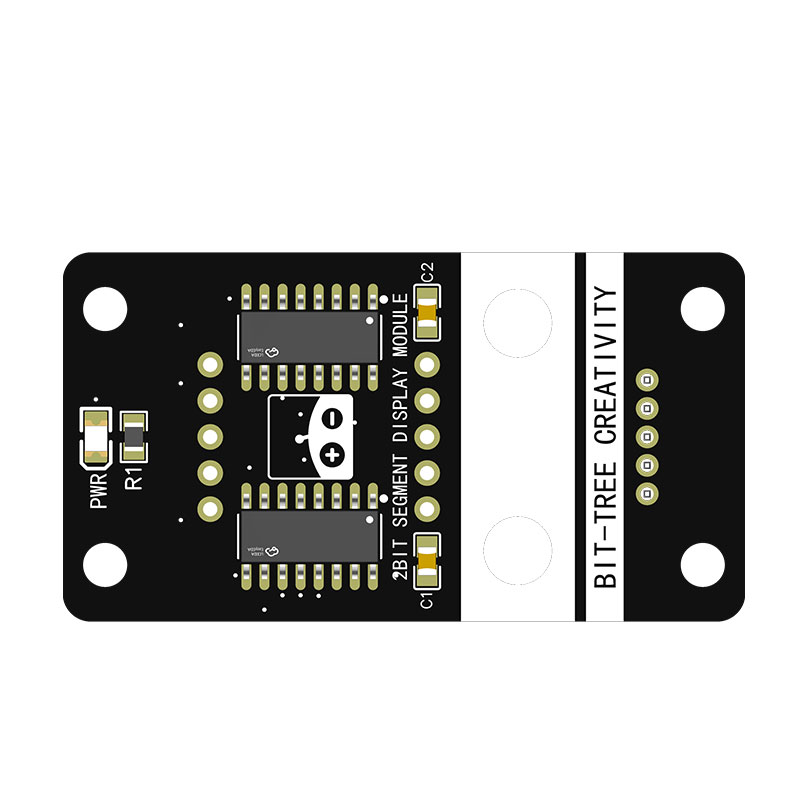

串入并出驱动	级联两片 74HC595，一片控制段码、一片控制位选，无需复杂电路
两位独立控制	可分别设置十位和个位的数字，支持显示 00~99，也可通过小数点扩展为两位小数
安装友好	四角预留固定孔，可直接安装在设备面板上
低功耗设计	采用动态扫描方式驱动数码管，功耗低，不易烧屏
可选包装方案	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

// 引脚定义
#define DATA_PIN  2
#define CLK_PIN   3
#define LATCH_PIN 4

// 共阳数码管段码 0~9
const byte SEG_CODE[10] = {
  0xC0, 0xF9, 0xA4, 0xB0, 0x99,
  0x92, 0x82, 0xF8, 0x80, 0x90
};

void setup() {
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLK_PIN, OUTPUT);
  pinMode(LATCH_PIN, OUTPUT);
  digitalWrite(LATCH_PIN, LOW);
}

void loop() {
  // 演示：0~99循环显示
  for (int i = 0; i < 100; i++) {
    showNumber(i);
    delay(200);
  }
}

// 显示两位数字 0~99
void showNumber(int num) {
  num = constrain(num, 0, 99);
  byte ten = num / 10;   // 十位
  byte one = num % 10;   // 个位

  // 发送段码 + 位选
  send595(SEG_CODE[one]);
  send595(0b11111101);  // 十位亮
  updateLatch();

  delay(2);

  send595(SEG_CODE[ten]);
  send595(0b11111110);  // 个位亮
  updateLatch();

  delay(2);
}

// 向595发送1字节
void send595(byte data) {
  for (int i = 0; i < 8; i++) {
    digitalWrite(DATA_PIN, bitRead(data, 7 - i));
    digitalWrite(CLK_PIN, HIGH);
    digitalWrite(CLK_PIN, LOW);
  }
}

// 锁存更新
void updateLatch() {
  digitalWrite(LATCH_PIN, HIGH);
  digitalWrite(LATCH_PIN, LOW);
}
