比特树创造力 - 8键游戏手柄

参数分类	项目	规格详情

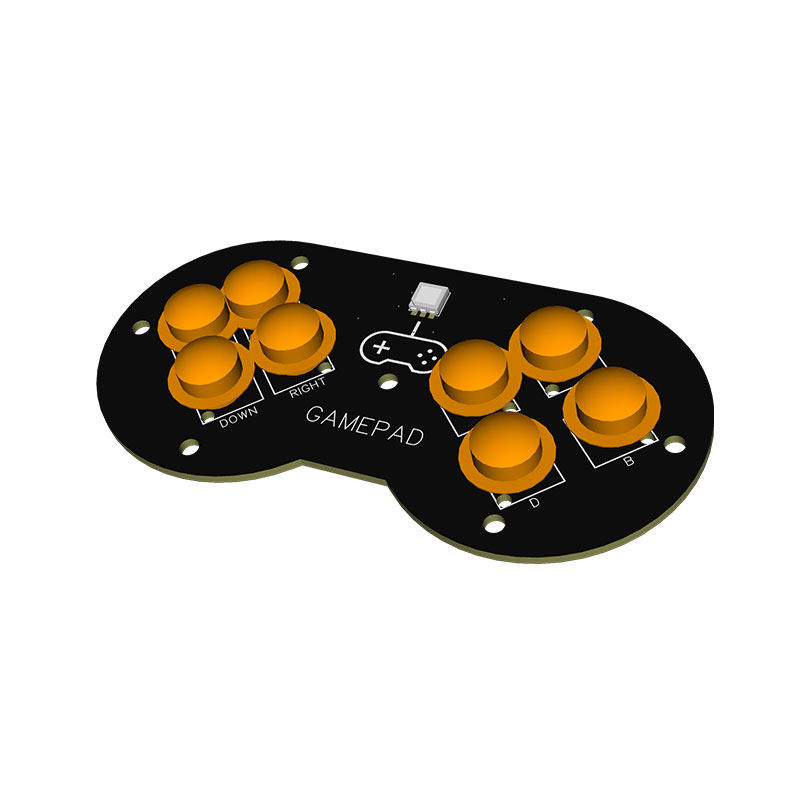

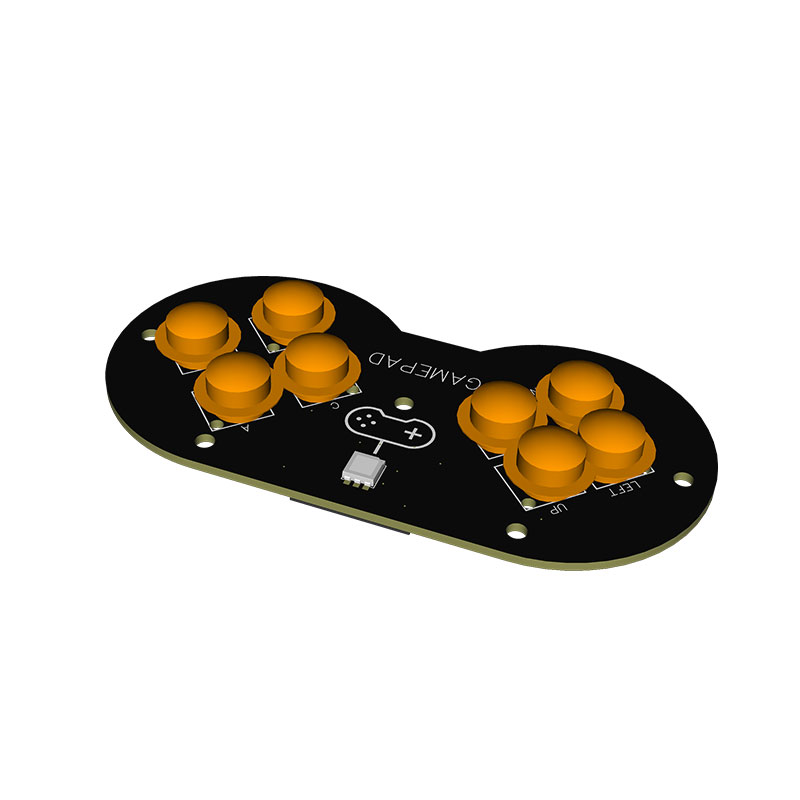

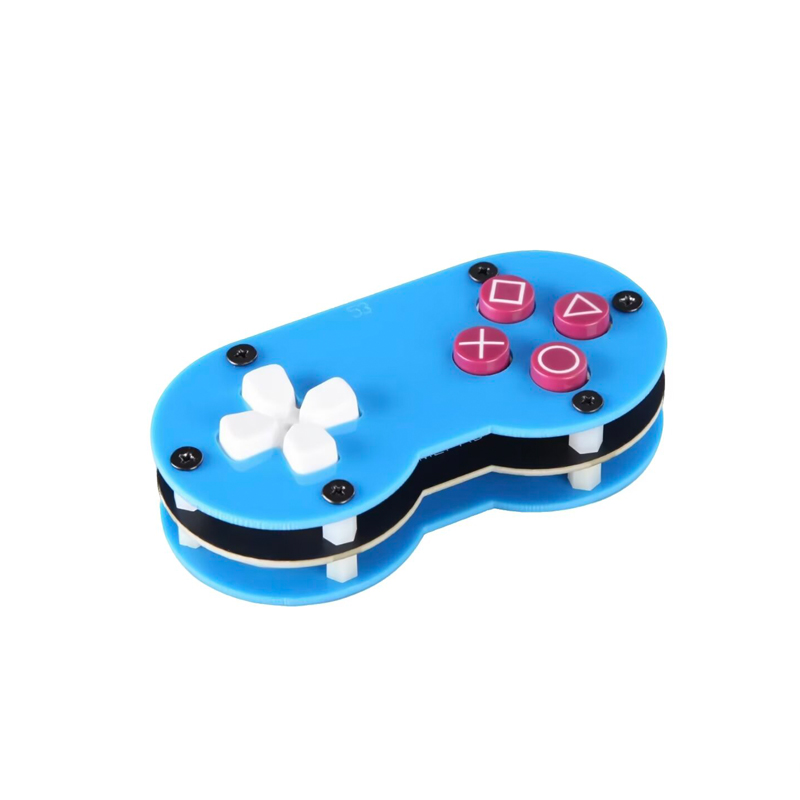

基础参数	模块型号	8 键游戏手柄 (A053)

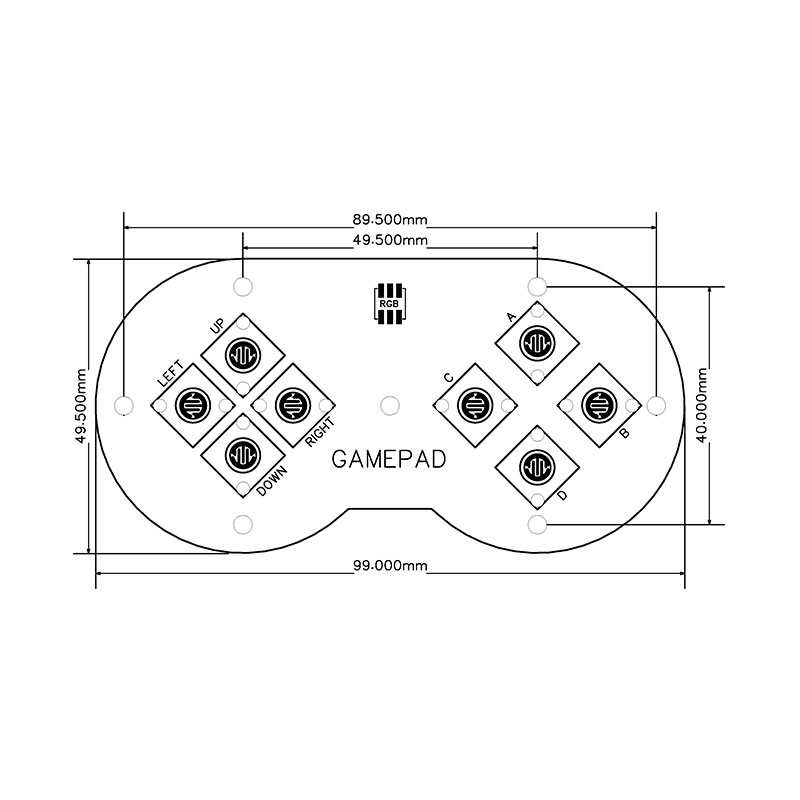

基础参数	PCB 外形尺寸	99.00mm × 49.50mm
基础参数	按键布局	左侧 4 向键 UP/DOWN/LEFT/RIGHT + 右侧 4 功能键 A/B/C/D
基础参数	板载硬件	RGB 状态指示灯、FPC 排线接口、按键安装固定孔
基础参数	按键类型	轻触按键，可替换为带键帽游戏机械按键
基础参数	通信方式	FPC 排线输出，支持矩阵键盘扫描 / I2C，由驱动程序决定
基础参数	供电电压	3.3V~5V DC，推荐 5V 供电
基础参数	产品重量	裸 PCB 约 14g，焊接按键、指示灯后成品约 22g，批量生产重量浮动 ±1g
按键分区 - 方向键区	UP、DOWN、LEFT、RIGHT，十字方向控制输入	负责上下左右位移操控，常用于游戏角色移动、菜单光标切换
按键分区 - 功能键区	A、B、C、D，自定义确认 / 取消 / 技能等功能	可通过程序分配不同功能，适配技能释放、选项确认、返回取消等操作

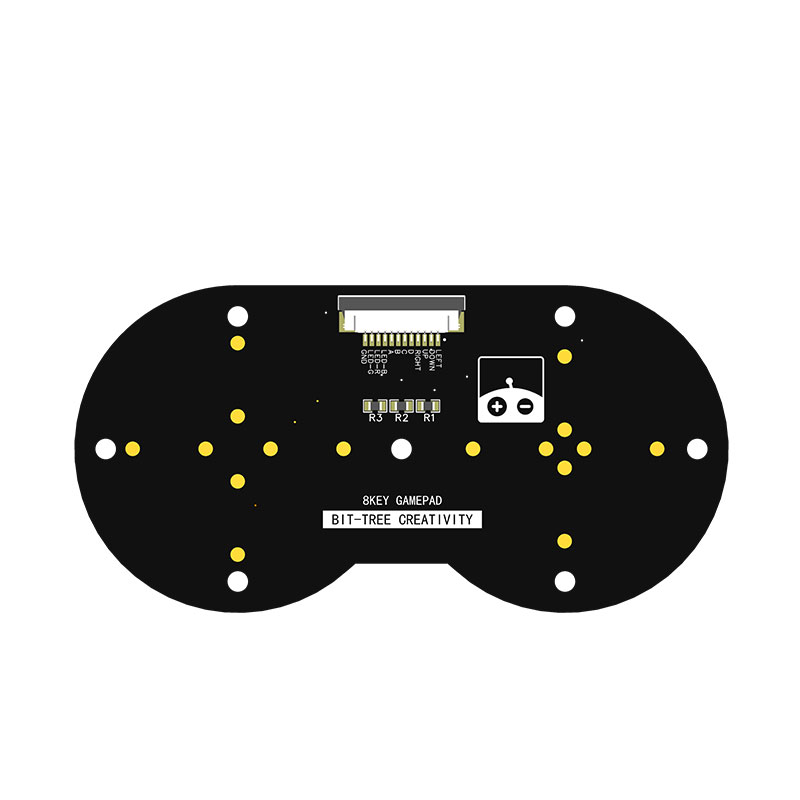

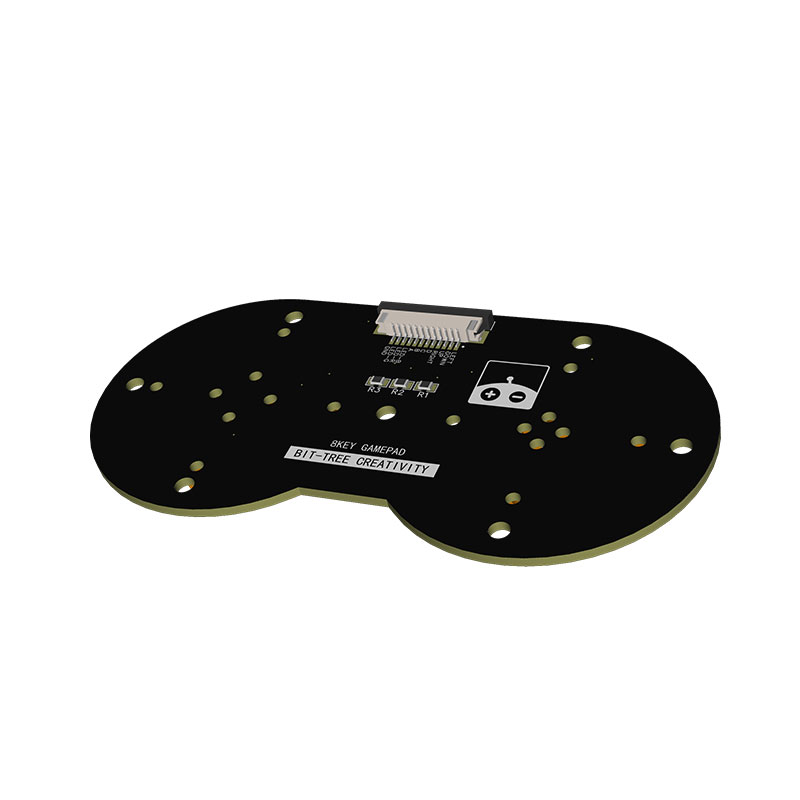

FPC 排线接口引脚	VCC	模块电源正极
FPC 排线接口引脚	GND	电源负极，需与单片机共地
FPC 排线接口引脚	UP	上方向键信号输出
FPC 排线接口引脚	DOWN	下方向键信号输出
FPC 排线接口引脚	LEFT	左方向键信号输出
FPC 排线接口引脚	RIGHT	右方向键信号输出
FPC 排线接口引脚	A/B/C/D	四路功能键独立信号
FPC 排线接口引脚	LED	RGB 指示灯控制引脚
核心特性	矩阵扫描架构	矩阵键盘扫描方式，少量 IO 即可读取全部 8 路按键状态，节省主控资源
核心特性	RGB 灯光反馈	自带 RGB 指示灯，可编写程序实现按键触发灯光效果、状态提示
核心特性	可拓展改装	预留按键安装孔，支持更换大尺寸机械游戏键帽，手感升级
核心特性	低延迟输入	轻触按键回弹快、响应延迟低，适合游戏、实时运动控制场景
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

硬件接线

VCC → 5V
GND → GND
UP → D2
DOWN → D3
LEFT → D4
RIGHT → D5
A → D6
B → D7
C → D8
D → D9

Arduino DEMO 代码（按键检测）

#define UP_PIN 2
#define DOWN_PIN 3
#define LEFT_PIN 4
#define RIGHT_PIN 5
#define A_PIN 6
#define B_PIN 7
#define C_PIN 8
#define D_PIN 9

void setup() {
  Serial.begin(9600);
  pinMode(UP_PIN, INPUT_PULLUP);
  pinMode(DOWN_PIN, INPUT_PULLUP);
  pinMode(LEFT_PIN, INPUT_PULLUP);
  pinMode(RIGHT_PIN, INPUT_PULLUP);
  pinMode(A_PIN, INPUT_PULLUP);
  pinMode(B_PIN, INPUT_PULLUP);
  pinMode(C_PIN, INPUT_PULLUP);
  pinMode(D_PIN, INPUT_PULLUP);
  Serial.println("8键手柄已就绪");
}

void loop() {
  if (digitalRead(UP_PIN) == LOW) Serial.println("按下：上");
  if (digitalRead(DOWN_PIN) == LOW) Serial.println("按下：下");
  if (digitalRead(LEFT_PIN) == LOW) Serial.println("按下：左");
  if (digitalRead(RIGHT_PIN) == LOW) Serial.println("按下：右");
  if (digitalRead(A_PIN) == LOW) Serial.println("按下：A");
  if (digitalRead(B_PIN) == LOW) Serial.println("按下：B");
  if (digitalRead(C_PIN) == LOW) Serial.println("按下：C");
  if (digitalRead(D_PIN) == LOW) Serial.println("按下：D");
  delay(100);
}
