比特树创造力 - 1.3寸IIC

分类	项目	规格 / 说明

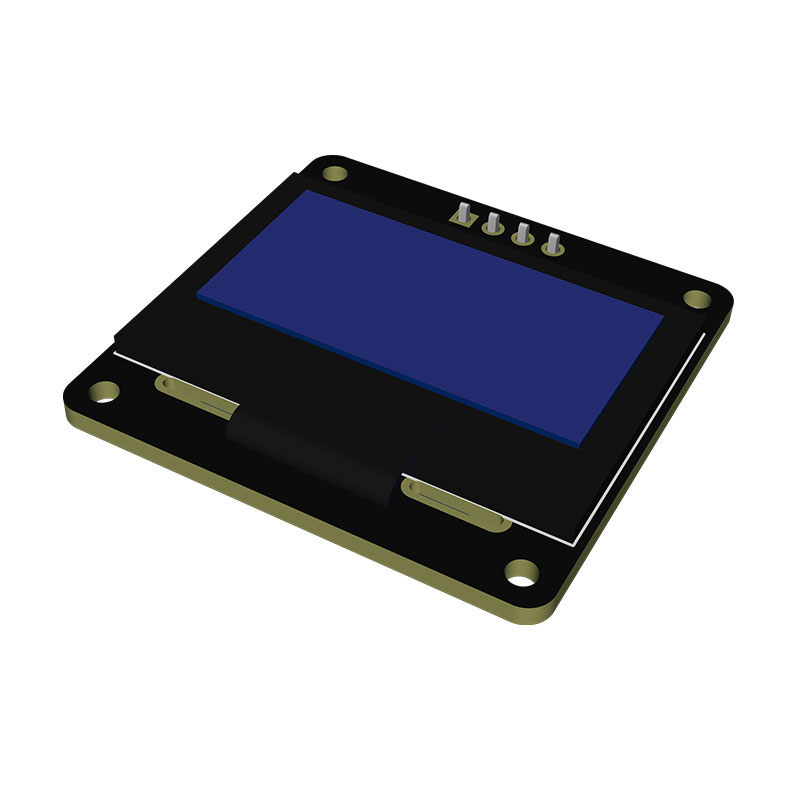

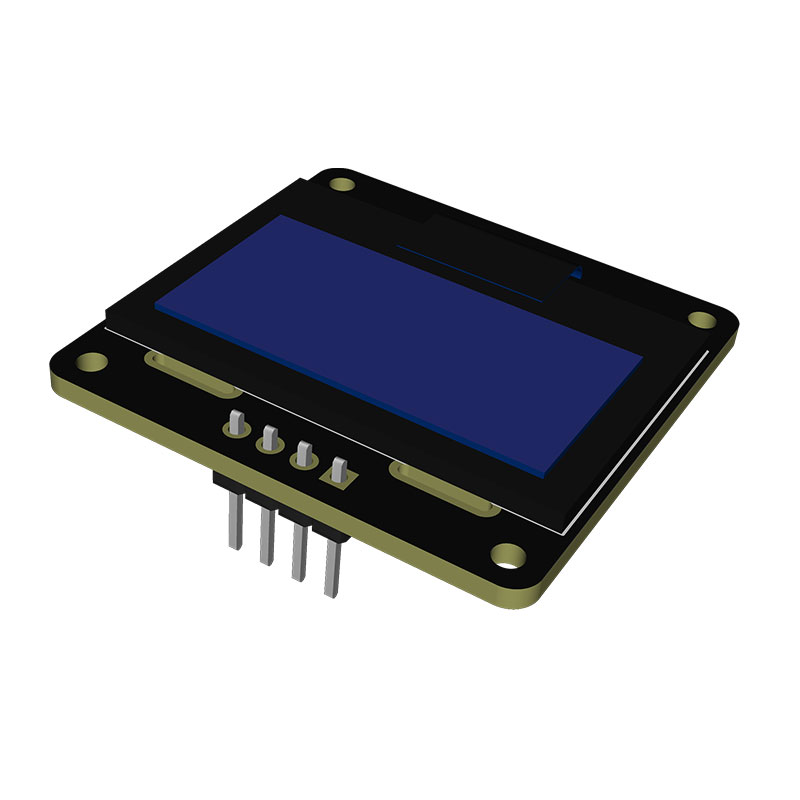

基础参数	模块型号	1.3寸IIC_OLED显示屏

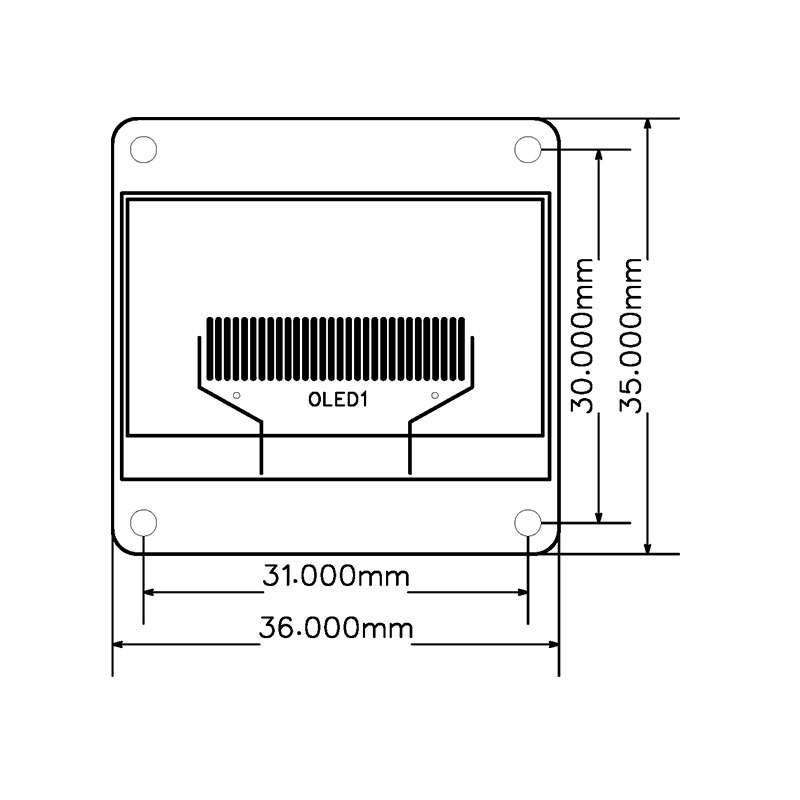

	PCB 外形尺寸	36.00mm × 35.00mm
	屏幕尺寸	1.3 英寸，分辨率 128×64 像素
	显示方式	自发光 OLED，单色显示（通常为白色）
	通信接口	IIC（SCL/SDA），地址通常为 0x3C 或 0x78
	供电电压	3.3V~5V（板载 LDO 稳压，兼容宽电压输入）

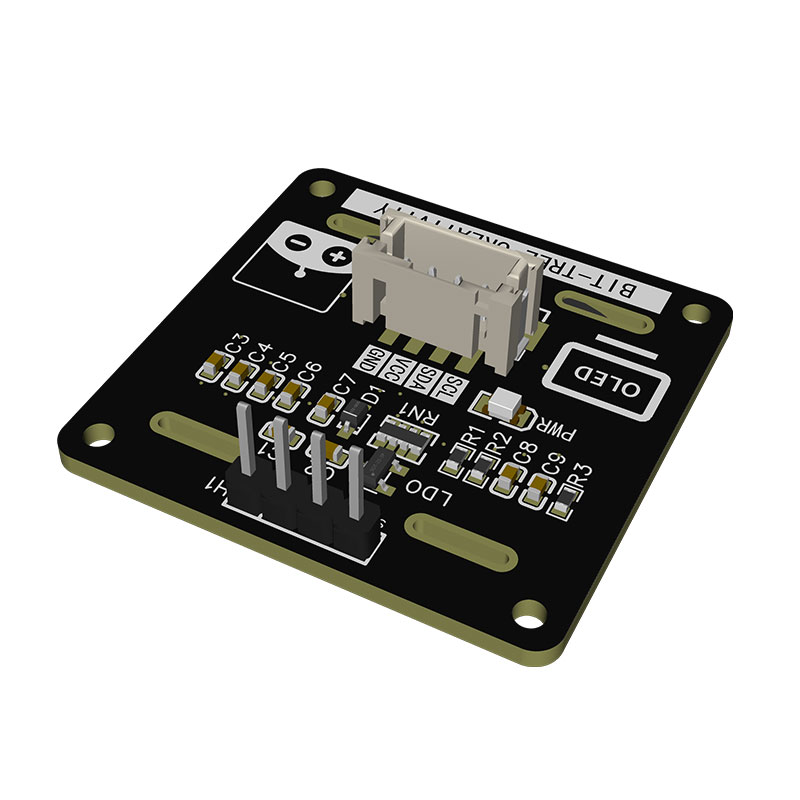

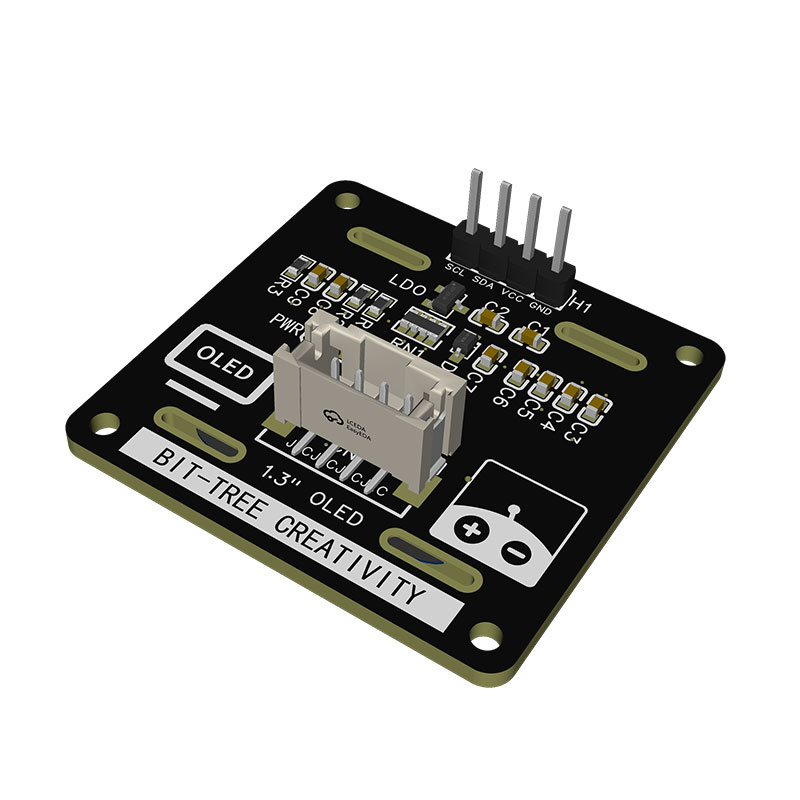

	板载功能	电源指示灯（PWR）、双接口（2.54间距4Pin 排针 + PH2.0-4Pin 插座）
接口定义（H1 / 插座）	VCC	电源正极，接 3.3V~5V
	GND	电源负极，需与单片机共地
	SDA	IIC 数据信号线
	SCL	IIC 时钟信号线
关键特性	高对比度自发光	无需背光，对比度高，在强光和黑暗环境下均清晰可见
	低功耗设计	OLED 屏幕功耗极低，适合电池供电的便携设备
	双接口兼容	同时提供 4Pin 排针和插座，支持杜邦线直接插或接PH2.0插头
	宽电压供电	板载 LDO 稳压芯片，支持 3.3V~5V 宽电压输入，无需额外降压

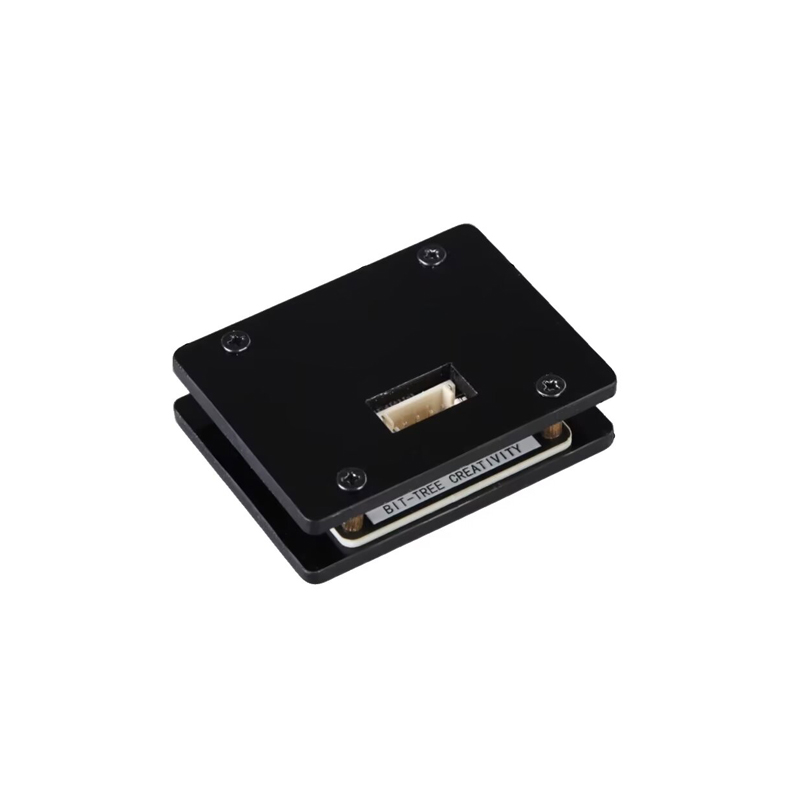

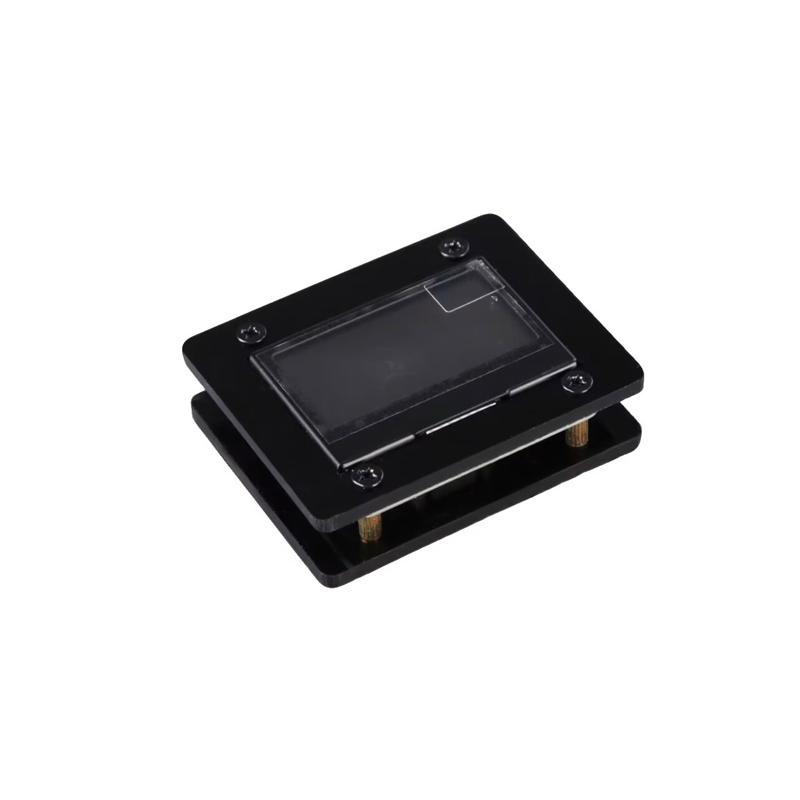

	固定孔设计	四角预留安装孔，可直接固定在外壳或面板上

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_SH110X.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_ADDR 0x3C       // 多数模块：0x3C；不亮试0x3D/0x78
#define OLED_RESET -1        // 无复位脚

// SSD1306 驱动
Adafruit_SSD1306 display_1306(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
// SH1106 驱动
Adafruit_SH1106G display_1106(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  Serial.begin(115200);

  // 先试SSD1306
  if (display_1306.begin(SSD1306_SWITCHCAPVCC, OLED_ADDR)) {
    Serial.println("SSD1306 init OK");
    showDemo(display_1306);
  }
  // 失败再试SH1106
  else if (display_1106.begin(OLED_ADDR, true)) {
    Serial.println("SH1106 init OK");
    showDemo(display_1106);
  }
  else {
    Serial.println("OLED init FAIL");
    while (1);
  }
}

void loop() {
  // 主循环可加逻辑
}

// 统一显示demo：文字+图形
void showDemo(Adafruit_GFX &display) {
  display.clearDisplay();

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  display.println("bit-tree 1.3 OLED");
  display.println("IIC 128x64");
  display.println("VCC:3.3-5V");
  display.println("ADDR:0x3C");

  // 画框+圆点
  display.drawRect(5, 30, 118, 28, WHITE);
  display.fillCircle(64, 44, 8, WHITE);

  display.display();
}
