| 参数分类 | 项目 | 规格详情 |
|---|---|---|

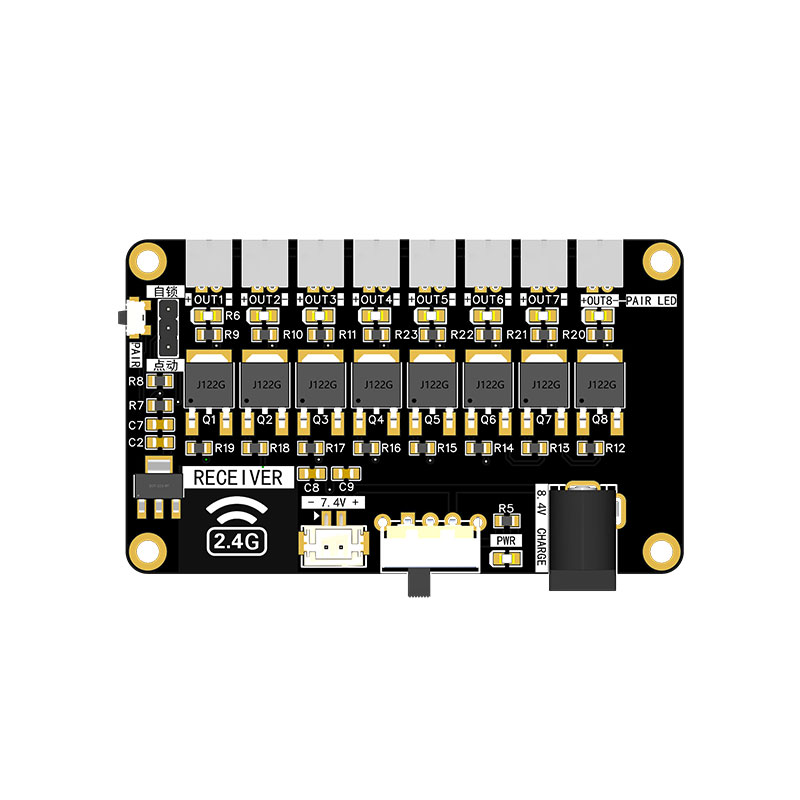

| 基础参数 | 模块型号 | 8 路无线遥控 RX 接收板 (大电流 MOS 驱动)(A061) |

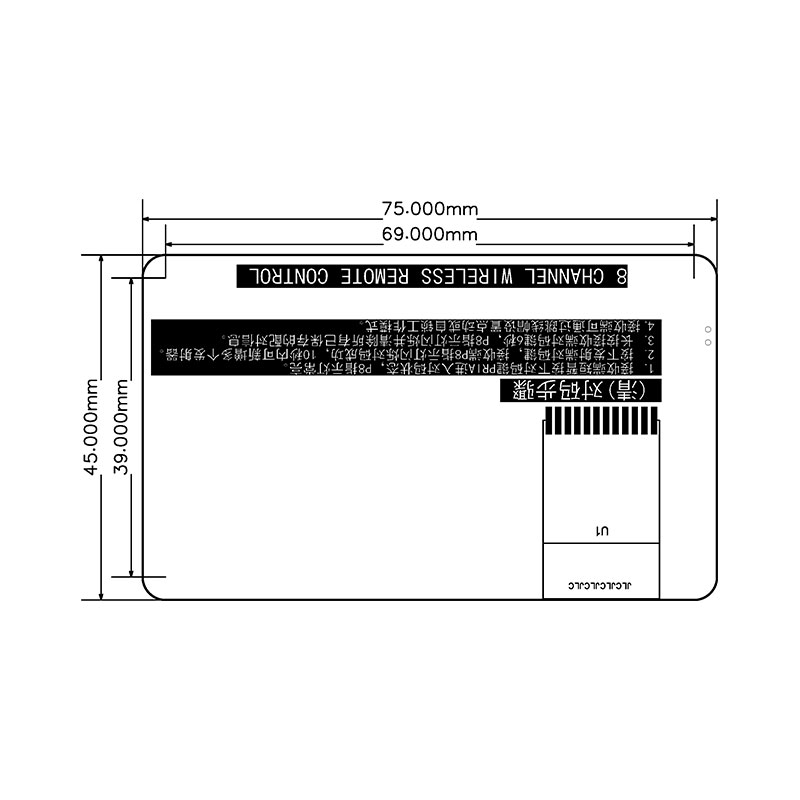

| 基础参数 | PCB 外形尺寸 | 75.00mm × 45.00mm |
| 基础参数 | 无线工作频段 | 2.4G ISM 免费工业频段，抗干扰能力强 |
| 基础参数 | 输出通道 | 8 路独立输出通道 OUT1~OUT8 |
| 基础参数 | 驱动器件 | 每路独立 N 沟道 MOS 管 J122G，大功率驱动 |
| 基础参数 | 负载能力 | 单路可持续数安培电流，可直驱直流电机、LED 灯带、电磁继电器、电磁阀 |
| 基础参数 | 供电输入 | DC 7.4V~8.4V；同时预留 DC 电源座 + 锂电池座双供电方式 |
| 基础参数 | 控制模式 | 拨码开关切换点动 / 自锁两种工作模式 |
| 基础板载硬件 | 配对按键 PAIR、配对指示灯 PAIR LED、电源指示灯 PWR、锂电池充电电路接口 | |
| 基础参数 | 产品重量 |

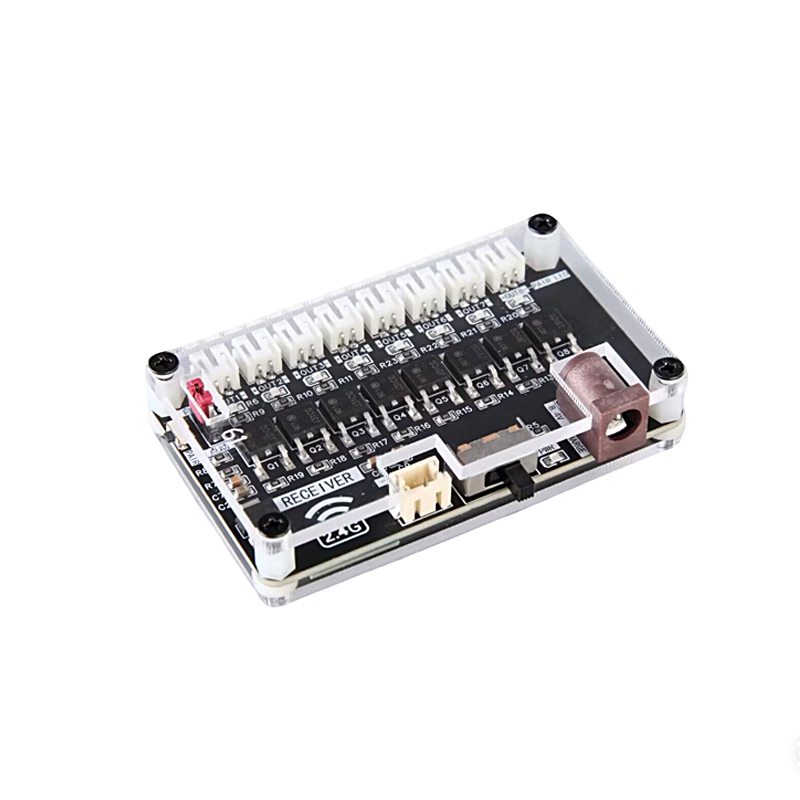

带壳重量：44克——裸板重量：20克 |
| 接口定义 | OUT1~OUT8 | 功率输出端；负载正极接 OUT，负载负极接电源 GND |
| 接口定义 | VCC/GND | 总电源输入，DC 直流电源或锂电池接入 |
| 接口定义 | PAIR | 对码按键，用于和 2.4G 遥控发射端配对绑定 |
| 关键特性 - 拨码模式切换 | 硬件拨码自由切换输出逻辑，无需改程序 | |
| 关键特性 - 大电流 MOS 直驱 | 内置功率 MOS 管，无需额外驱动扩展板，直接驱动大功率执行器件 | |
| 关键特性 - 8 通道独立隔离控制 | 8 路通道互不干扰，适合多动作机器人、多路灯组、多路执行机构 | |
| 关键特性 - 双工作模式说明 | 点动：按住遥控按键导通，松开立即断开；自锁：按一次导通，再按一次关断 | |
| 关键特性 - 多遥控器配对 | 单接收板可绑定多只发射遥控器，支持多人操控、备用遥控切换 | |
| 关键特性 - 锂电供电 + 板载充电 | 支持 7.4V 双节锂电池供电，自带充电管理，可边充电边工作 | |
| 关键特性 - 清码重配对功能 | 长按对码按键清空全部已配对遥控器，重新绑定新发射手柄 | |
| 包装方案 | 可选包装 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
硬件接线
- VCC → 3.7V~7.4V 电池
- GND → 共地
- OUT1~OUT8 → 接灯 / 电机 / 执行器
- PAIR → 对码按键
