比特树创造力 - OH34N霍尔传感器MINI版（圆形带固定孔）

参数分类	项目	规格详情
基础信息	产品型号	A031
基础信息	产品名称	OH34N 霍尔传感器 MINI 版（圆形带固定孔）
基础信息	模块类型	单极霍尔效应传感器模块
基础信息	核心用途	电机转速检测、位置检测、转速闭环控制
基础信息	裸板重量	1.3 克

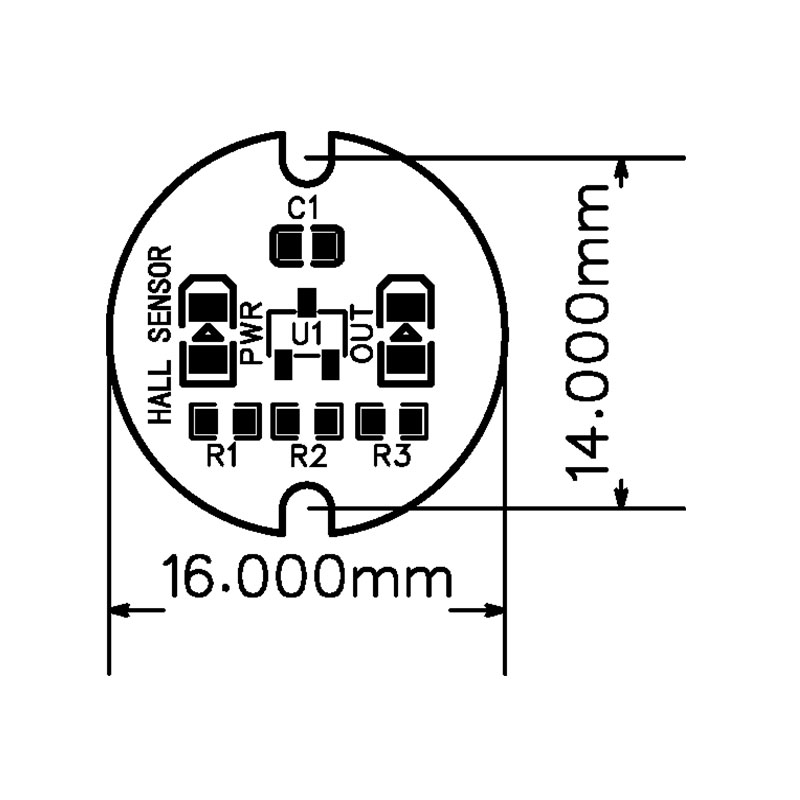

机械尺寸	PCB 外形	圆形，直径 16.00mm，整体高度 14.00mm（含固定槽）
电气参数	工作电压	3.3V~5V，兼容全系列单片机电平
电气参数	典型工作电流	约 3mA
电气参数	输出类型	集电极开路输出，外部必须接上拉电阻使用
电气参数	触发磁场	典型 ±300Gs，N 极靠近触发输出
电气参数	最高响应频率	10kHz，满足微型电机高速测速需求

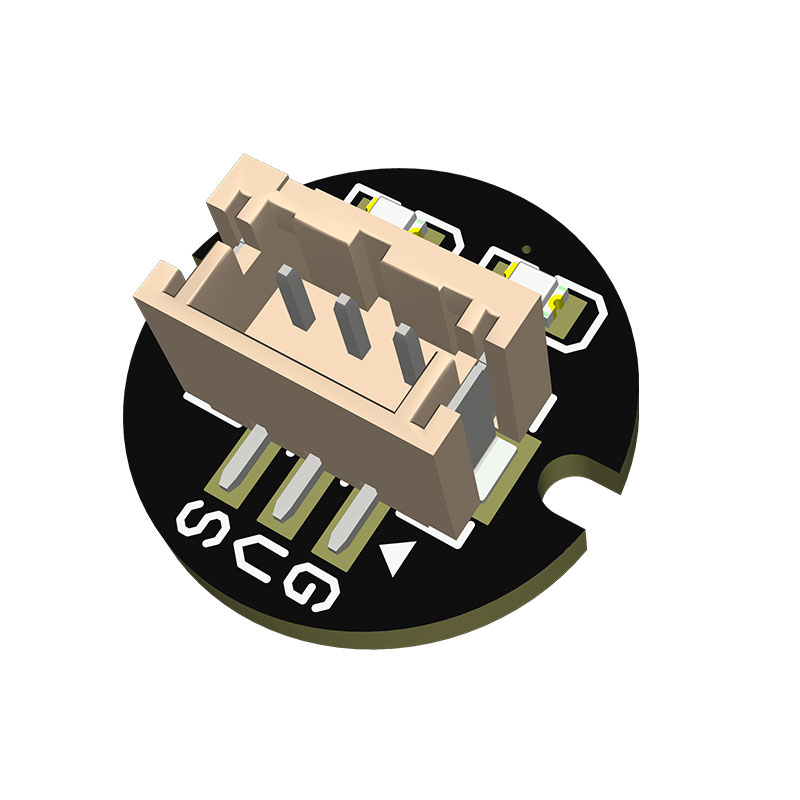

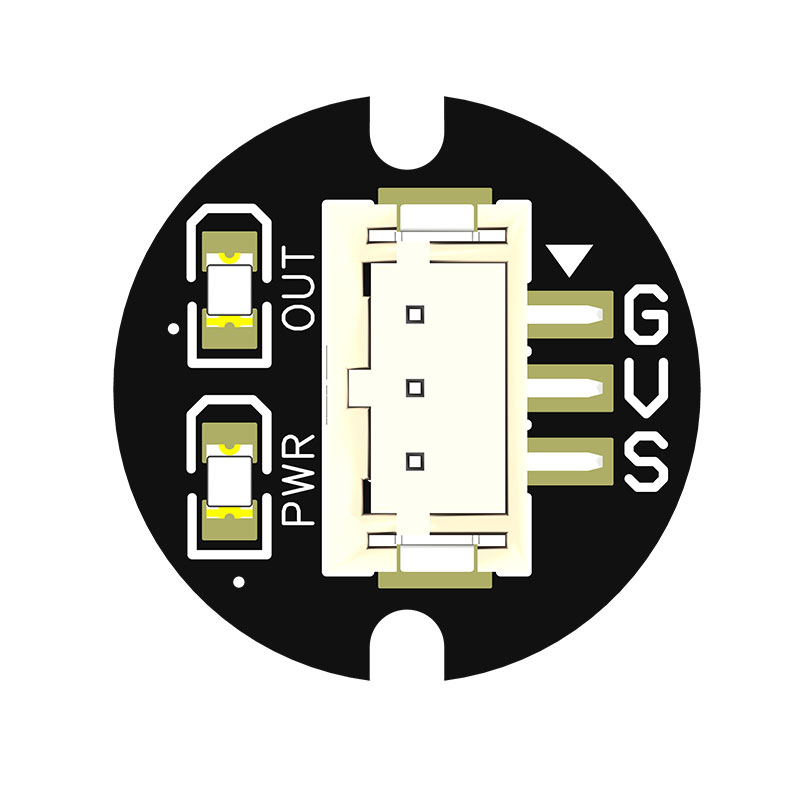

接口引脚	接口规格	3Pin 防呆插座，定义 G/V/S
接口引脚	引脚定义	G=GND 电源地；V=VCC 电源正极；S=OUT 信号输出
状态指示	板载指示灯	双 LED：PWR 电源指示灯、OUT 输出状态指示灯
机械结构	安装方式	圆形 PCB 带 2 个定位槽，适配电机尾部安装位

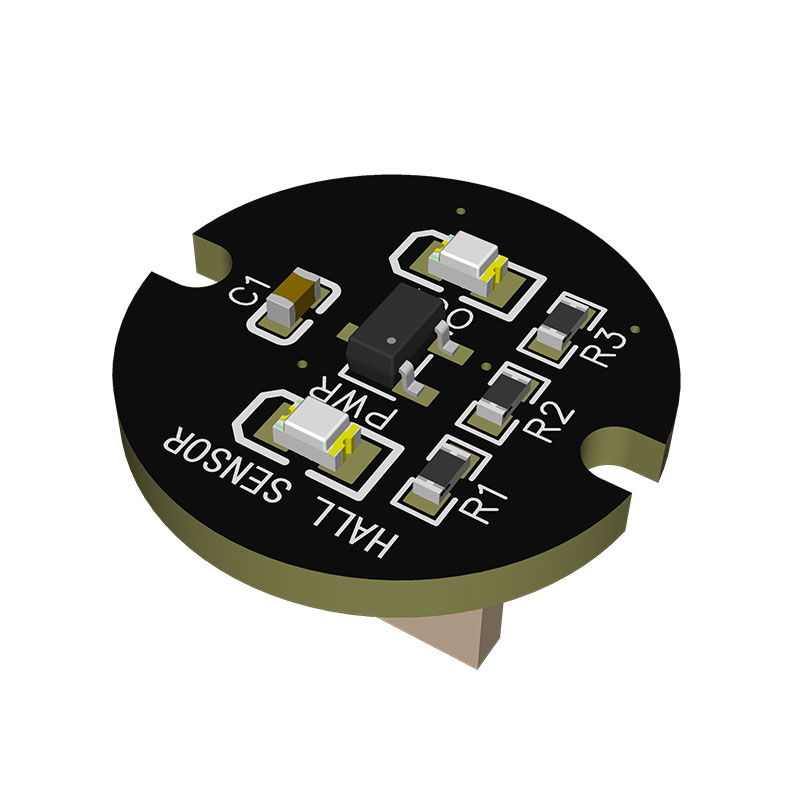

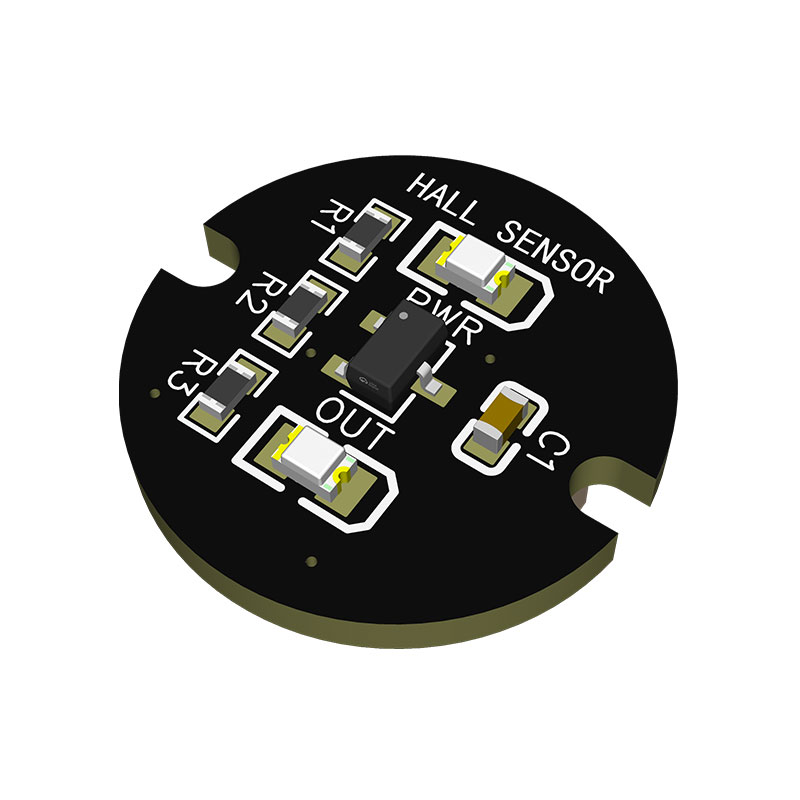

板载电路	元件组成	OH34N 霍尔芯片 + 贴片 LED+RC 滤波电路
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

#define HALL_PIN 2

void setup() {
  Serial.begin(9600);
  pinMode(HALL_PIN, INPUT_PULLUP);
  Serial.println("霍尔传感器就绪");
}

void loop() {
  int val = digitalRead(HALL_PIN);

  if (val == LOW) {
    Serial.println("检测到磁场");
  } else {
    Serial.println("无磁场");
  }

  delay(200);
}
