| 参数分类 | 项目 | 规格详情 |
|---|---|---|

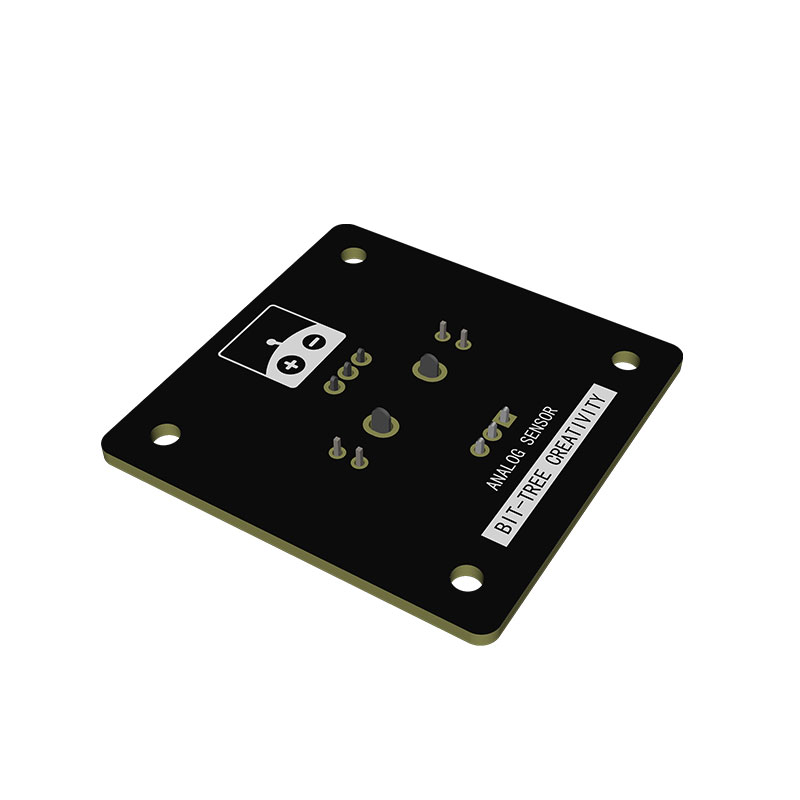

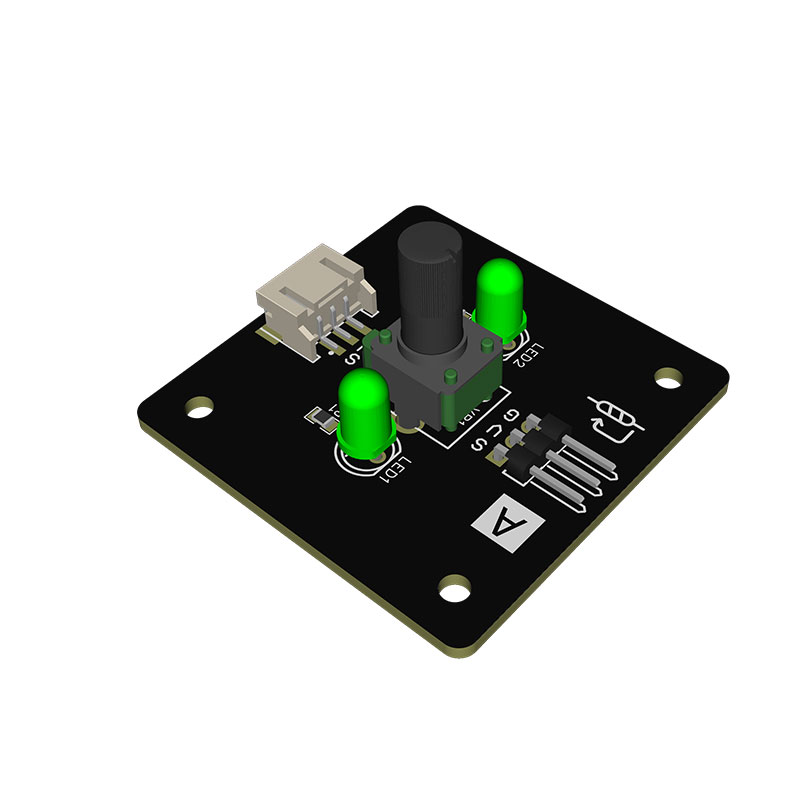

| 基础参数 | 模块型号 | 旋转电位器模组（带状态指示灯)(A056)，适用于音量调节、转速控制、阈值调校等模拟量输入场景 |

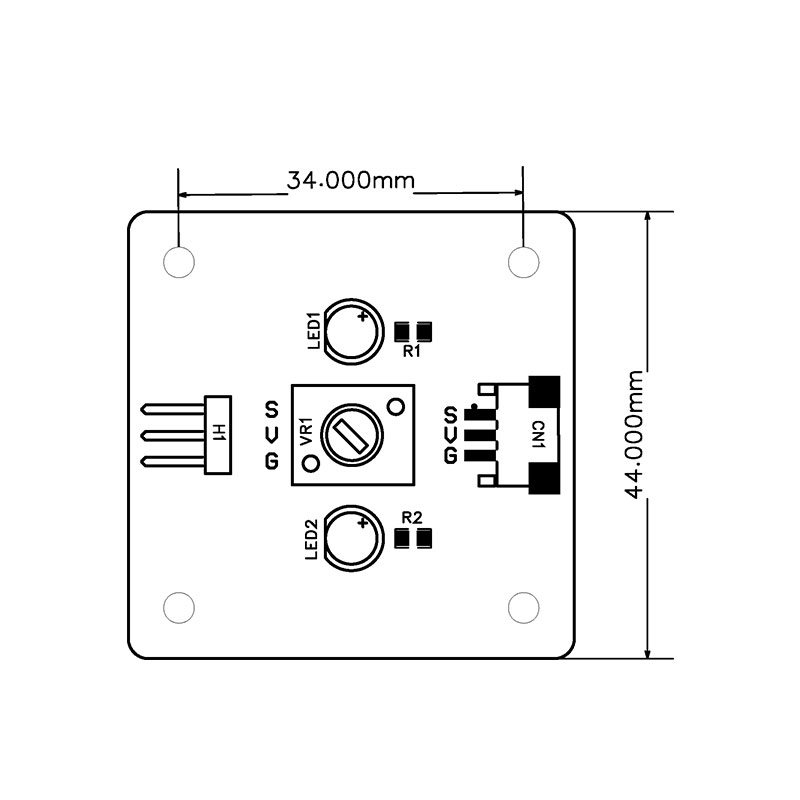

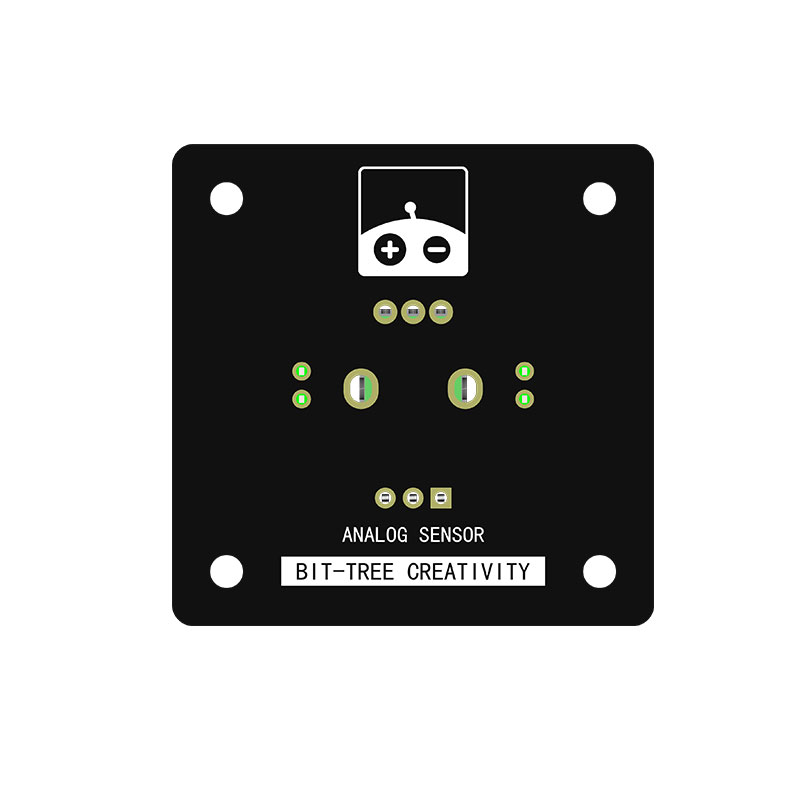

| 基础参数 | PCB 外形尺寸 | 44.00mm × 44.00mm，正方形标准布局，适配通用设备面板开孔嵌入式安装 |
| 基础参数 | 电位器规格 | 单圈线性碳膜电位器，标准阻值 10KΩ，配备大直径铝制阻尼旋钮，转动行程完整阻值变化平稳无跳变 |
| 基础参数 | 状态指示灯 | 2 路贴片绿色 LED（LED1/LED2），分别对应高低区间状态反馈，可通过程序自定义亮灭逻辑 |
| 基础参数 | 输出信号 | 0~VCC 连续线性模拟电压输出，接入单片机 ADC 引脚采集后可换算为实时旋转角度值 |
| 基础参数 | 供电电压 | 3.3V~5V DC 宽电压供电，推荐 5V 工作电压，兼容 3.3V 与 5V 两类主流单片机系统 |

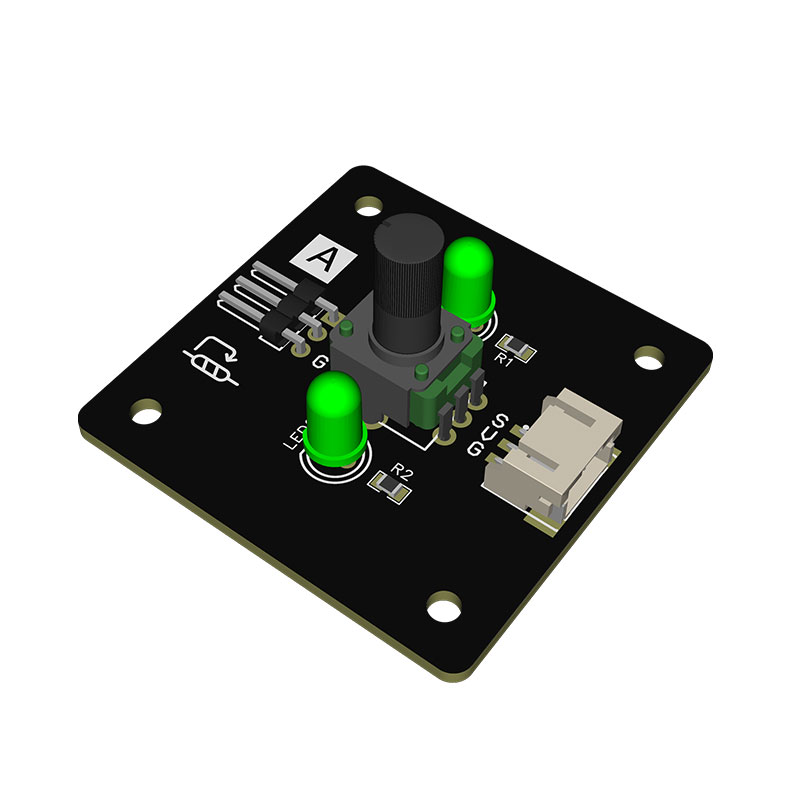

| 基础参数 | 板载双接口 | 3Pin 直插杜邦排针 H1 + 3Pin PH2.0 带锁插座 CN1，两种接线方式并行通用，适配调试与量产不同需求 |
| 基础参数 | 产品重量 | 裸 PCB 板约 6g，焊接电位器、旋钮、指示灯等全部元器件后成品约 14g，批量生产重量浮动 ±0.8g |
| 接口通用引脚定义 | VCC | 模组电源正极引脚，接入 5V/3.3V 直流电源，为板内分压电路、指示灯电路统一提供工作电能 |
| 接口通用引脚定义 | GND | 模组电源负极引脚，必须与外接单片机系统共地，统一电平参考基准，避免模拟采样出现电压漂移误差 |
| 接口通用引脚定义 | S | 模拟量信号输出引脚，直接连接单片机 ADC 采集端口，实时传输电位器分压后的电压信号 |
| 拓展控制引脚 | LED1&LED2 | 两路绿色指示灯独立控制引脚，分别由单片机两个 IO 口控制亮灭，可自定义区间灯光提醒与档位提示 |
| 核心特性 - 双接口兼容 | 同时预留杜邦排针与 PH2.0 锁扣插座，面包板实验、成品设备安装均可直接接线使用 | 杜邦排针适配面包板快速插拔调试，PH2.0 锁扣插座接线牢固不易松脱，兼顾开发测试与量产布线两类使用场景 |
| 核心特性 - 双 LED 状态提示 | 可程序自定义灯光逻辑：最小值 LED2 亮、最大值 LED1 亮、中点位置双灯同亮，直观显示旋钮所处档位 | 无需外接万用表测量电压，仅通过板载灯光即可快速判断旋钮所处调节区间，大幅提升现场调试与操作效率 |

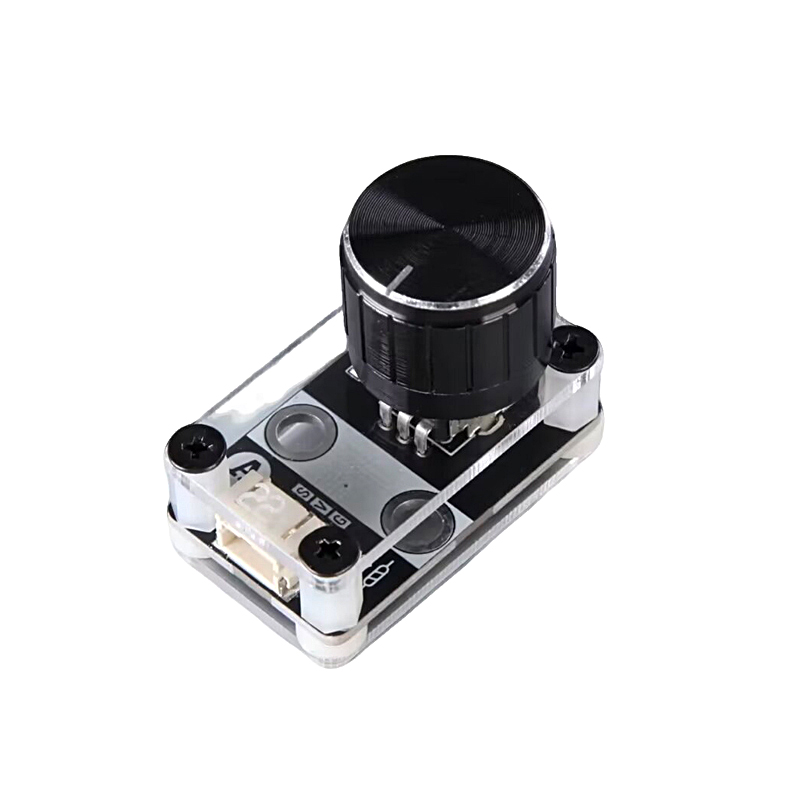

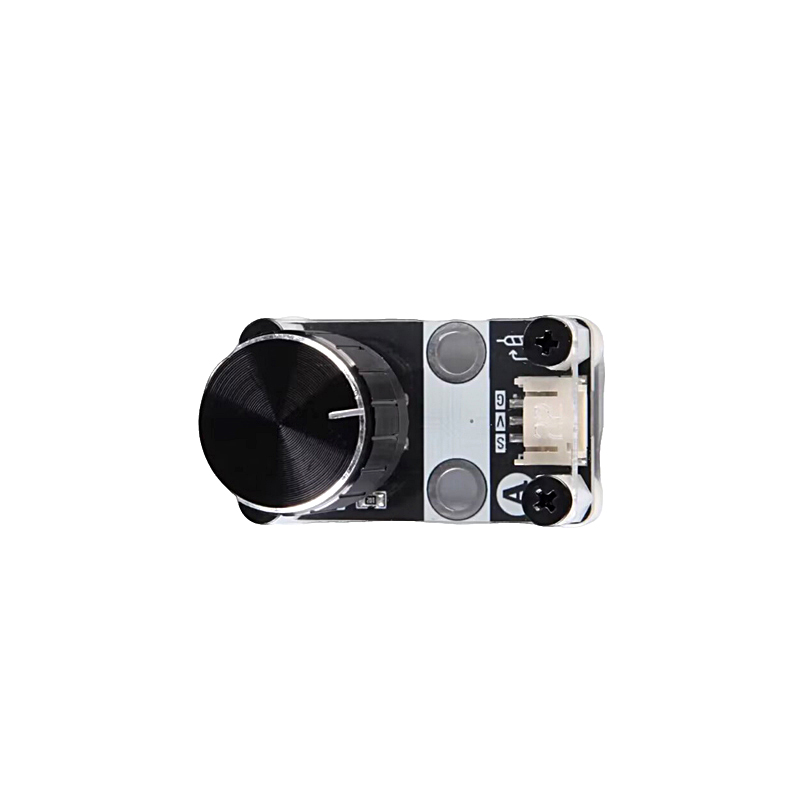

| 核心特性 | 大铝帽阻尼旋钮 | 金属铝制旋钮阻尼均匀顺滑，长时间反复手动调节不易打滑，手感舒适，微调参数精准不偏移 |
| 核心特性 | 线性分压输出 | 输出电压与旋转角度呈严格线性正比关系，角度数值换算逻辑简单，无非线性误差，程序开发便捷 |
| 核心特性 | 四角安装孔设计 | PCB 四边预留 M3 规格固定通孔，可直接锁螺丝固定在设备面板、DIY 控制器外壳内部，安装牢固整洁 |
| 包装方案 | 可选包装 | ①防静电袋软包②白卡挂孔盒③牛皮纸盒： |
硬件接线
VCC→5V
GND→GND
S→A0
#define POT A0
void setup(){
Serial.begin(9600);
}
void loop(){
int data=analogRead(POT);
Serial.print("电位值：");
Serial.println(data);
delay(100);
}
