| 参数分类 | 项目 | 规格详情 |
|---|---|---|

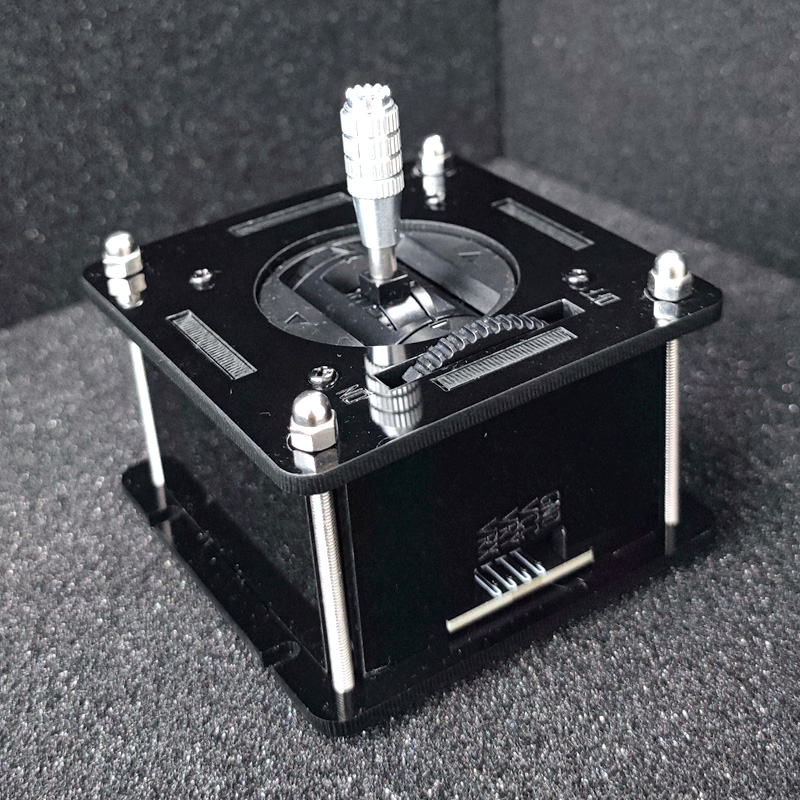

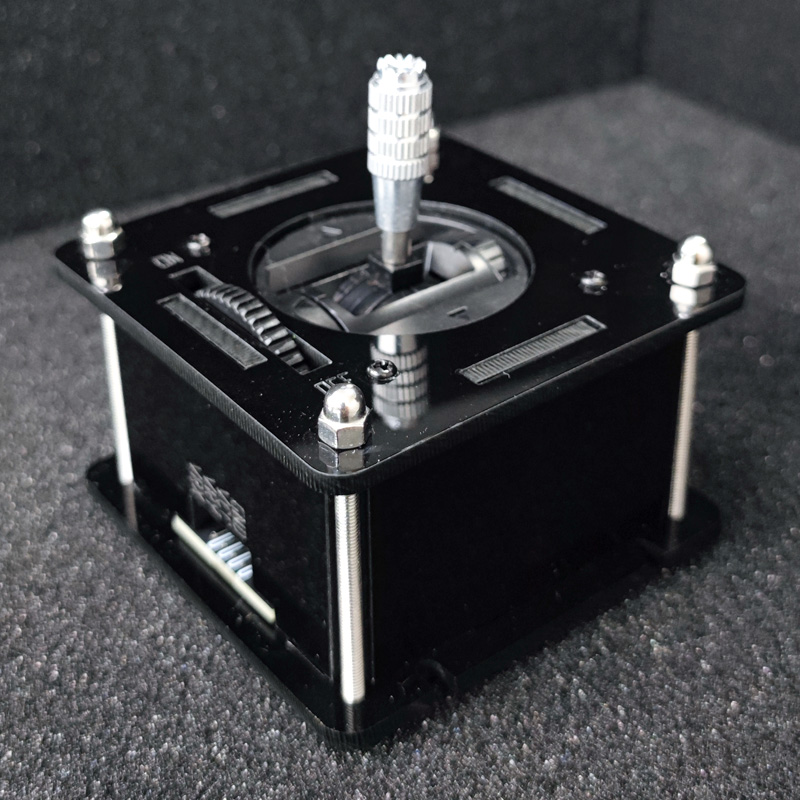

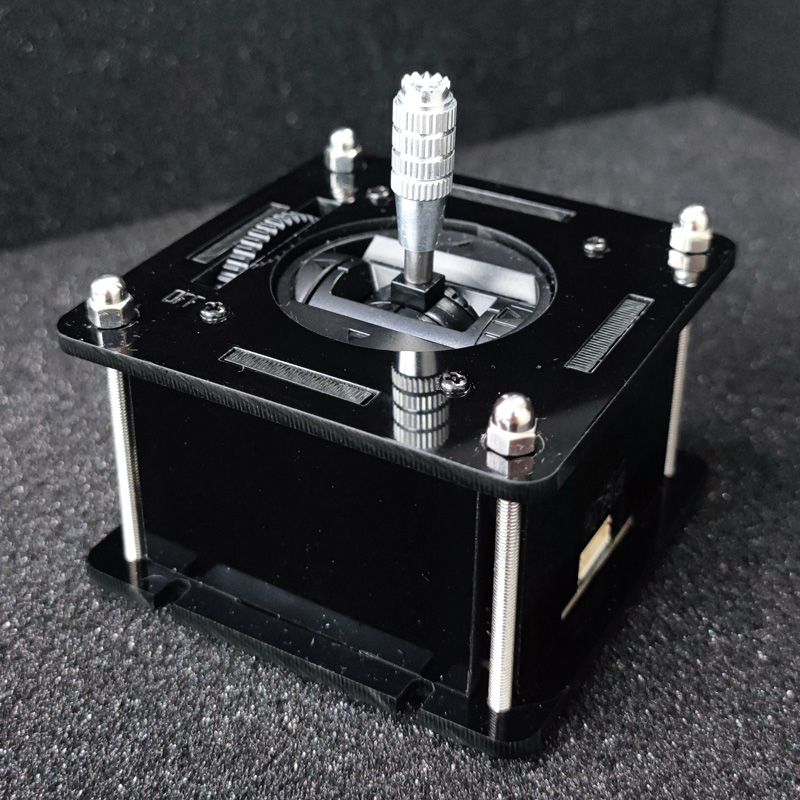

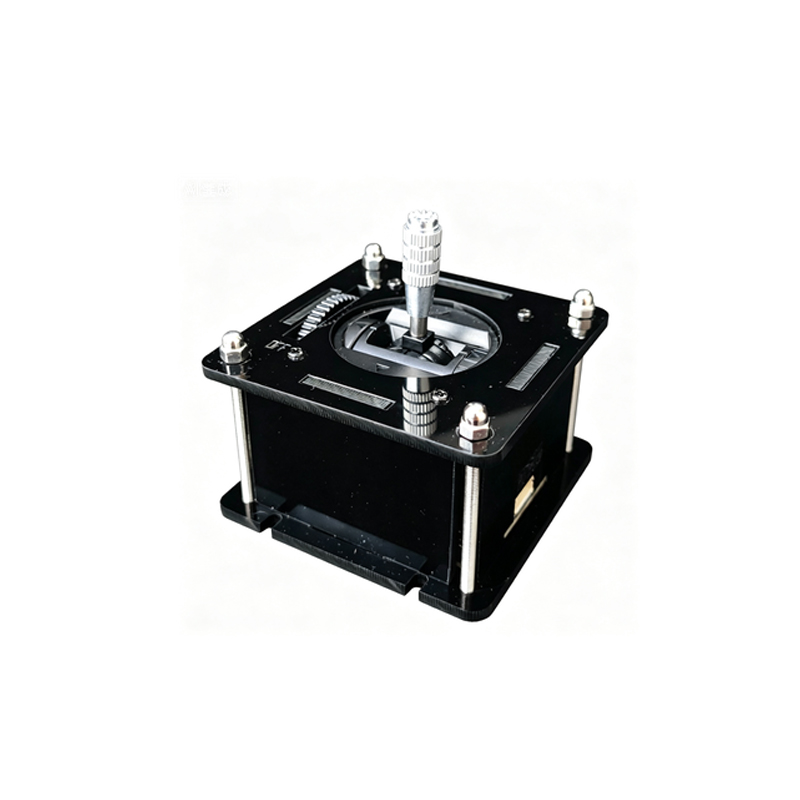

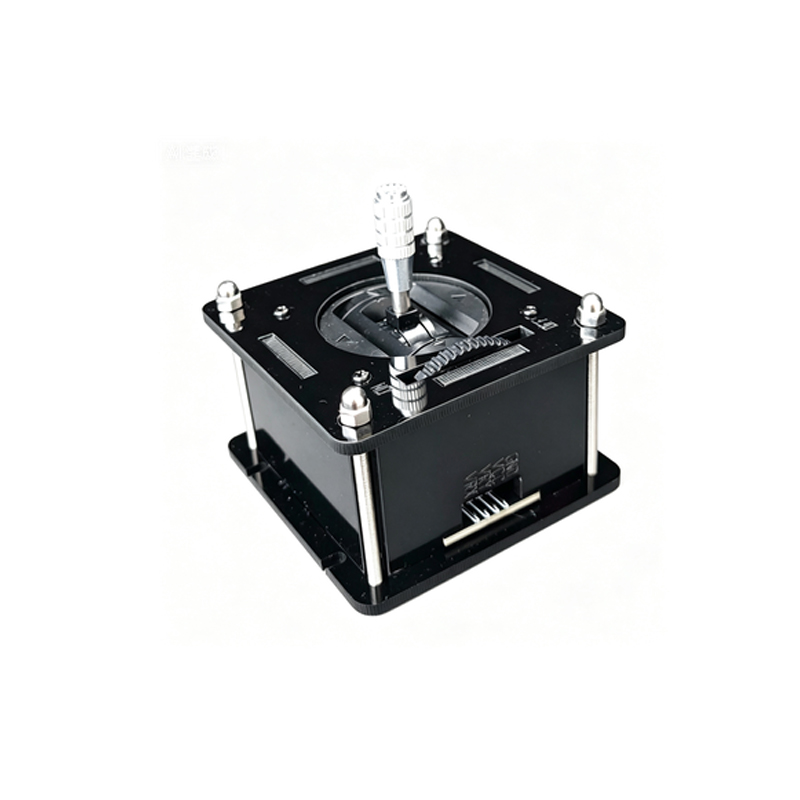

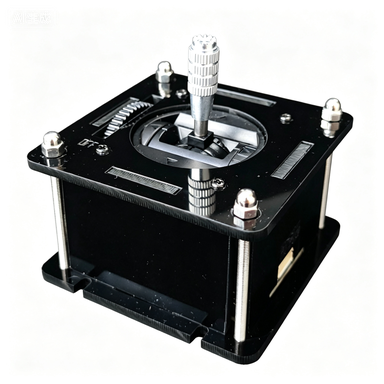

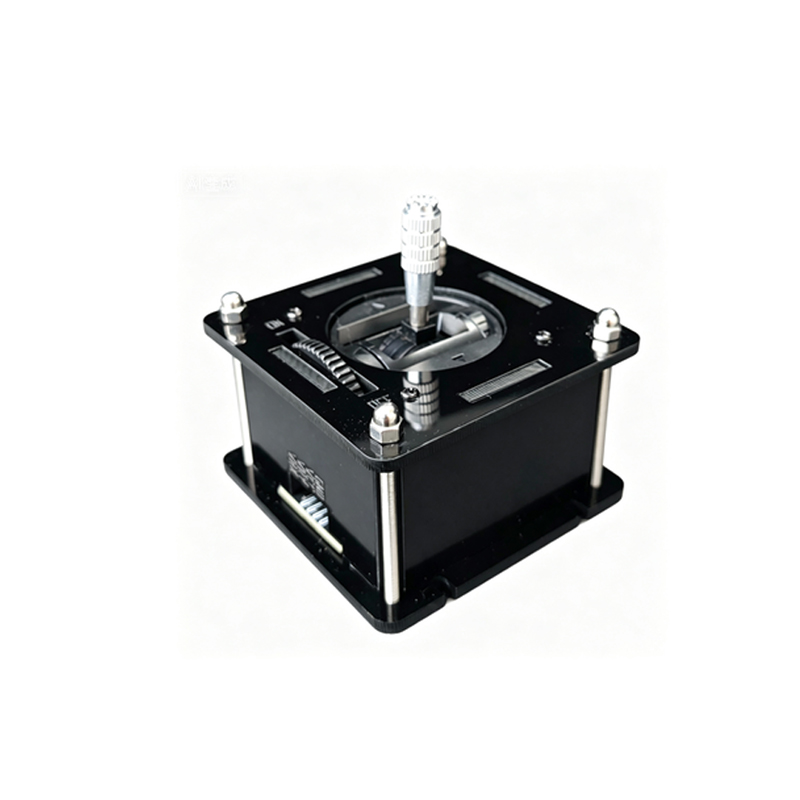

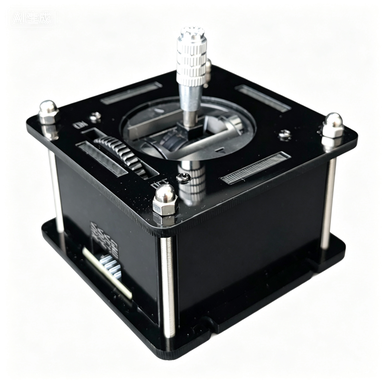

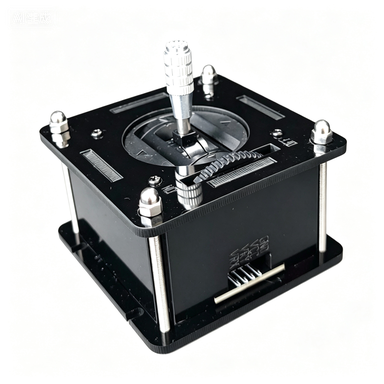

| 信号类型 | 模块型号 | 双向模拟量摇杆模组（带复位锁）(A063) |
| 供电电压 | 工作电源 | 3.3V~5V DC，推荐 5V 供电，兼容市面绝大多数单片机主控 |
| 输出范围 | 模拟输出区间 | 0~VCC 线性模拟电压；摇杆居中输出 VCC/2，5V 供电时中点约 2.5V |
| 额外功能 | 附加按键 | 摇杆垂直按下独立按键输出（该款全系标配） |
| 外壳材质 | 壳体配件 | 黑色亚克力外壳，防滑滚花金属旋钮，配套固定螺丝 |
| 特殊设计 | 模式切换结构 | 侧边机械锁止滑块，二档切换：自动回弹复位 / 档位位置锁定 |
| 重量参数 | 产品净重 | 文档未标注精确值，同款常规结构裸模组约 12~18g，需实物实测获取精准数值 |
| 包装方案 | 可选包装类型 | ①防静电袋独立软包②白卡纸盒独立包装③牛皮纸盒 |
硬件接线
- VCC → 5V
- GND → GND
- VRX → A0（X 轴模拟）
- VRY → A1（Y 轴模拟）
- KEY → D2（按键，可选）
#define VRX A0
#define VRY A1
#define KEY 2
void setup() {
Serial.begin(9600);
pinMode(KEY, INPUT_PULLUP);
}
void loop() {
int x = analogRead(VRX);
int y = analogRead(VRY);
int key = digitalRead(KEY);
Serial.print("X:");
Serial.print(x);
Serial.print(" | Y:");
Serial.print(y);
Serial.print(" | KEY:");
Serial.println(key);
delay(100);
}
