| 参数维度 | 规格详情 |
|---|---|
| 产品型号 | A009 |

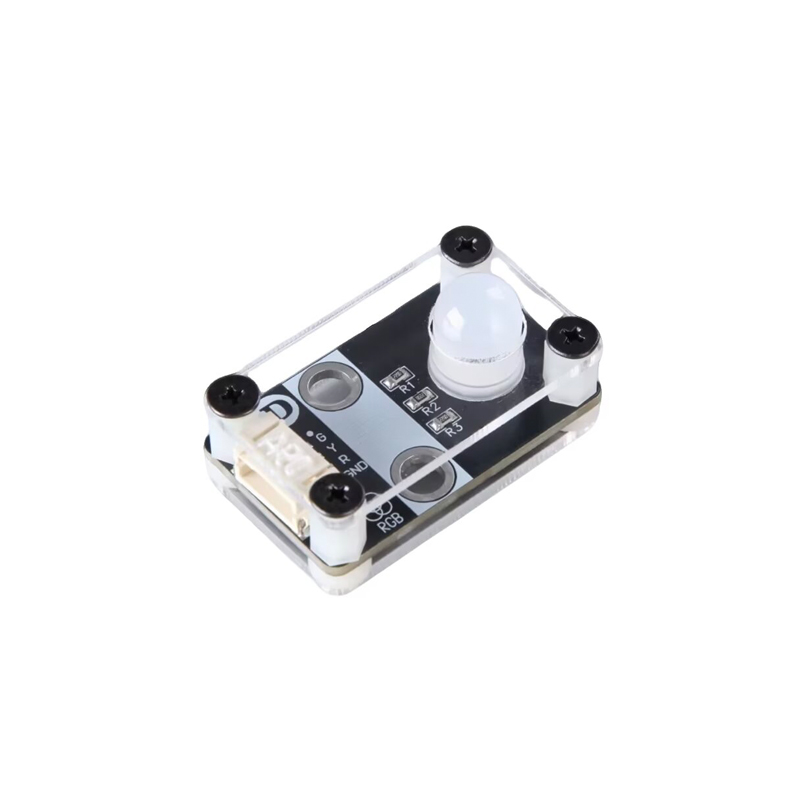

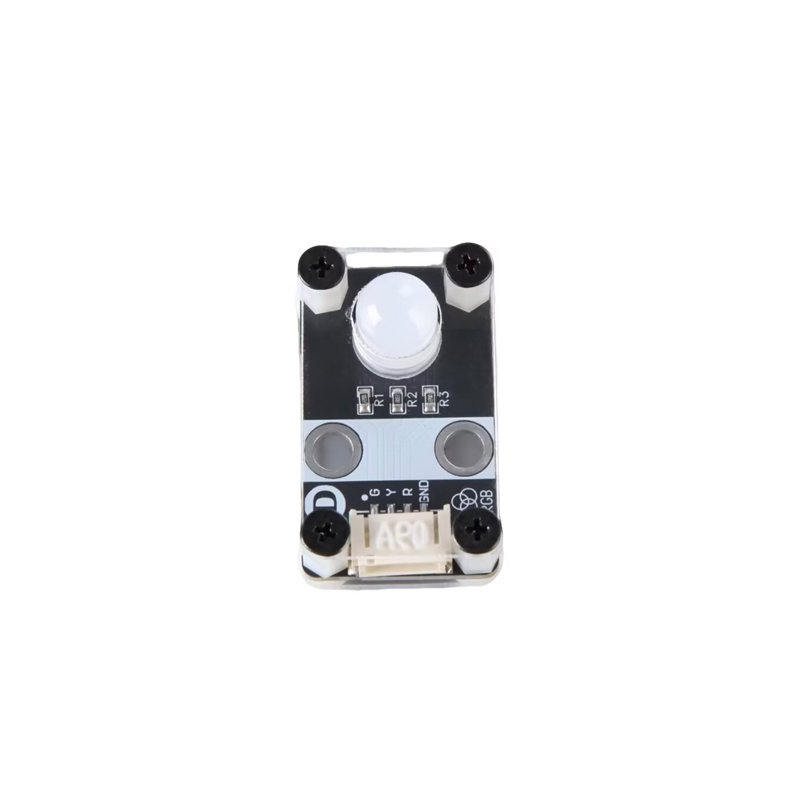

| 产品重量 | 带壳重量：12克——裸板重量：5克 |

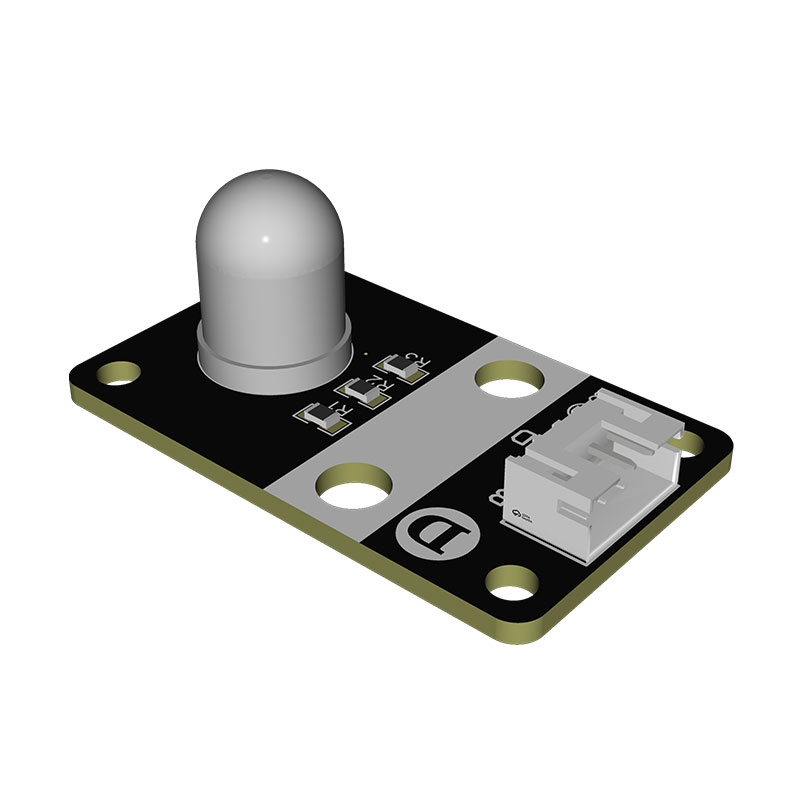

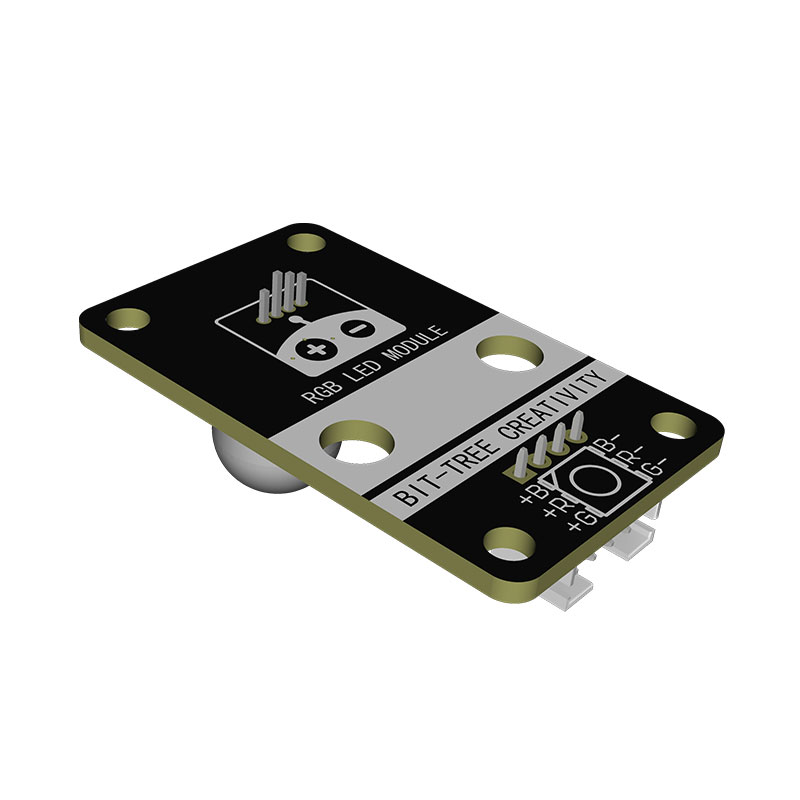

| 产品名称 | RGB 全彩 LED 模组(A009) |
| 工作电压 | 3.3V-5V |
| 输出类型 | 数字电压信号 |
| 显示特性 | 支持红、绿、蓝三基色全彩显示 |
| 接口参数 - 接口规格 | PH2.0-3P 端子接口 |

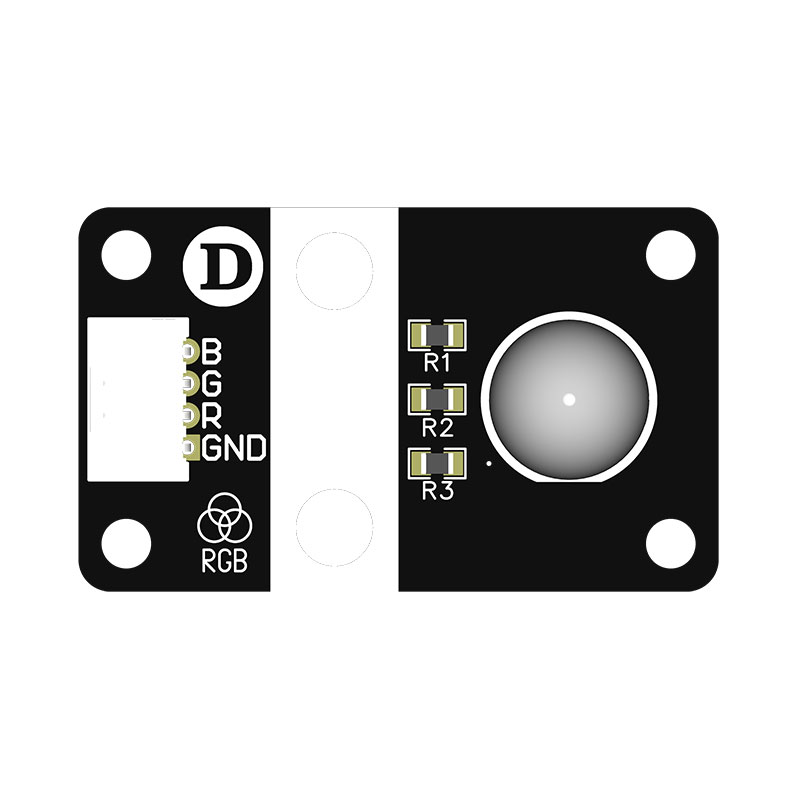

| 接口参数 - 引脚定义 |
G：电源负极 (GND) V：电源正极 (VCC，3.3V-5V) R：红色通道控制端 G：绿色通道控制端 B：蓝色通道控制端 |
| 接口参数 - B 蓝色通道对应引脚 | P4-D11 |

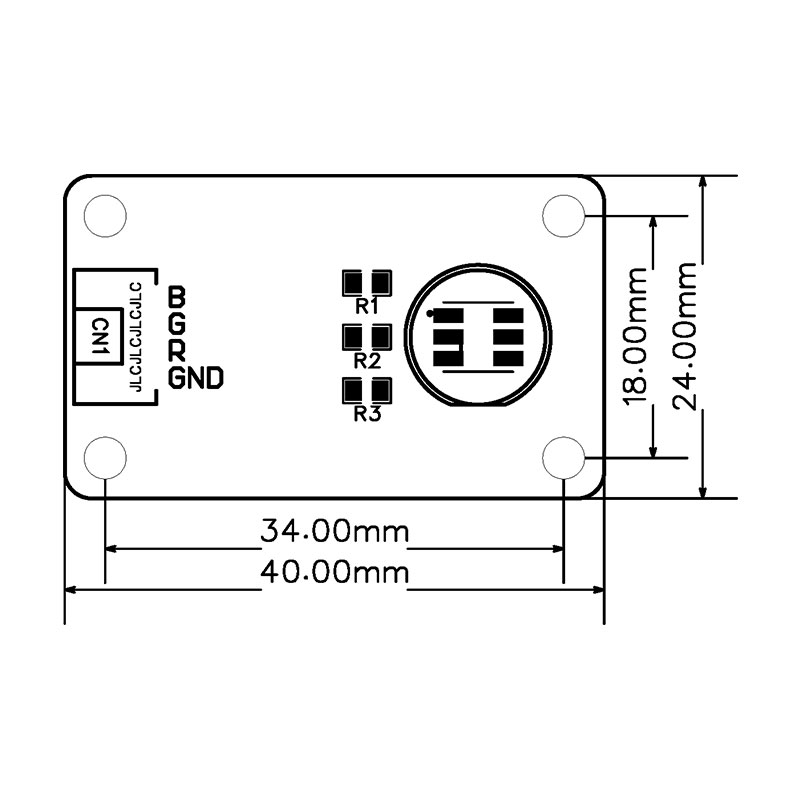

| 物理与安装 - 产品尺寸 | 见附图 |
| 物理与安装 - 安装特性 | 设有固定螺栓孔，支持螺丝安装；兼容乐高积木安装 |
| 可选包装方案 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
#define R_PIN 9
#define G_PIN 10
#define B_PIN 11
void setup() {
pinMode(R_PIN, OUTPUT);
pinMode(G_PIN, OUTPUT);
pinMode(B_PIN, OUTPUT);
}
void loop() {
// 红 → 绿 → 蓝 循环渐变
setColor(255, 0, 0); delay(500);
setColor(0, 255, 0); delay(500);
setColor(0, 0, 255); delay(500);
setColor(255, 255, 0); delay(500);
setColor(0, 255, 255); delay(500);
setColor(255, 0, 255); delay(500);
}
// 设置RGB颜色
void setColor(int r, int g, int b) {
analogWrite(R_PIN, r);
analogWrite(G_PIN, g);
analogWrite(B_PIN, b);
}
