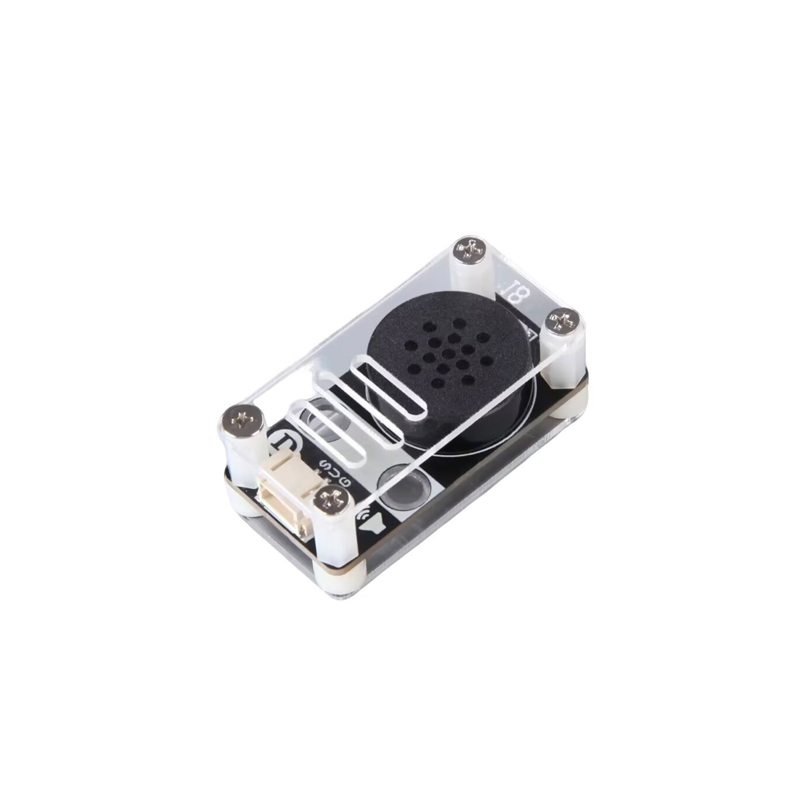

| 分类 | 项目 | 规格 / 说明 |
|---|---|---|
| 基础参数 | 模块型号 |

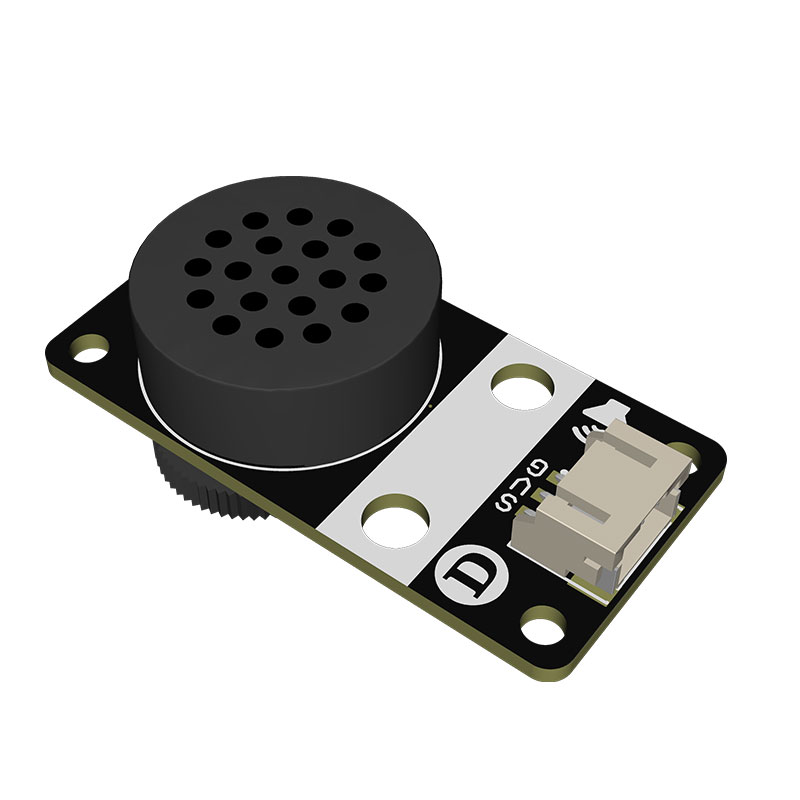

1W声音放大模组 |

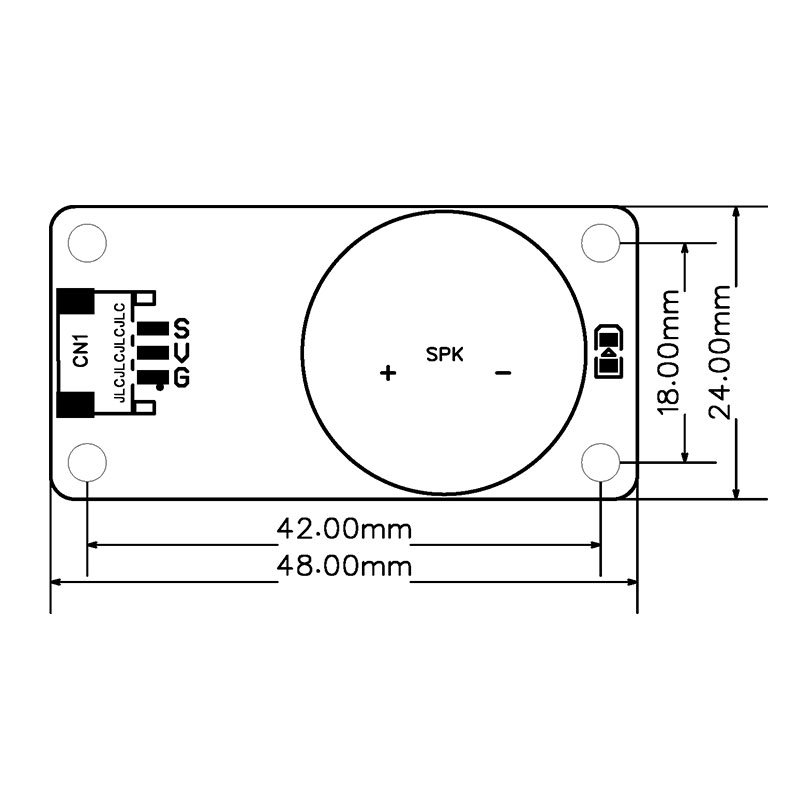

| PCB 外形尺寸 | 48.00mm × 24.00mm | |
| 输出功率 | 1W（8Ω 负载） | |
| 供电电压 | 3.3V~5V DC | |

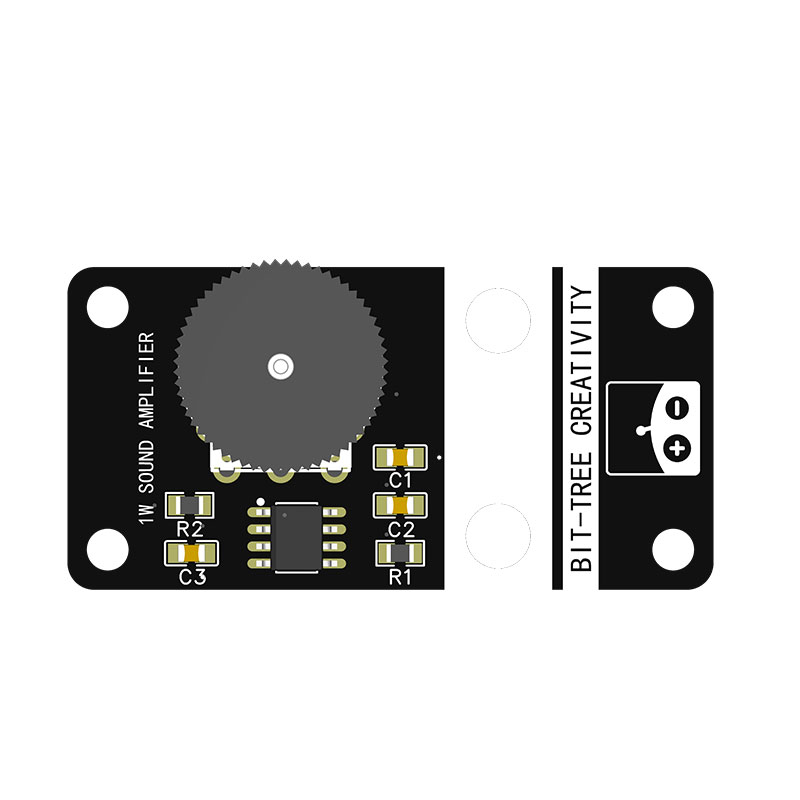

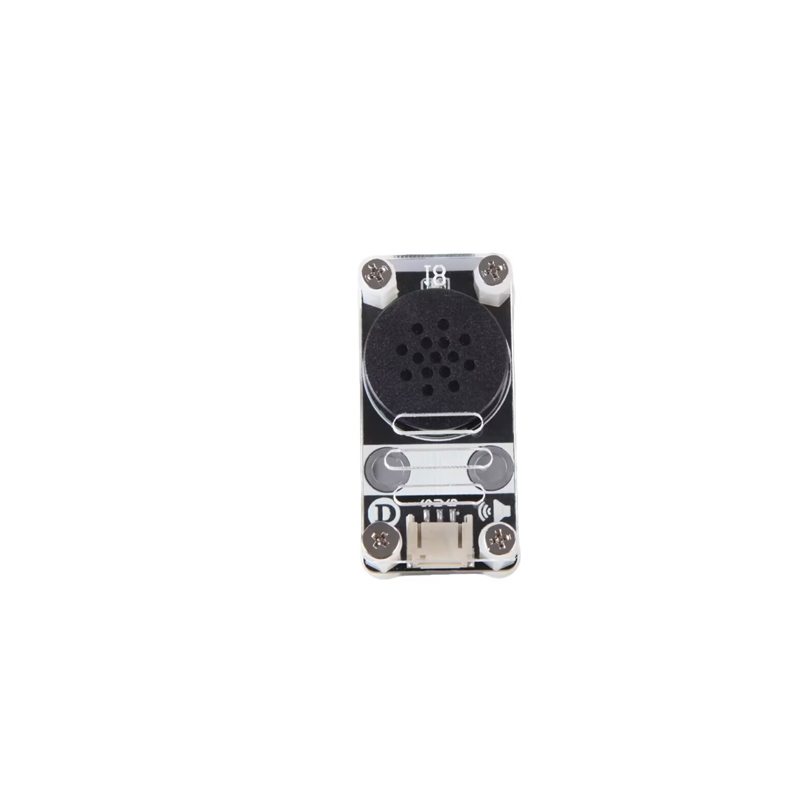

| 板载功能 | 音量调节电位器、一体化喇叭、电源滤波 | |
| 接口类型 | XH2.54 3Pin 插座 | |
| 接口定义（CN1） | VCC | 电源正极，接 3.3V~5V |
| GND | 电源负极，需与单片机共地 | |
| S（Signal） | 音频信号输入引脚，连接单片机 PWM 输出或 DAC 信号 | |

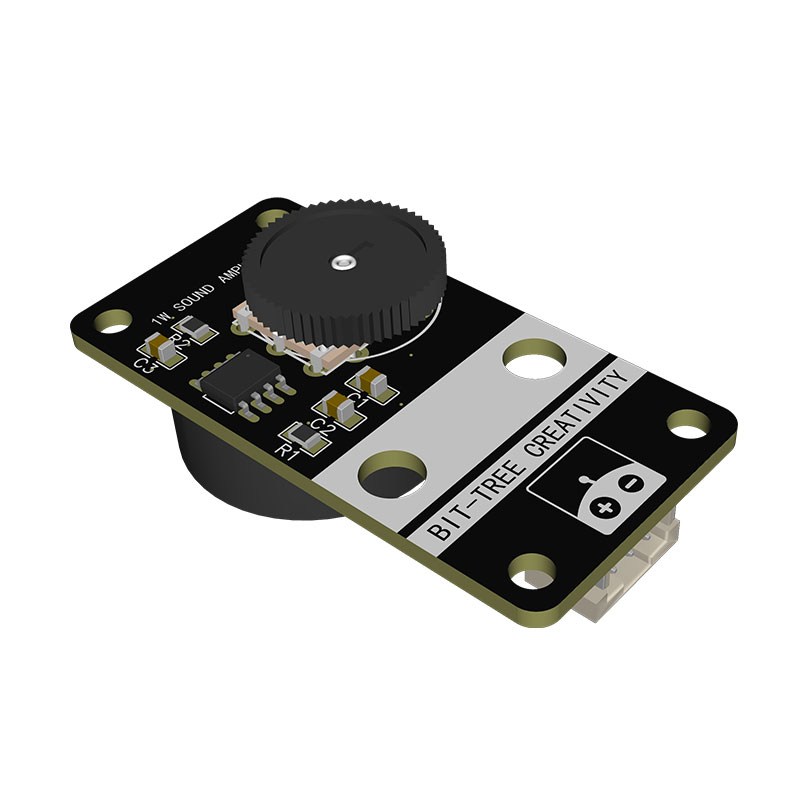

| 关键特性 | 一体化设计 | 功放、喇叭、电位器集成在一块 PCB 上，无需额外接线，即插即用 |
| 音量可调 | 板载旋钮电位器，可手动调节输出音量大小 | |
| 低功耗 | 静态电流低，适合电池供电的便携设备 | |
| 易集成 | 兼容单片机 PWM 输出，无需复杂的音频处理电路 |
Arduino DEMO 代码（简易警报音）
#define AUDIO_PIN 5
void setup() {
pinMode(AUDIO_PIN, OUTPUT);
}
void loop() {
// 发出“嘀—”声
tone(AUDIO_PIN, 1000, 200);
delay(1000);
}
进阶 Demo：交替高低音（更实用）
#define AUDIO_PIN 5
void setup() {
pinMode(AUDIO_PIN, OUTPUT);
}
void loop() {
tone(AUDIO_PIN, 800, 150); // 低音
delay(200);
tone(AUDIO_PIN, 1600, 150); // 高音
delay(200);
}
