| 参数分类 | 项目 | 规格详情 |
|---|---|---|
| 基础信息 | 产品型号 |

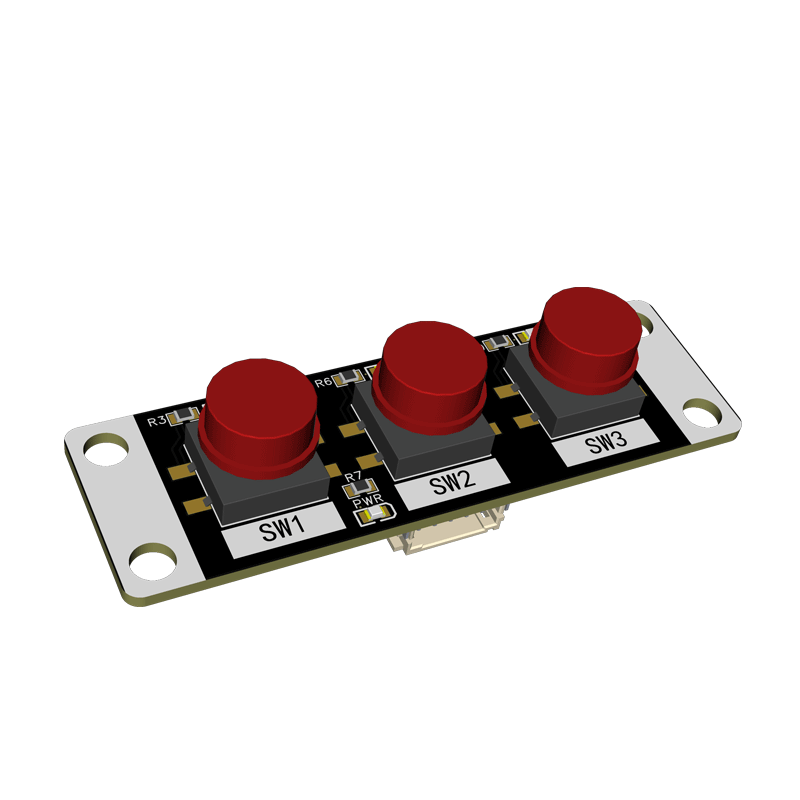

三位轻触按键模组 |
| 品牌 | BIT‑TREE CREATIVITY（比特树创造力） | |
| 产品名称 | 三位轻触按键模组 | |
| 可选衍生版本 | 1 位 / 2 位 / 3 位 /4 位轻触按键模组（同 PCB 基板） | |

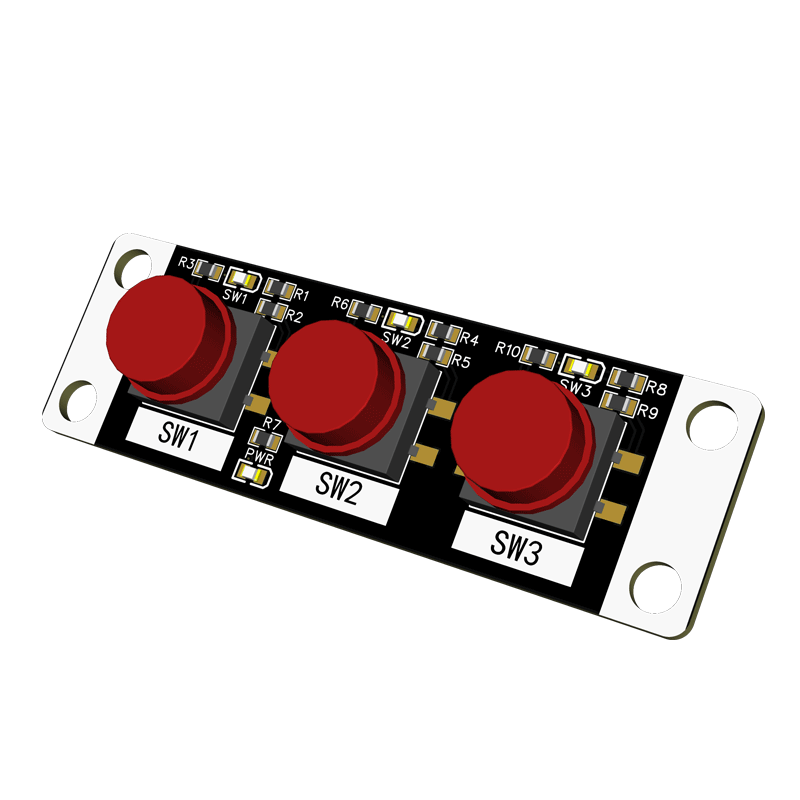

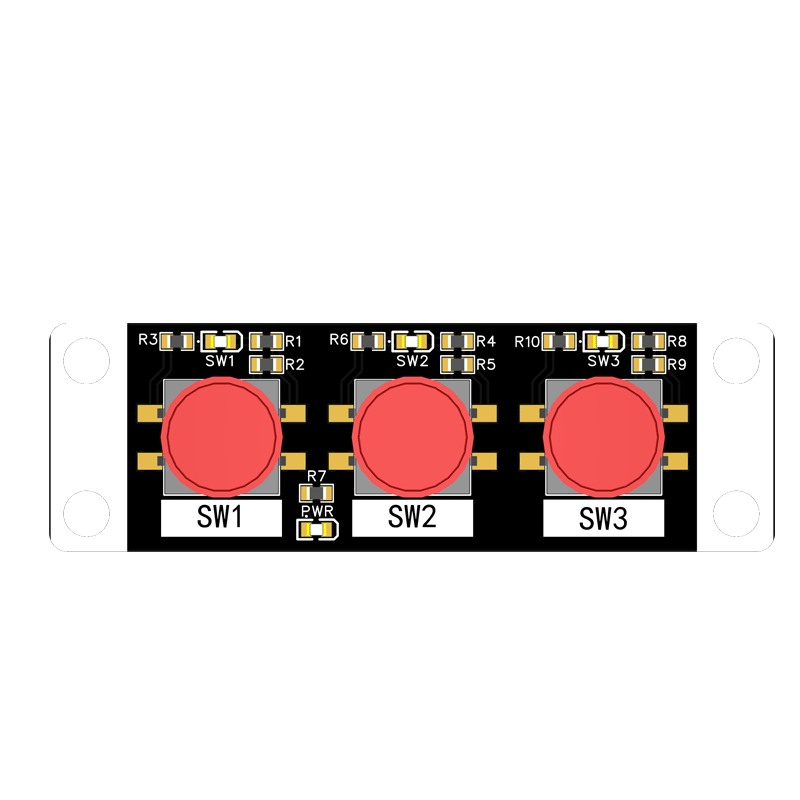

| 按键数量 | 3 路独立轻触按键（SW1、SW2、SW3） | |
| 电气参数 | 工作供电电压 | DC 3V‑5V 宽压，兼容 3.3V、5V 单片机系统 |
| 静态工作电流 | ＜1mA，低功耗，发热量小 | |
| 输出信号类型 | 三路独立数字电平信号输出 | |
| 电路配置 | 每路板载独立上拉电阻（10KΩ），无需主控开启内部上拉 | |
| 输出逻辑 | 按键按下输出低电平；按键松开输出高电平 | |
| 按键电气规格 | 额定 50mA 12VDC；接触电阻 ≤100mΩ；绝缘电阻≥100MΩ | |

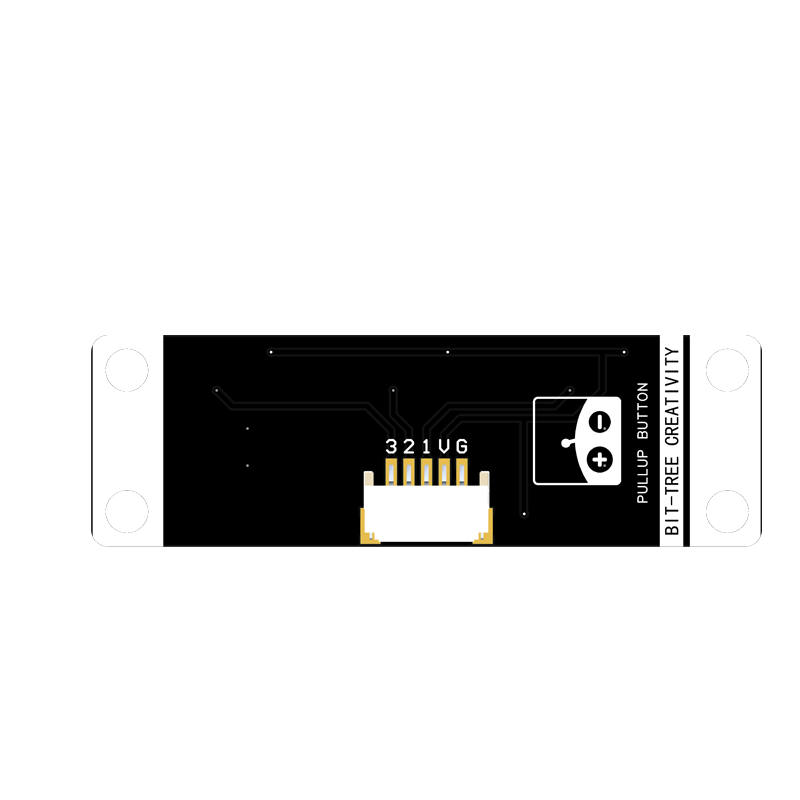

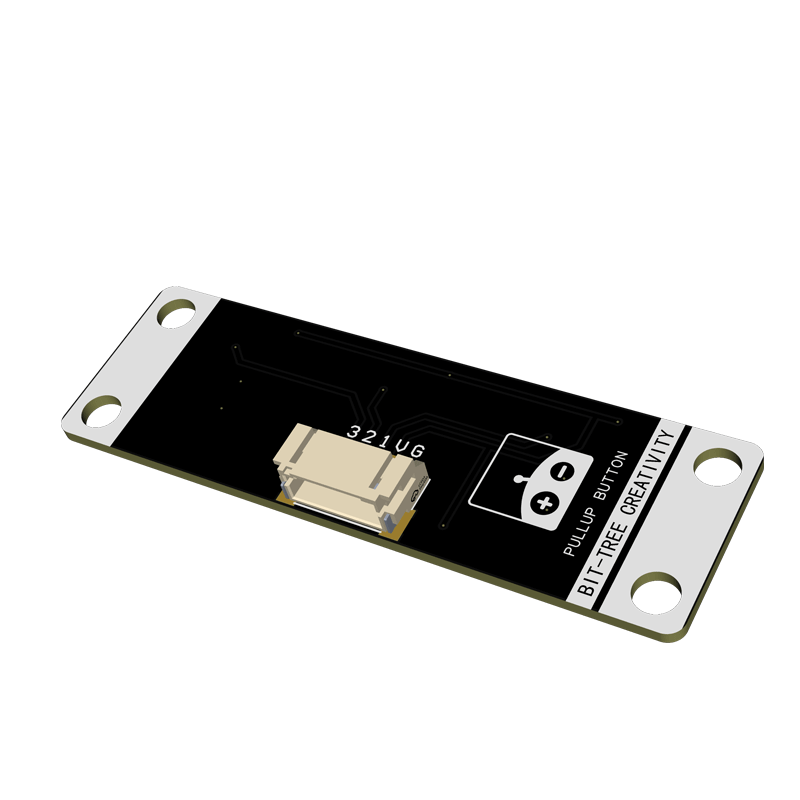

| 接口规格 | PH2.0‑5P 带锁插座，具备防反接设计，间距 2.0mm | |
| PH2.0‑5P 引脚定义 | 1.VCC（电源 3‑5V）；2.GND（电源地）；3.SIG1（SW1 信号）；4.SIG2（SW2 信号）；5.SIG3（SW3 信号） | |
| 按键机械参数 | 按键类型 | 贴片式高寿命轻触开关 |
| 按键机械寿命 | ≥100000 次按压循环 | |
| 按键操作力 | 250±50gf，按压手感清脆 | |
| 按键行程 | 0.25mm | |

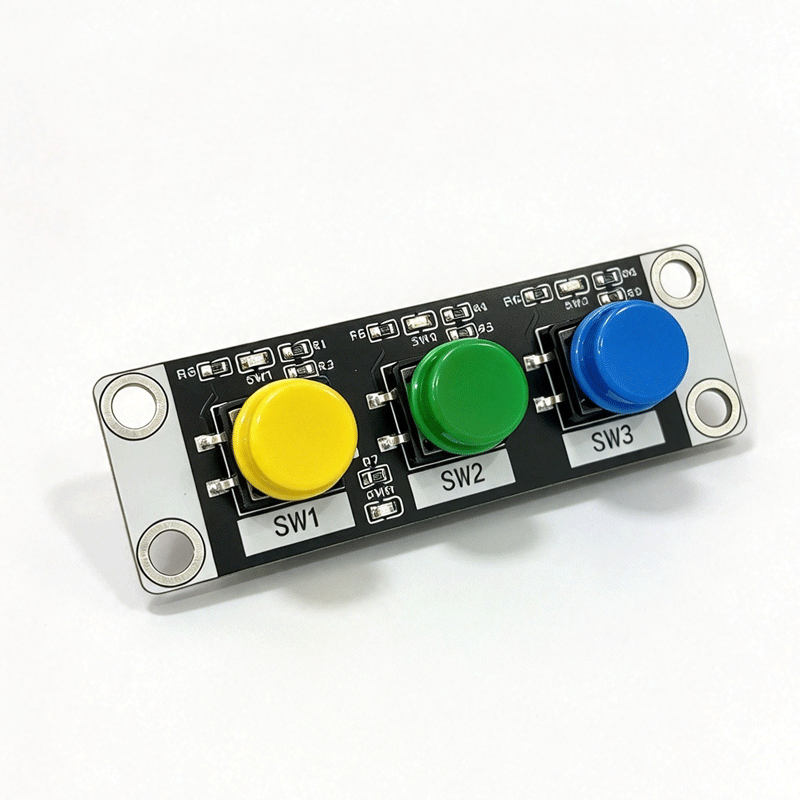

| 按键帽 | 多色区分按键帽，方便识别 SW1、SW2、SW3 | |
| 物理结构参数 | PCB 板材 | FR‑4 玻纤板，双面 PCB |
| PCB 外形尺寸 | 48mm × 18mm | |
| 安装孔 | 2×M3 固定孔，可螺丝固定在支架、亚克力外壳 | |
| 裸板重量 | 约 8g；成品带按键帽约 11g | |
| 模块整体高度 | 约 8mm（含按键帽） | |
| 环境条件 | 工作温度 | -10℃ ~ +60℃ |
| 存储温度 | -20℃ ~ +70℃ | |
| 工作相对湿度 | 5%‑85% RH，无凝露环境使用 | |
| 环保标准 | 符合 RoHS 环保要求 | |
| 软件 & 适配 | 编程适配 | 支持 Mixly 图形化编程、Arduino、ESP32、STM32 等各类主控 |
| 软件建议 | 需要软件做按键消抖处理，消除机械抖动误触发（建议消抖时间 10‑20ms） | |
| 适用场景 | 主要用途 | 创客 DIY 项目、编程教学、交互控制、开关触发输入、科技展品、竞赛装置 |
