比特树创造力 - 通用型AD模拟量采集板

参数分类	项目	规格详情
基础信息	产品型号	A046
基础信息	模块名称	通用型 AD 模拟量采集板 (A046)
基础信息	核心功能	采集电阻式传感器模拟信号，双路输出：模拟电压 AO、数字开关 DO

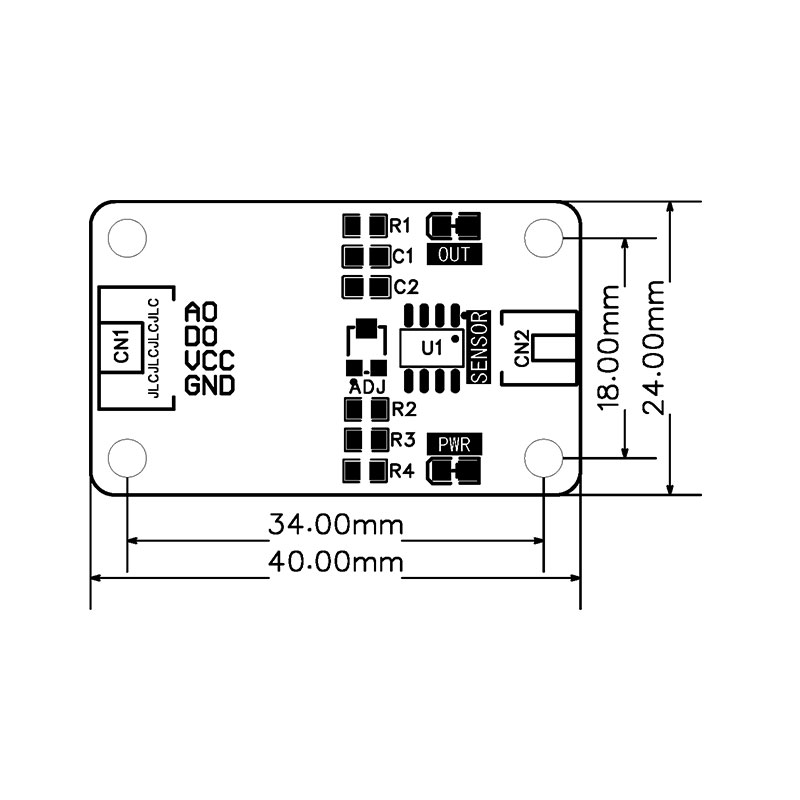

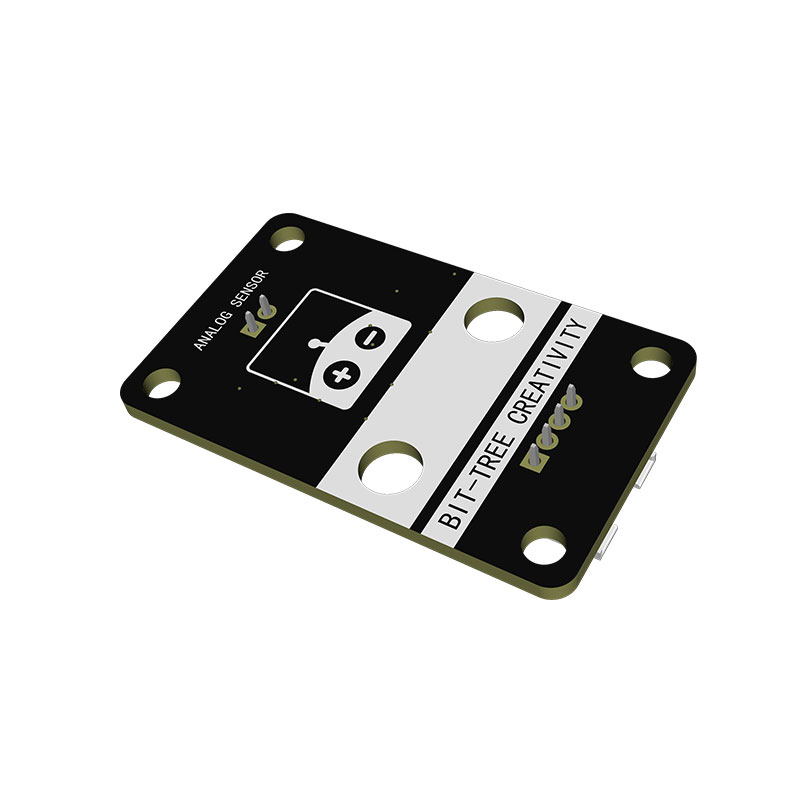

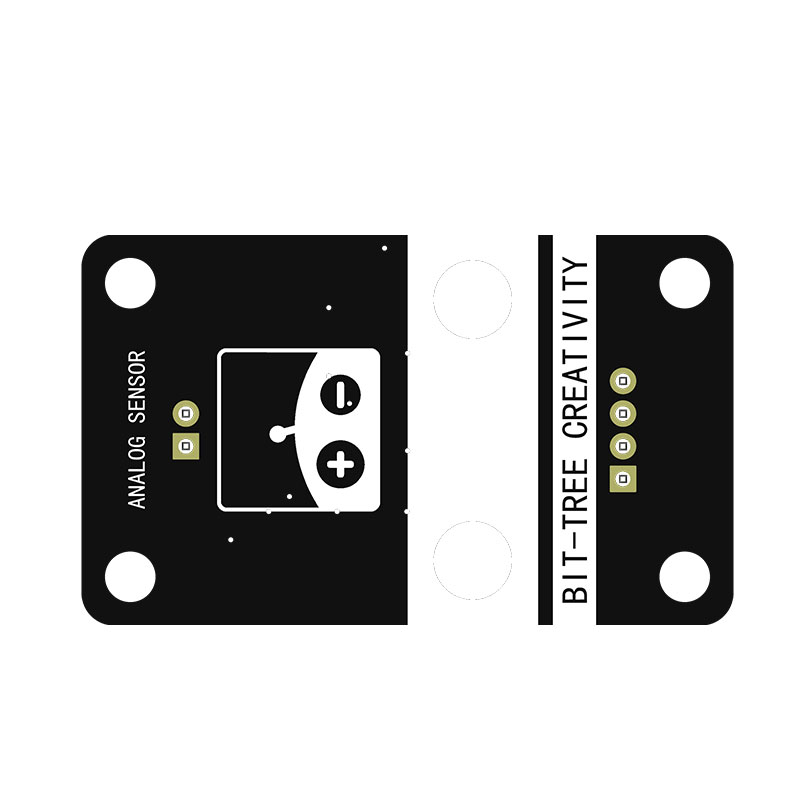

基础信息	PCB 尺寸	40.00mm × 24.00mm，带 4 个标准安装孔

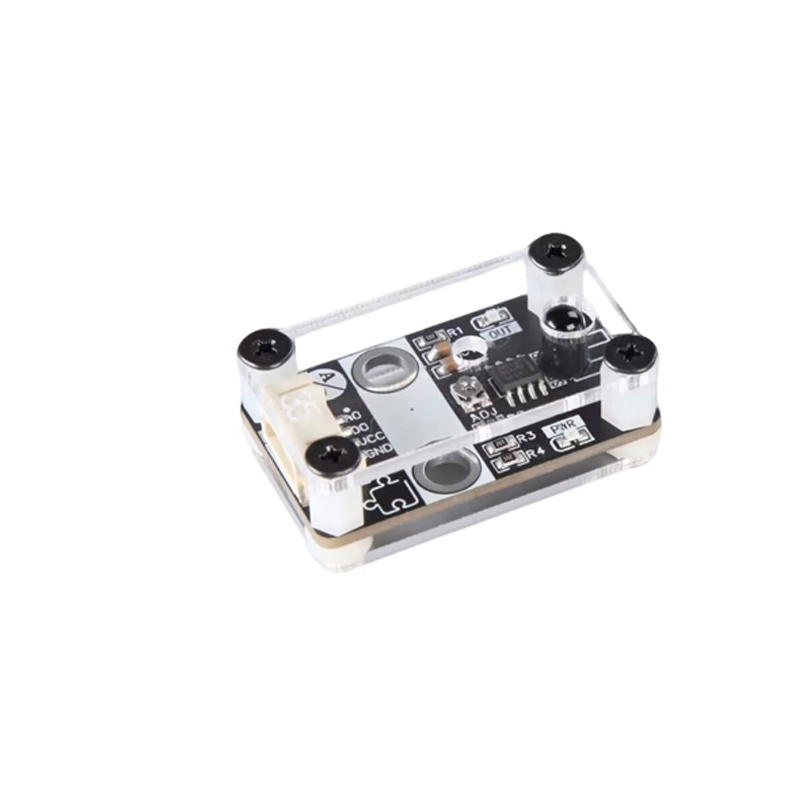

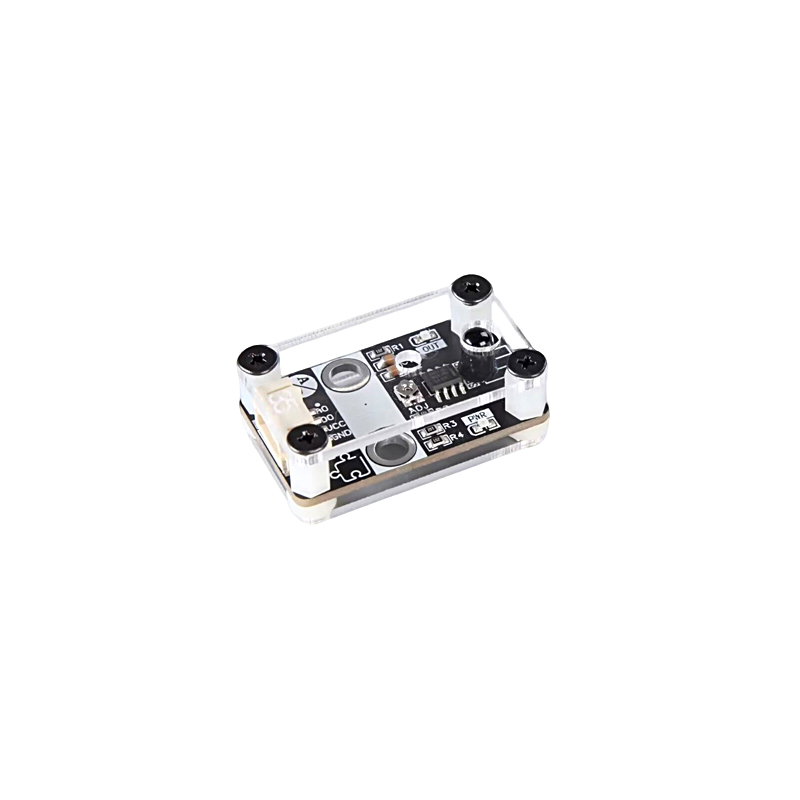

基础信息	产品重量	带壳重量：11克——裸板重量：4克
基础信息	适配场景	光敏、热敏、湿度、燃气等电阻式模拟传感器，单片机信号采集、阈值报警检测
电气参数	工作电压	3.3V~5V DC，兼容全系列主流单片机系统
电气参数	信号输出类型	模拟连续电压信号 (AO)+TTL 数字开关信号 (DO)

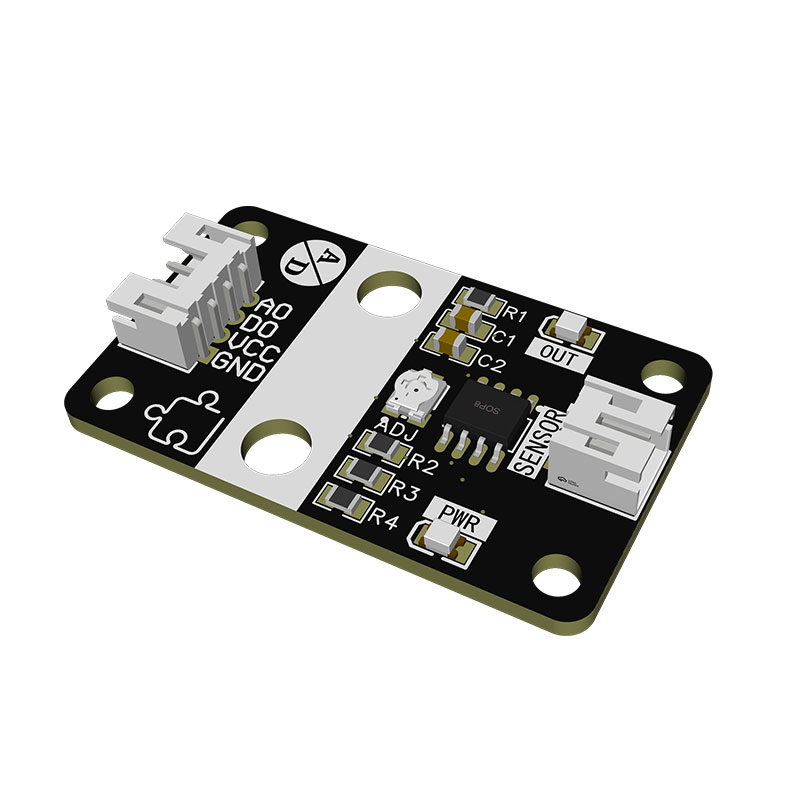

板载元器件	核心芯片	U1 信号处理 / 电压比较芯片
板载元器件	调节元件	ADJ 精密可调电位器，用于阈值设定
板载元器件	指示灯	PWR 电源指示灯、OUT 数字触发状态指示灯
板载元器件	辅助元件	C1/C2 滤波电容、R1~R4 限流分压电阻
控制接口 CN1 引脚	GND	电源公共地，必须与单片机共地
控制接口 CN1 引脚	VCC	模块供电正极，接入 3.3V/5V 电源
控制接口 CN1 引脚	AO	模拟量输出，输出与传感器阻值成正比电压，接单片机 ADC 引脚
控制接口 CN1 引脚	DO	数字开关输出，信号超设定阈值后电平翻转，接普通 IO / 外部中断
传感器接口 CN2	SENSOR	传感器输入端子，直连各类电阻型模拟传感器探头
调节与指示	ADJ 电位器	旋转调节 DO 触发阈值，顺时针 / 逆时针可自由调整触发临界点
调节与指示	PWR 指示灯	模块通电常亮，标识供电正常
调节与指示	OUT 指示灯	DO 有效触发时点亮，直观显示阈值报警状态
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

硬件接线

VCC → 3.3V~5V
GND → GND
AO → A0
DO → D2
SENSOR → 接模拟传感器

Arduino DEMO 代码

#define AD_AO A0
#define AD_DO 2

void setup() {
  Serial.begin(9600);
  pinMode(AD_DO, INPUT);
  Serial.println("AD模拟采集板就绪");
}

void loop() {
  int analogVal = analogRead(AD_AO);
  int digitalVal = digitalRead(AD_DO);

  Serial.print("模拟值：");
  Serial.print(analogVal);
  Serial.print(" | 数字：");
  Serial.println(digitalVal);

  delay(200);
}
