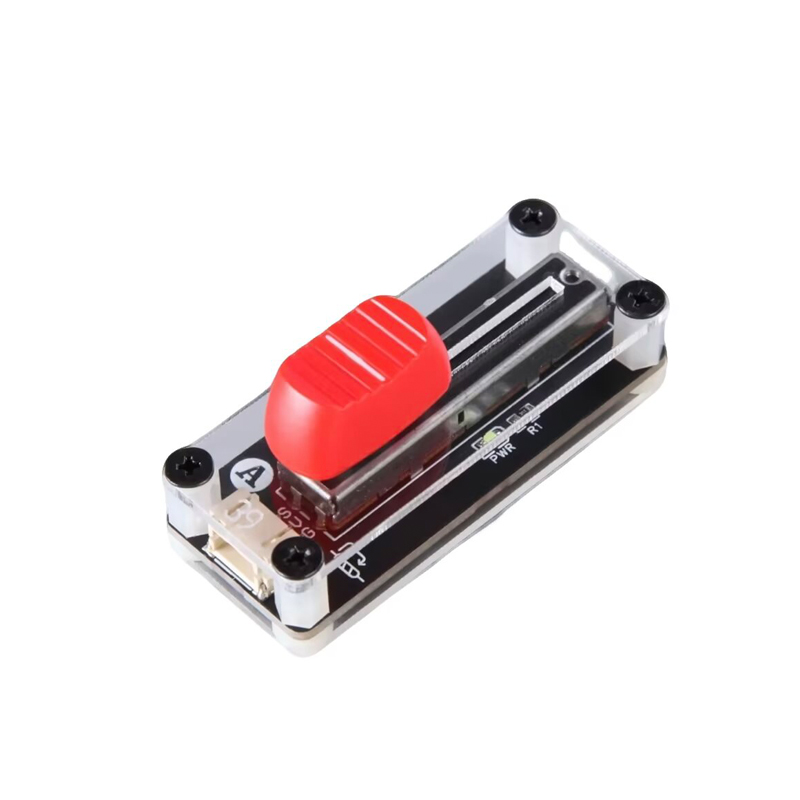

比特树创造力 - 直滑电位器模组（行程30mm）

参数分类	项目	规格详情
基础信息	产品型号	A039
基础信息	产品名称	带帽直滑电位器模组（行程 30mm）
基础信息	产品重量	带壳重量：20克——裸板重量：10.5克

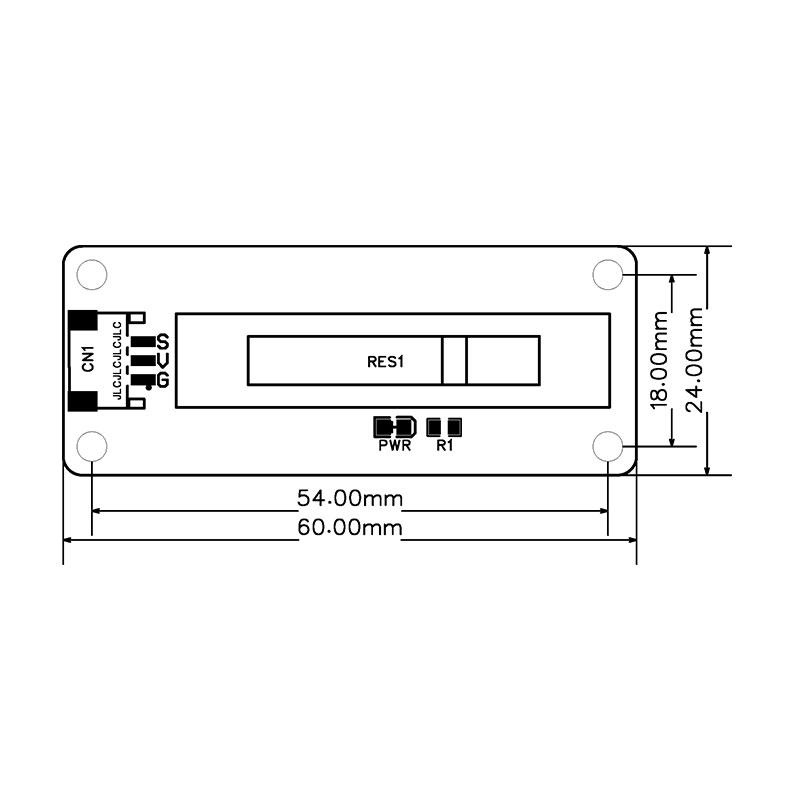

基础参数	PCB 外形尺寸	60.00mm × 24.00mm
基础参数	有效电气行程	30mm，机械总行程约 40mm
基础参数	电位器规格	线性碳膜电位器，标准阻值 10kΩ
基础参数	供电电压	3.3V~5V DC
基础参数	输出信号	0~VCC 连续模拟电压，与滑块位移线性正比

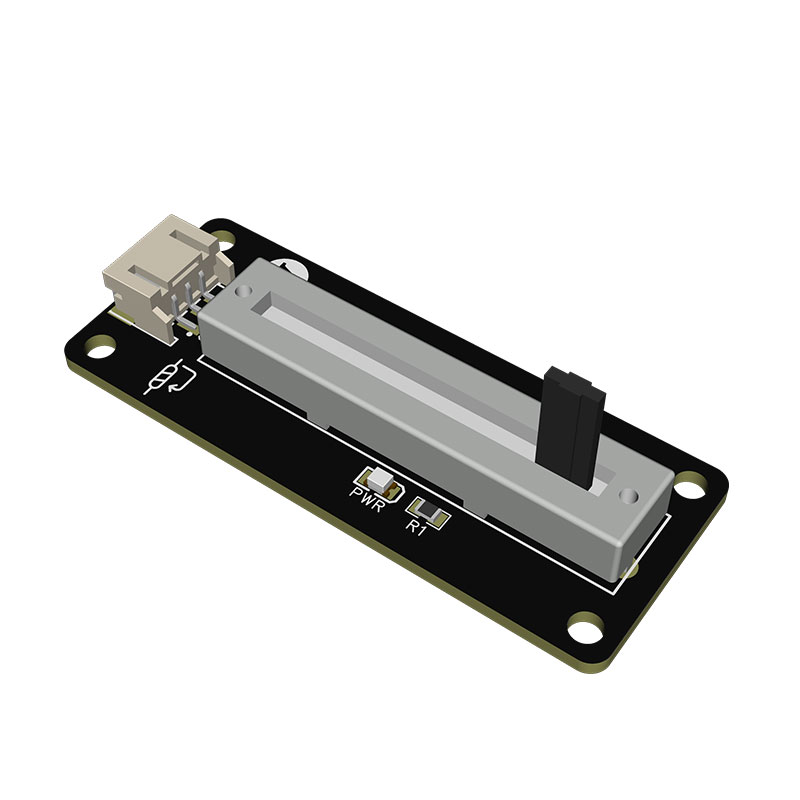

基础参数	板载配置	电源指示灯 (PWR)、XH2.54 间距 3Pin 插座
接口定义 (CN1)	VCC	电源正极，接入 3.3V~5V
接口定义 (CN1)	GND	电源负极，必须与单片机系统共地
接口定义 (CN1)	S(Signal)	模拟信号输出，接单片机 ADC 采集引脚
关键特性	输出特性	线性模拟输出，滑块位置与电压无跳变，控制精度高
关键特性	行程手感	30mm 有效行程，兼顾调节精度与推拉操作手感
关键特性	安装结构	PCB 四角预留固定孔，可螺丝锁装设备面板
关键特性	可靠性	碳膜电位器工艺成熟，线性度好、成本低，适配各类开发项目
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

#define SLIDER_PIN A0

void setup() {
  Serial.begin(9600);
}

void loop() {
  int value = analogRead(SLIDER_PIN);
  // 映射为0~100%直观显示
  int percent = map(value, 0, 1023, 0, 100);

  Serial.print("滑块位置：");
  Serial.print(value);
  Serial.print(" ｜ 百分比：");
  Serial.print(percent);
  Serial.println("%");

  delay(100);
}
