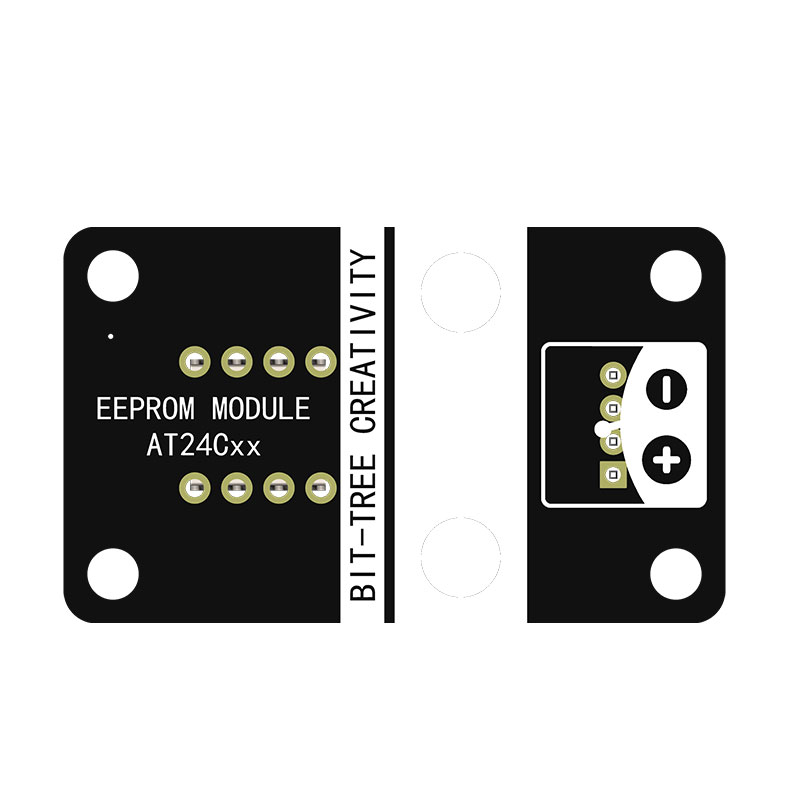

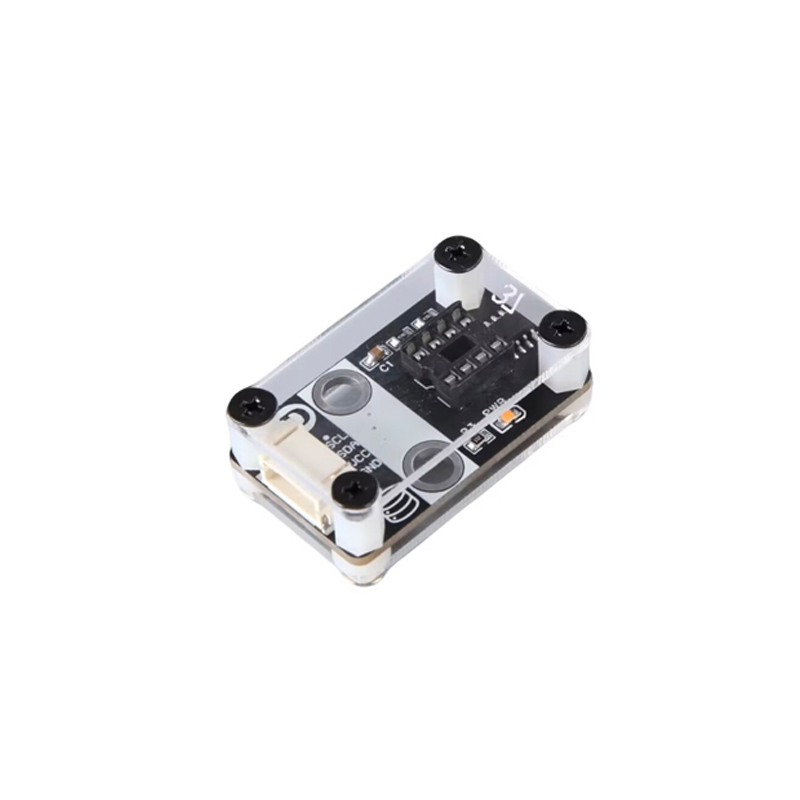

比特树创造力 - 24Cxx系列EEPROM模组

参数分类	项目	规格详情
基础信息	产品型号	A037
基础信息	模块名称	24C08 系列 EEPROM 模组 (A037)
基础信息	核心功能	非易失性数据存储，I2C 总线读写数据

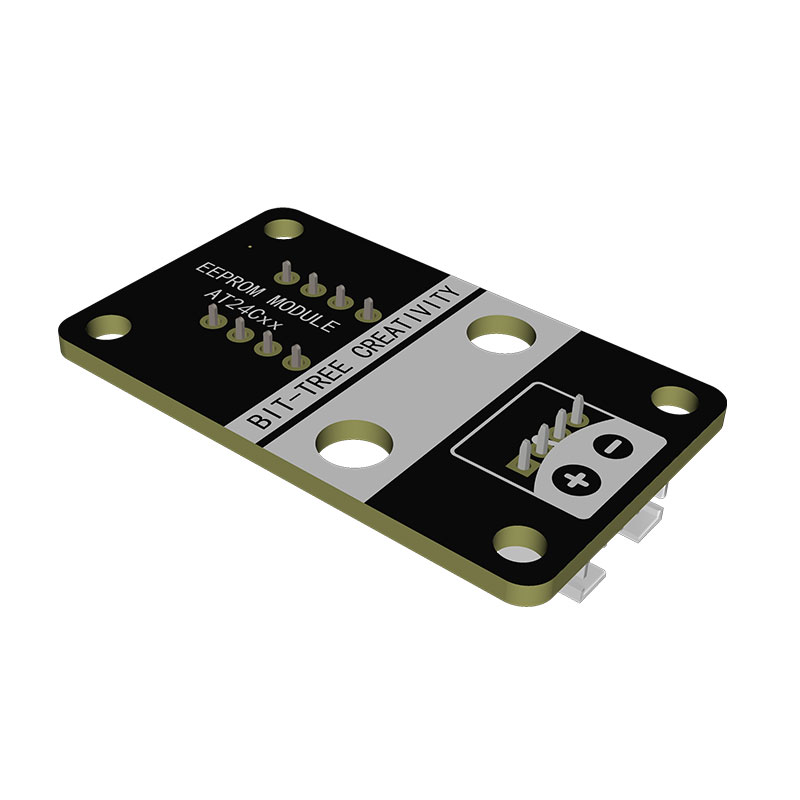

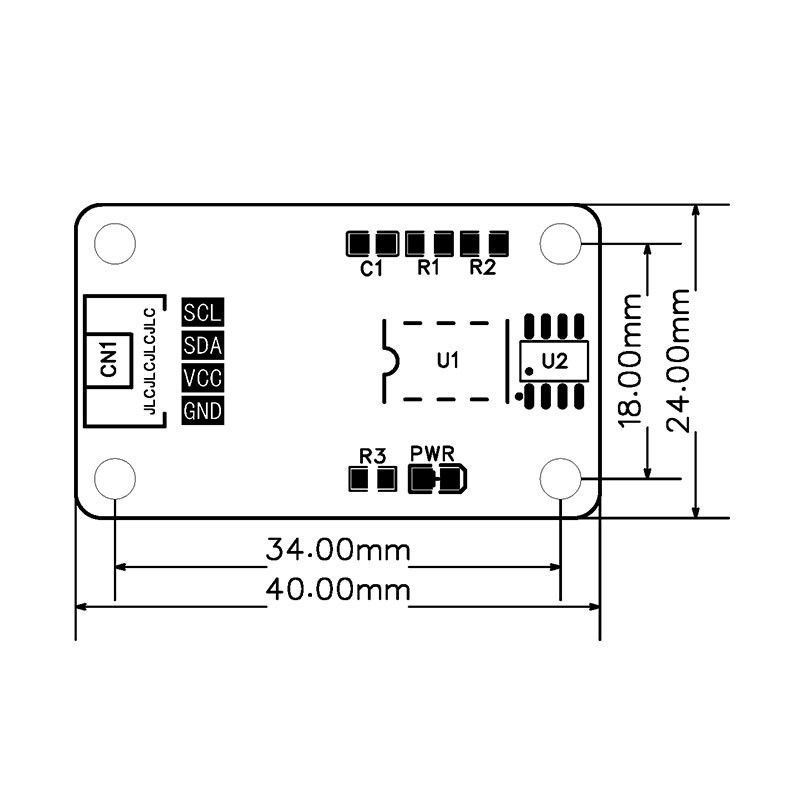

基础信息	PCB 尺寸	40.00mm × 24.00mm，标准安装孔距
基础信息	产品重量	待补充
基础信息	典型应用	设备配置参数、设备 ID、运行状态、校准数据长期保存
电气参数	工作电压	2.5V~5.5V DC，兼容 3.3V/5V 单片机系统
电气参数	典型工作电流	1mA，待机电流＜10μA
电气参数	通信总线	I2C 总线，兼容 SMBus，最高速率 400kHz
电气参数	可选存储容量	24C02(256B)、24C04(512B)、24C08(1KB)、24C16(2KB)
电气参数	写保护功能	部分型号引出 WP 引脚，支持硬件写保护锁定存储数据
电气参数	擦写寿命	典型 100 万次擦写循环，断电数据保存时长＞100 年
CN1 接口引脚定义	GND	电源公共地，必须与单片机系统共地
CN1 接口引脚定义	VCC	模块供电输入，2.5~5.5V
CN1 接口引脚定义	SDA	I2C 数据信号线，板载上拉电阻
CN1 接口引脚定义	SCL	I2C 时钟信号线，板载上拉电阻

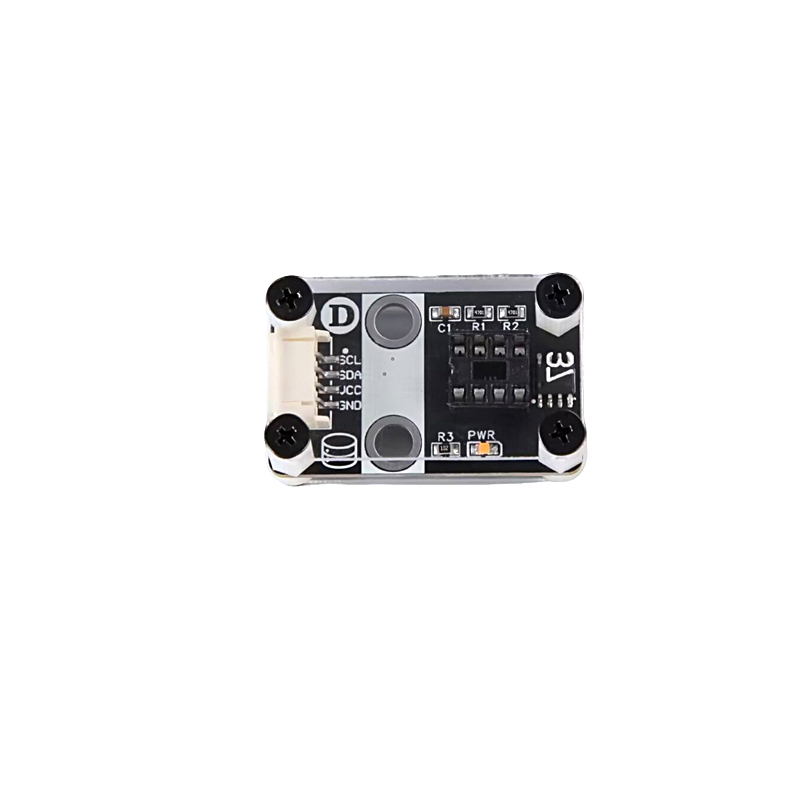

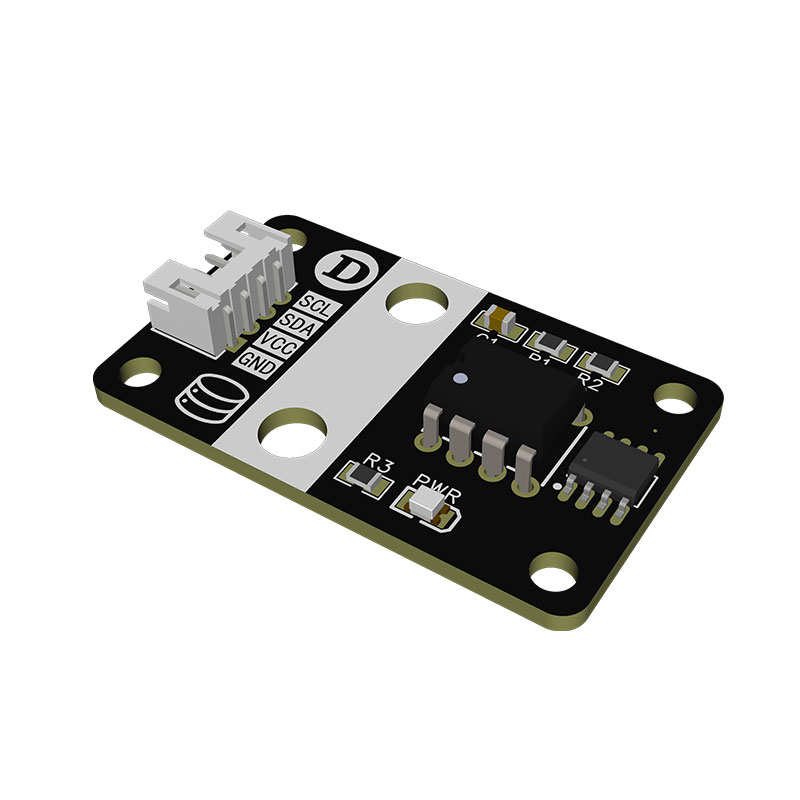

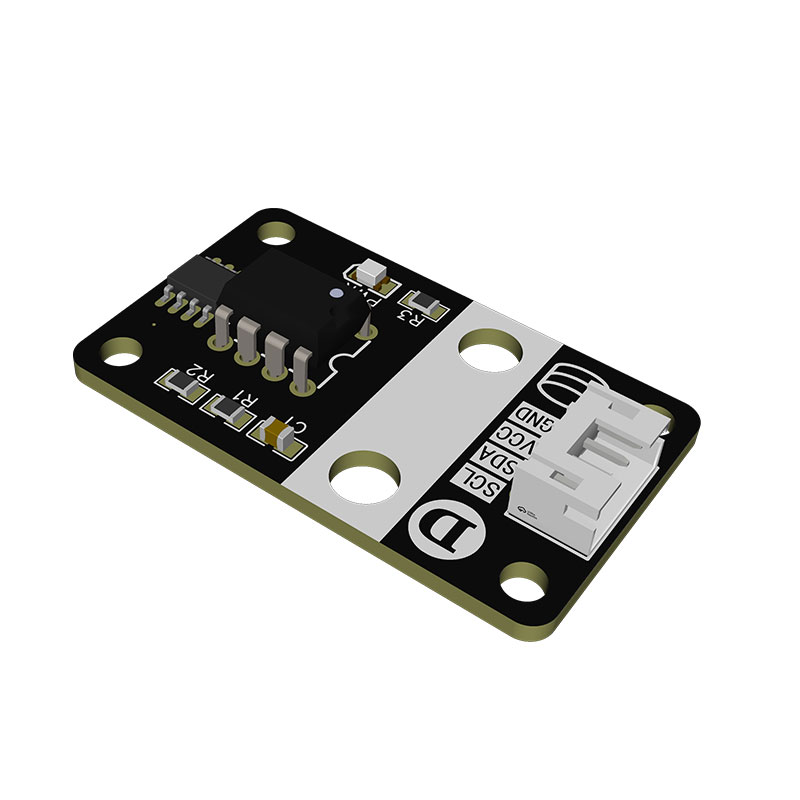

板载元器件	U1	主存储芯片 AT24Cxx 系列 EEPROM
板载元器件	U2	备用芯片 / 保护元件（选配）
板载元器件	PWR	电源 LED 指示灯，通电常亮
板载元器件	R1/R2	I2C 信号上拉电阻，标准阻值 10kΩ
板载元器件	C1	电源滤波电容，稳定供电电压
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

#include <Wire.h>
#define EEPROM_ADDR 0x50

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("EEPROM 开始读写测试");

  // 写入数据
  eepromWrite(0, 'B');
  eepromWrite(1, 'T');
  eepromWrite(2, '!');
  delay(100);

  // 读取并打印
  Serial.print("读取结果：");
  for (int i = 0; i < 3; i++) {
    Serial.print(char(eepromRead(i)));
  }
  Serial.println();
}

void loop() {
  delay(1000);
}

// 写单字节
void eepromWrite(unsigned int addr, byte data) {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write((int)(addr >> 8));
  Wire.write((int)(addr & 0xFF));
  Wire.write(data);
  Wire.endTransmission();
}

// 读单字节
byte eepromRead(unsigned int addr) {
  byte data = 0xFF;
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write((int)(addr >> 8));
  Wire.write((int)(addr & 0xFF));
  Wire.endTransmission();
  Wire.requestFrom(EEPROM_ADDR, 1);
  if (Wire.available()) data = Wire.read();
  return data;
}
