| 参数分类 | 项目 | 规格详情 |
|---|---|---|
| 基础信息 | 产品型号 | A032 |

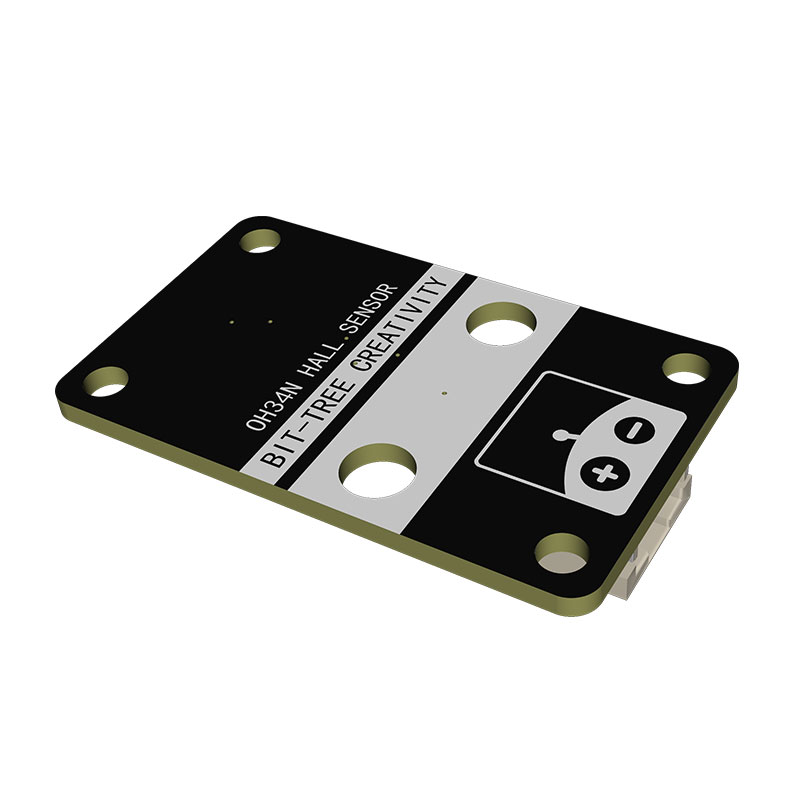

| 基础信息 | 产品名称 | OH34N 霍尔传感器模组 (A032) |

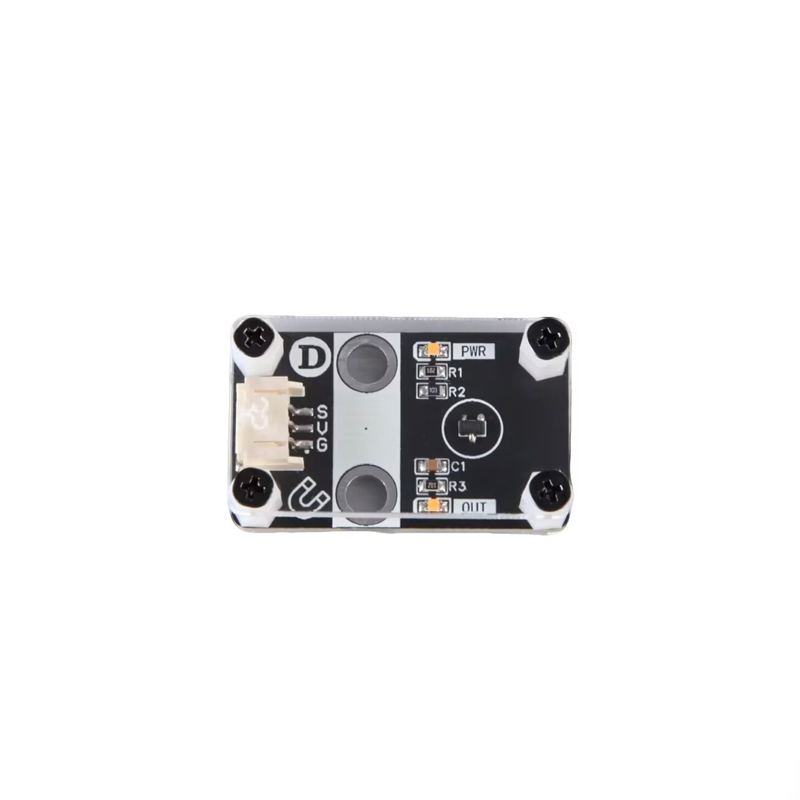

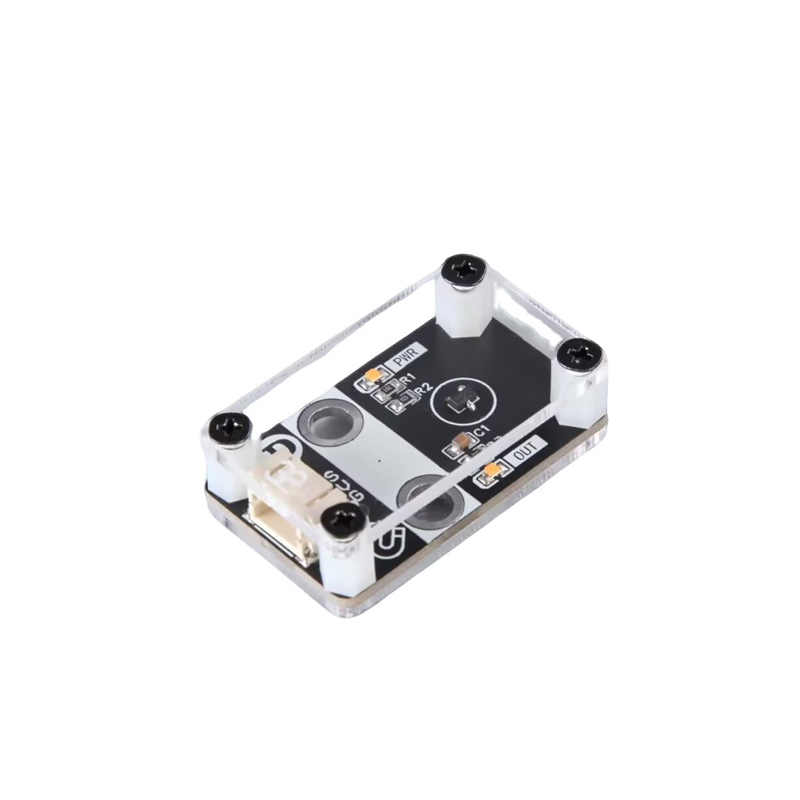

| 基础信息 | 产品重量 | 带壳重量：10.5克——裸板重量：4克 |

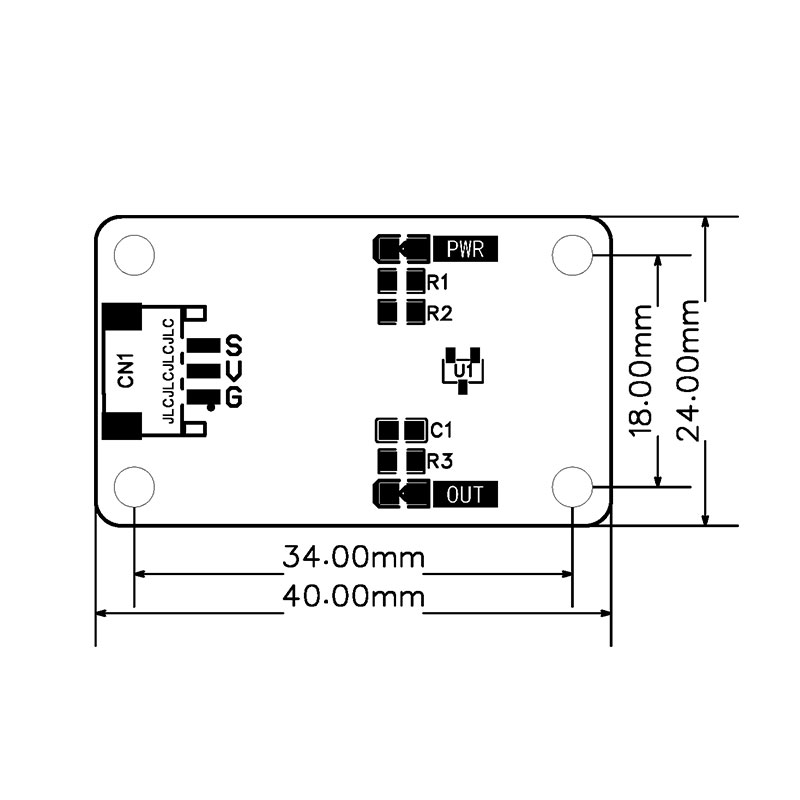

| 基础参数 | PCB 外形尺寸 | 40.00mm × 24.00mm |
| 基础参数 | 核心元件 | OH34N 单极型霍尔效应开关（仅 N 极触发） |
| 基础参数 | 供电电压 | 3.3V~5V DC |
| 基础参数 | 输出方式 | 集电极开路输出（需上拉电阻，部分版本板载内置上拉） |

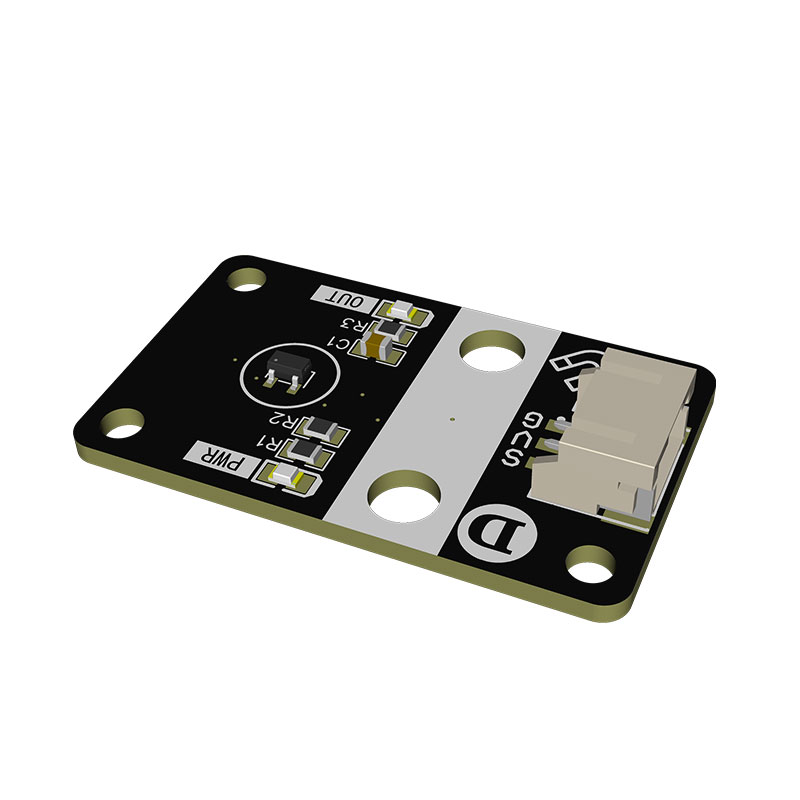

| 基础参数 | 板载硬件 | 电源指示灯 (PWR)、磁场状态指示灯 (OUT)、XH2.54 3Pin 插座 |
| 接口定义 (3Pin) | VCC | 电源正极，接入 3.3V~5V |
| 接口定义 (3Pin) | GND | 电源负极，需与单片机共地 |
| 接口定义 (3Pin) | OUT | 信号输出引脚，检测到 N 极磁场时电平翻转 |
| 关键特性 | 非接触式检测 | 无机械触点，无磨损、抗震动、使用寿命长 |
| 关键特性 | 数字开关输出 | 靠近 N 极磁铁输出低电平，磁场消失恢复高电平 |
| 关键特性 | 板载状态指示 | OUT 灯亮起代表检测到磁场，调试直观便捷 |
| 关键特性 | 宽电压兼容 | 支持 3.3V/5V 双系统，直接兼容 Arduino、STM32 等单片机 |
| 关键特性 | 安装友好 | PCB 四角预留固定螺栓孔，可螺丝锁附设备机架、外壳 |
| 包装方案 | 可选包装 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
#define HALL_PIN 2
void setup() {
Serial.begin(9600);
pinMode(HALL_PIN, INPUT_PULLUP);
Serial.println("霍尔传感器就绪");
}
void loop() {
int state = digitalRead(HALL_PIN);
if (state == LOW) {
Serial.println("检测到N极磁场");
} else {
Serial.println("无磁场");
}
delay(100);
}
