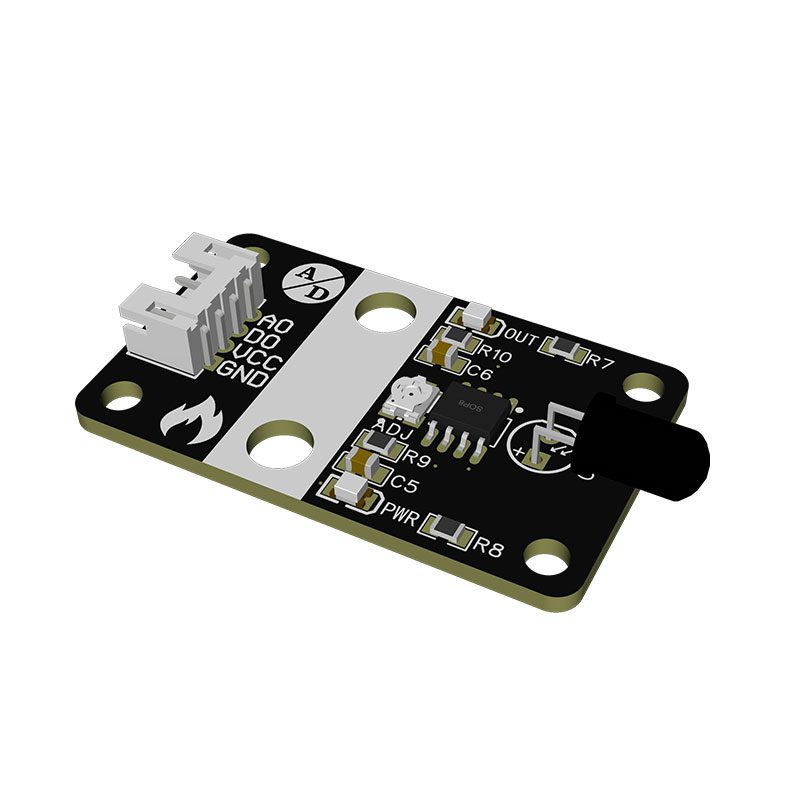

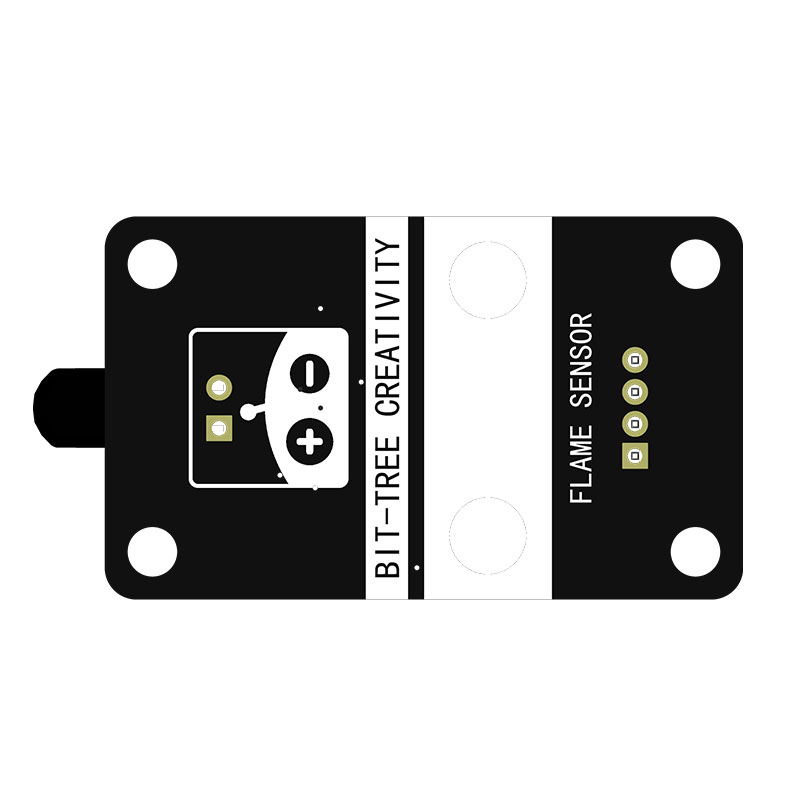

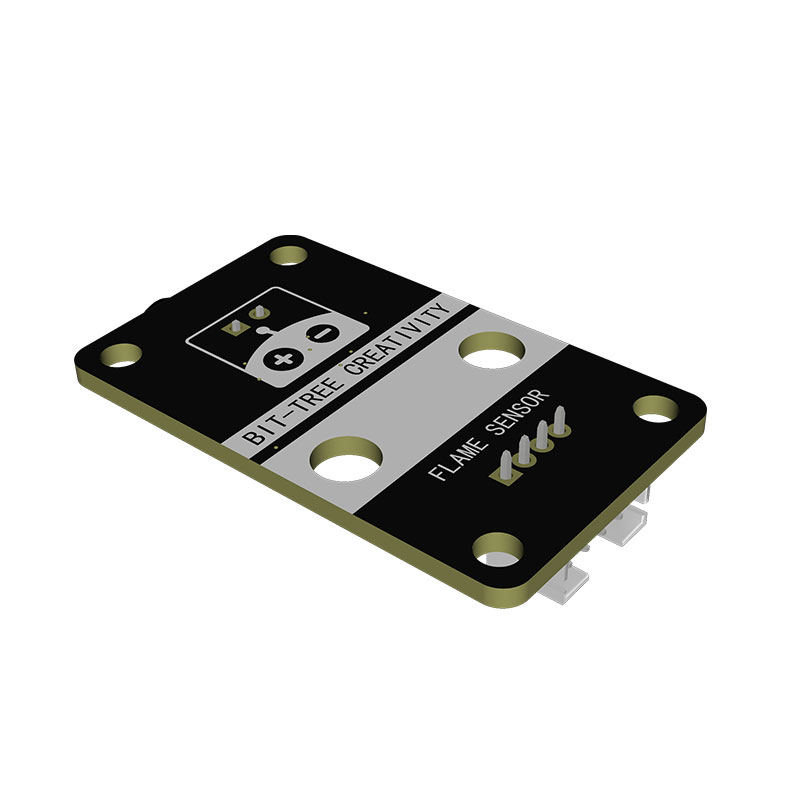

比特树创造力 - 火焰传感器

参数分类	项目	规格详情
基础信息	产品型号	A035
基础信息	产品名称	火焰传感器 (A035)
基础信息	核心型号	HS-S07A
基础信息	产品重量	带壳重量：11.5克——裸板重量：4克
电气参数	工作电压	3.3V~5.5V DC，兼容 3.3V/5V 单片机系统
接口规格	接口类型	2.54mm 间距 4P 直弯排针

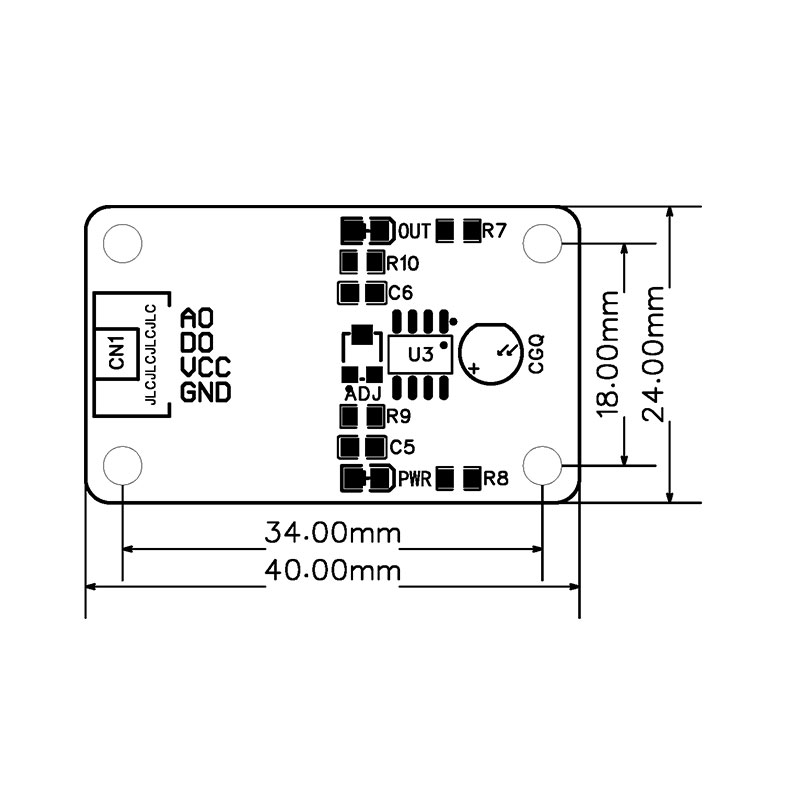

机械尺寸	模块整体尺寸	见附图
机械安装	安装孔孔径	见附图
机械安装	安装孔孔距	见附图
4Pin 引脚定义	G	电源负极（GND），单片机共地
4Pin 引脚定义	V	电源正极，接入 3.3~5.5V
4Pin 引脚定义	D	数字开关量信号输出，有火焰输出低电平 / 高电平可通过电位器调节阈值
4Pin 引脚定义	A	模拟量信号输出，火焰距离、强度对应连续电压值
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

#define FLAME_D 2
#define FLAME_A A0

void setup() {
  Serial.begin(9600);
  pinMode(FLAME_D, INPUT);
  Serial.println("火焰传感器就绪");
}

void loop() {
  int digitalVal = digitalRead(FLAME_D);
  int analogVal = analogRead(FLAME_A);

  Serial.print("模拟值：");
  Serial.print(analogVal);
  Serial.print(" | ");

  if (digitalVal == LOW) {
    Serial.println("检测到火焰！");
  } else {
    Serial.println("无火焰");
  }

  delay(200);
}
