| 参数分类 | 项目 | 规格详情 |
|---|---|---|

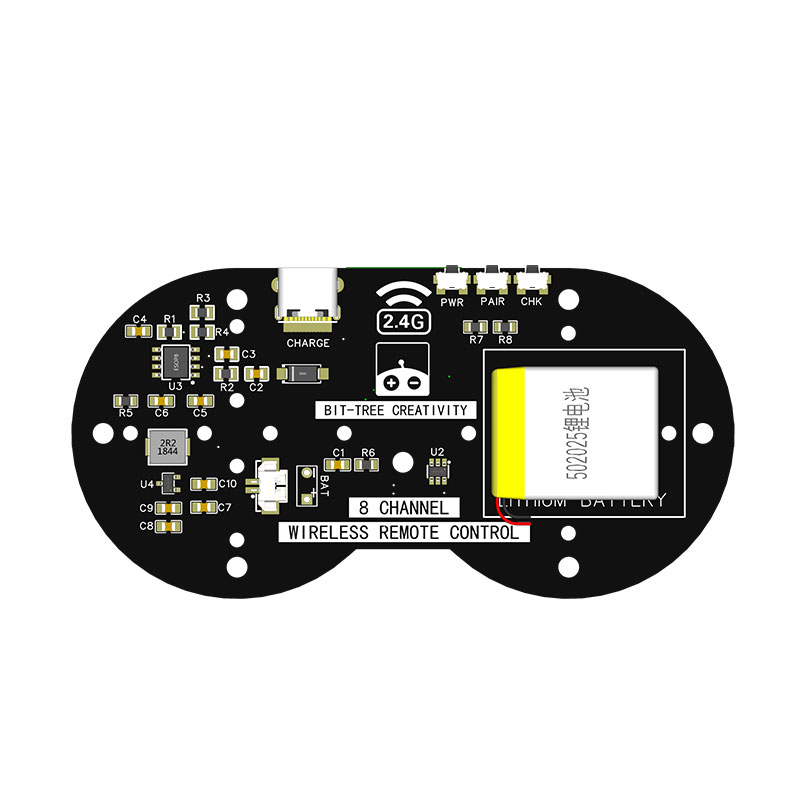

| 基础参数 | 模块型号 | 8 路无线遥控 TX 发射手柄 (带充电及电量显示)(A062) |

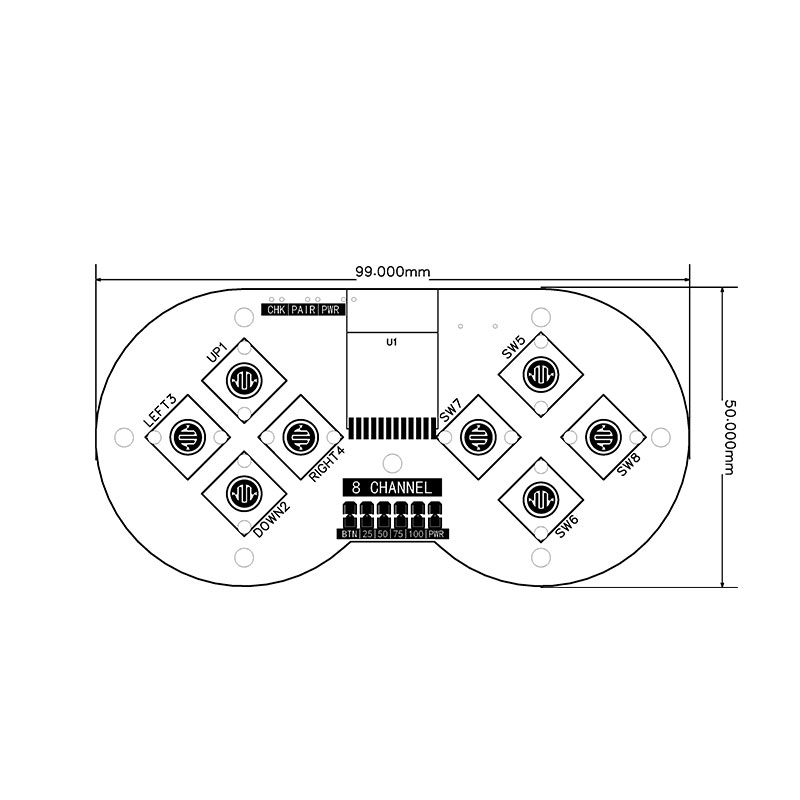

| 基础参数 | PCB 外形尺寸 | 99.00mm × 50.00mm |
| 基础参数 | 无线工作频段 | 2.4G ISM 工业频段，配套 A061 接收板成对使用 |

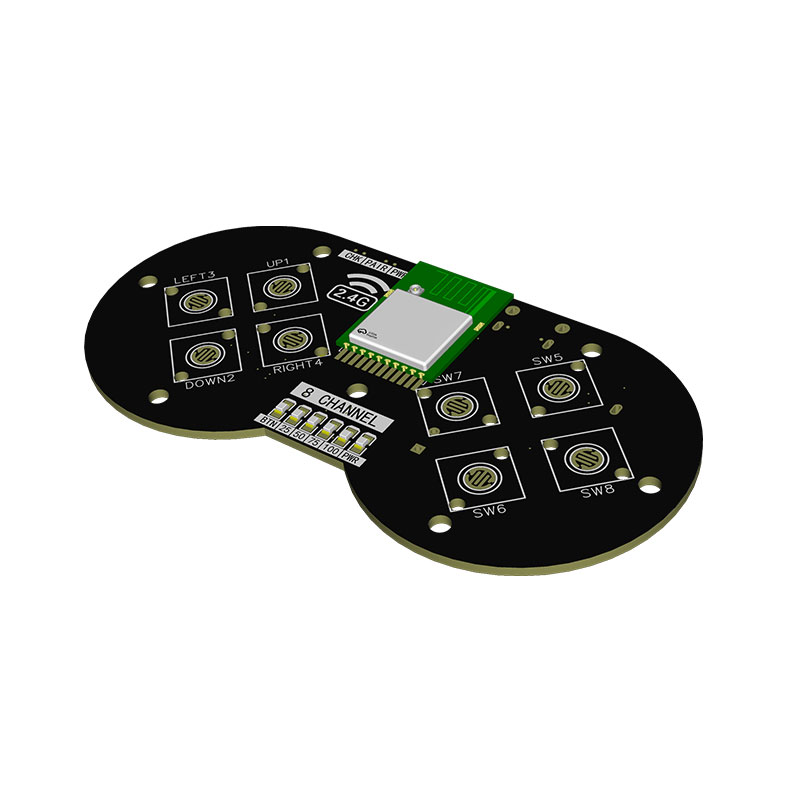

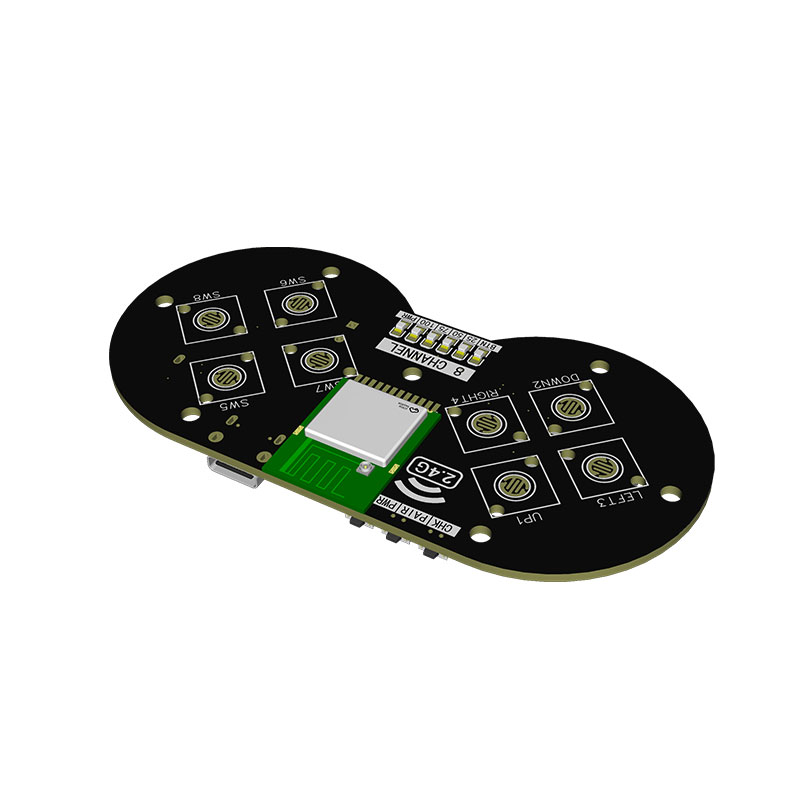

| 基础参数 | 按键布局 | 左侧 4 向按键 UP/DOWN/LEFT/RIGHT + 右侧 4 功能键 SW5/SW6/SW7/SW8，合计 8 路控制输出 |

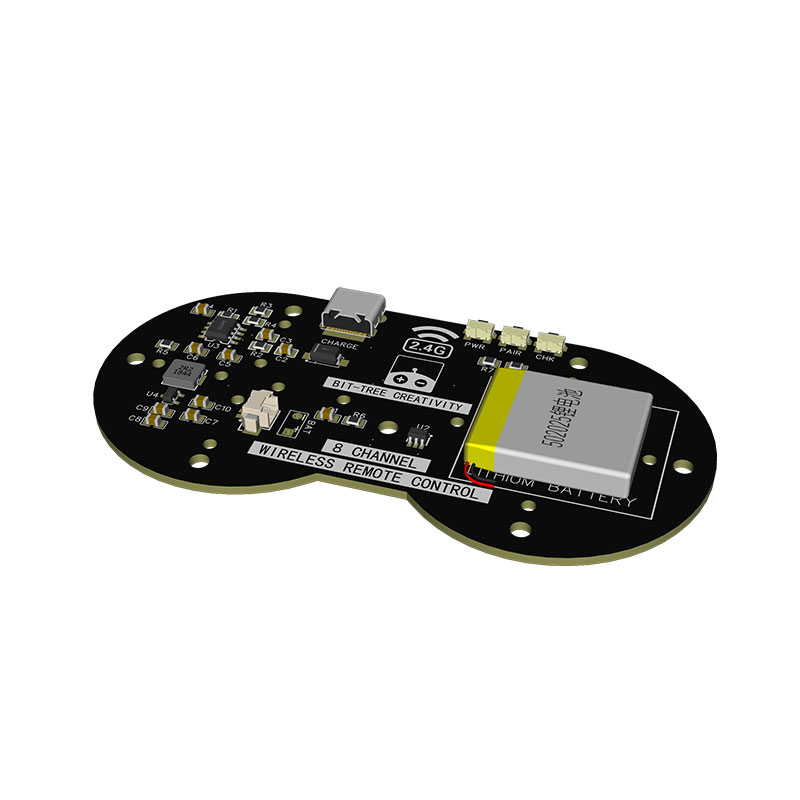

| 基础参数 | 内置供电 | 内置 502025 规格 3.7V 锂电池，Type-C 充电接口供电 |
| 基础参数 | 板载配套元件 | 4 档电量指示灯 (25%/50%/75%/100%)、PAIR 对码按键、PWR/CHK 电源状态指示灯 |
| 基础参数 | 产品重量 |
带壳重量：45克 |
| 按键通道对应定义 | UP1/DOWN2/LEFT3/RIGHT4 | 方向控制按键，对应接收板 OUT1~OUT4 通道 |
| 按键通道对应定义 | SW5/SW6/SW7/SW8 | 自定义功能按键，对应接收板 OUT5~OUT8 通道 |
| 接口与功能引脚 | CHARGE | Type-C 充电母座，支持边充电边操作 |
| 接口与功能引脚 | PAIR | 一键对码按键，用于和 A061 接收板绑定配对 |
| 接口与功能引脚 | PWR/CHK | 电源、通讯状态指示灯，反馈开机与配对连接状态 |
| 接口与功能引脚 | BTN 25/50/75/100 | 四档电量 LED，实时显示电池剩余容量 |
| 核心特性 - 人体工学手柄造型 | 游戏手柄布局，按键排布贴合手部操作，长时间操控不易疲劳 | |
| 核心特性 - 内置可充锂电池 | 自带锂电，无需外接电源线，无线自由操控，便携性强 | |
| 核心特性 - 四级电量可视化提醒 | 四段 LED 直观展示剩余电量，避免设备中途断电失控 | |
| 核心特性 - 一键快速配对 | 单键完成收发绑定，支持单手柄配对多块接收板、多手柄共用一块接收板 | |
| 核心特性 - Type-C 边充边用 | 通用 Type-C 充电口，充电过程可正常遥控，无需停机等待充满 | |
| 包装方案 | 可选包装 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
本模块为纯无线发射端，不需要烧录代码：
- 开机自动对码接收板
- 按键即可控制 8 路输出
- 支持充电、电量指示、对码 / 自检功能
