| 参数分类 | 项目 | 规格详情 |
|---|---|---|
| 基础参数 | 模块型号 | 12PIN FPC to XH2.54,PH2.0 转接板 (A060) |

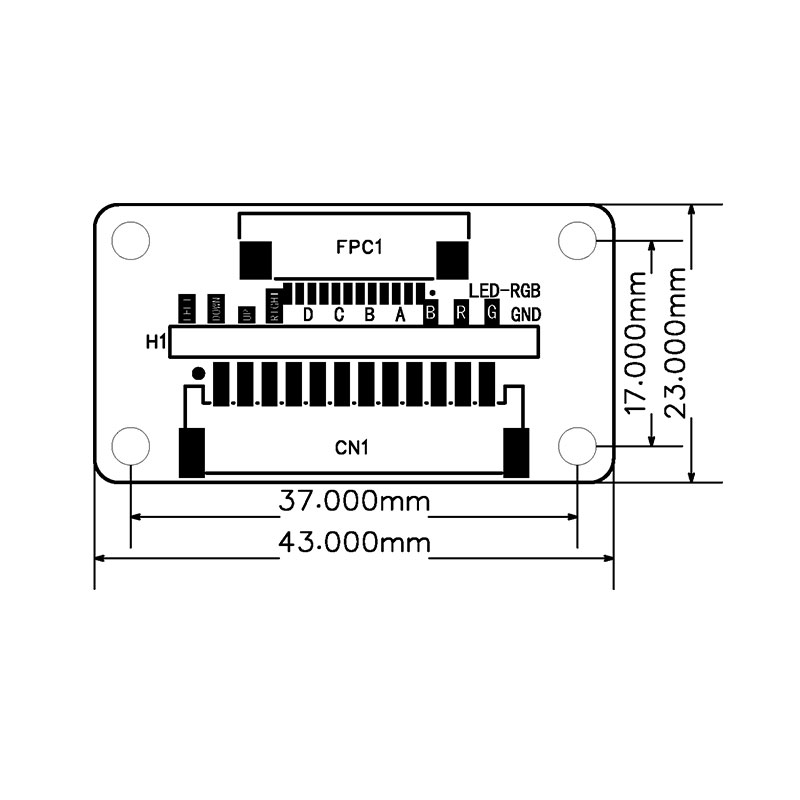

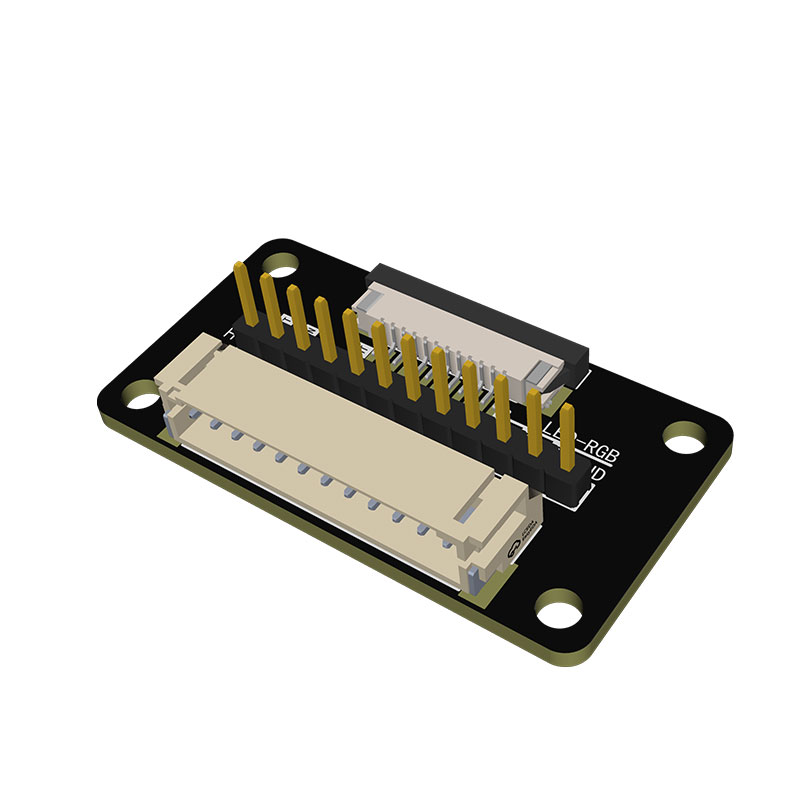

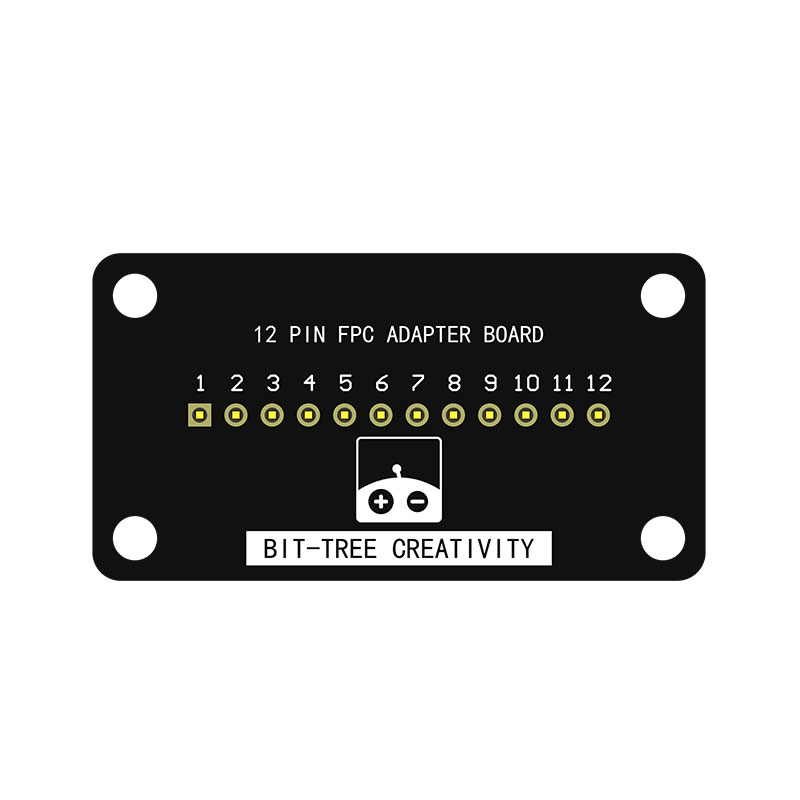

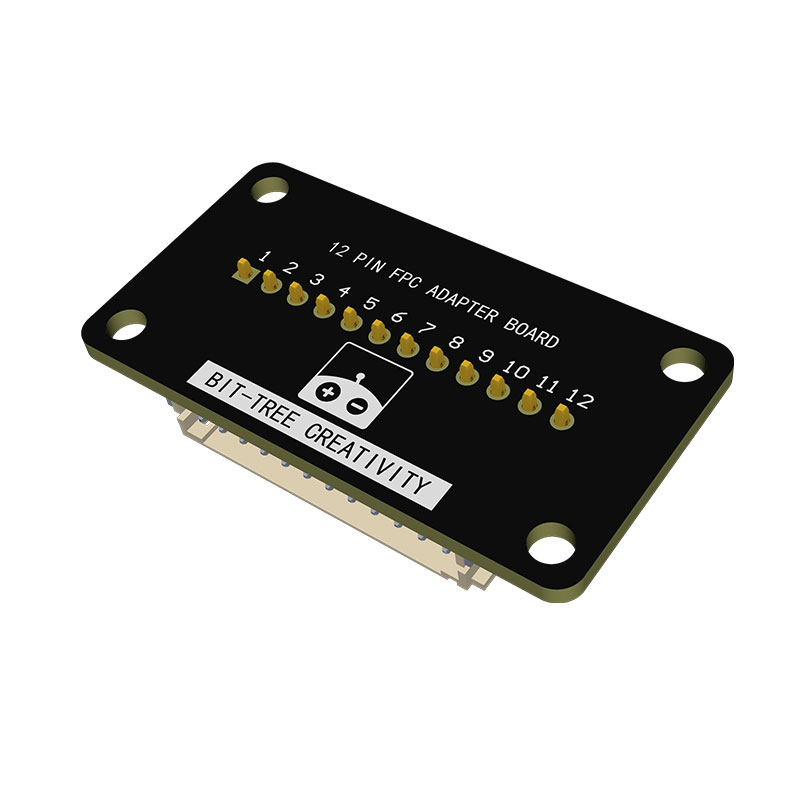

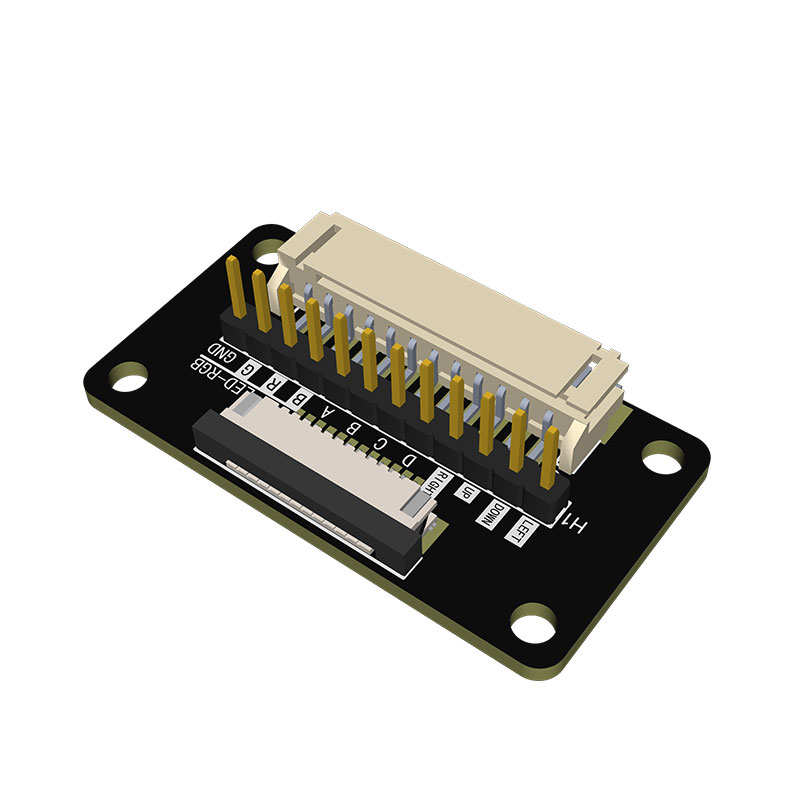

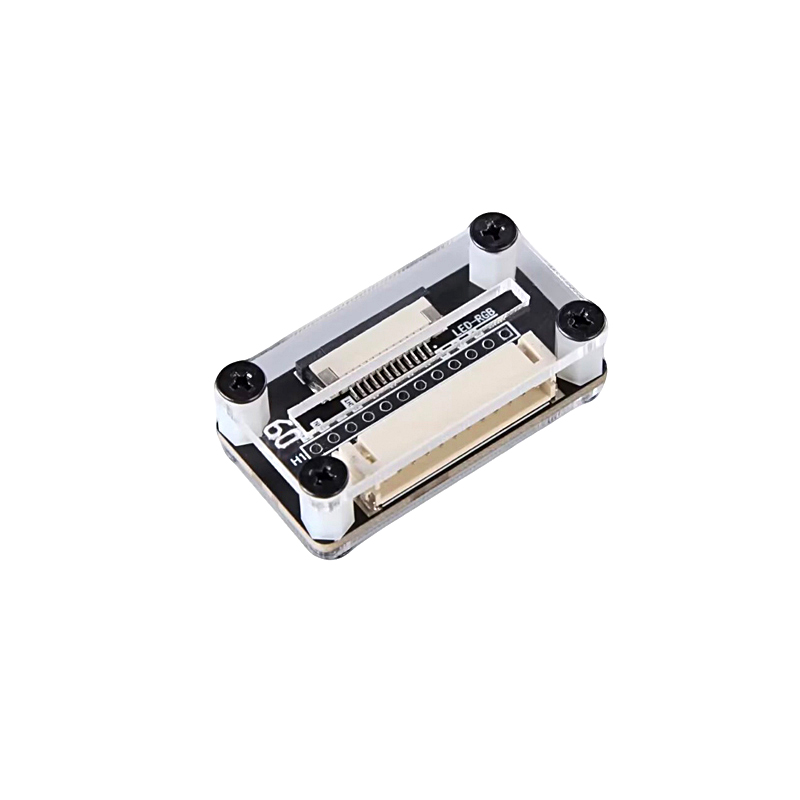

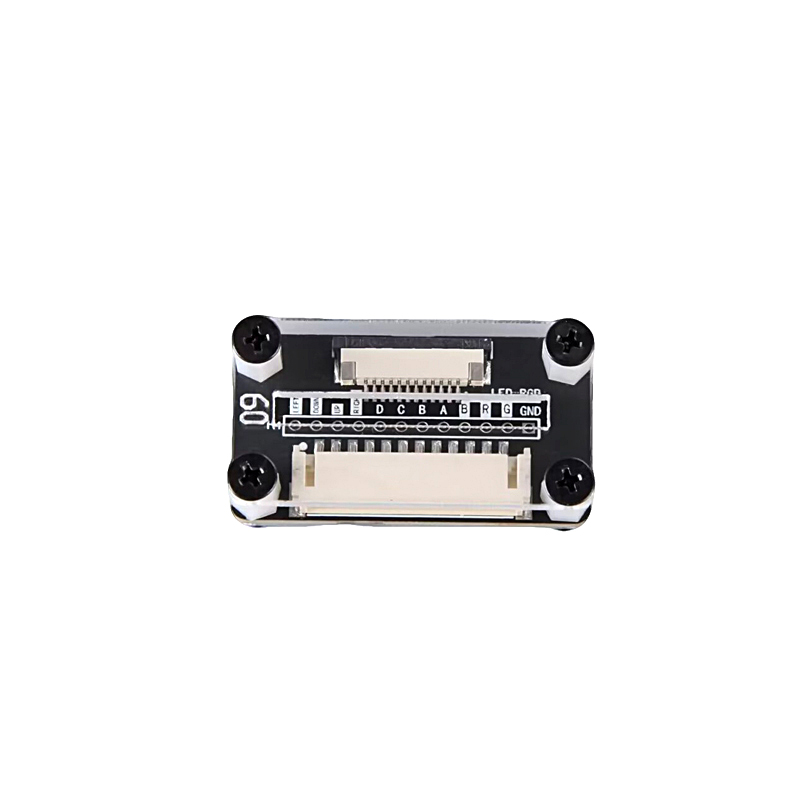

| 基础参数 | PCB 外形尺寸 | 43.00mm × 23.00mm |
| 基础参数 | 双接口配置 | 0.5mm 间距 12Pin FPC/FFC 插座 + 12Pin 通用排针（兼容 XH2.54、PH2.0 锁扣插座焊接） |
| 基础参数 | 线路定义 | 1:1 直通，FPC 引脚 1~12 与排针引脚 1~12 一一对应，无交叉布线 |
| 基础参数 | 适配排线 | 0.5mm 间距 12 芯 FPC/FFC 软排线，上接、下插两种插座通用款均可兼容 |
| 基础参数 | 信号支持 | 支持 3.3V~5V 电平信号与电源线路传输 |
| 基础参数 | 丝印标识 | PCB 印刷引脚编号 1~12、功能丝印（UP/DOWN/LEFT/RIGHT/LED-RGB 等） |
| 基础参数 | 产品重量 |
带壳重量：12克——裸板重量：5克 |
| CN1/H1 双接口引脚定义 | FPC1~FPC12 | 与另一侧排针 1~12 完全直通，信号一一对应 |
| 功能兼容信号示例 | 适配游戏手柄按键信号、RGB 三色灯控（R/G/B/GND）、单片机通用 IO 输入输出 | |
| 核心特性 - 双接口一体设计 | 一侧 FPC 软排线座，一侧标准直插排针；可直插杜邦线，也可焊装 XH2.54/PH2.0 线束插座，兼顾调试与量产 | |
| 核心特性 - 1:1 无交叉直通 | 线路完全一一对应，不改动原有排线引脚定义，无需修改底层程序代码 | |
| 核心特性 - 四角固定孔 | PCB 预留安装定位孔，可锁螺丝固定在设备外壳、面包板，防止排线拉扯松动断线 | |
| 核心特性 - 广兼容 FPC | 通用 0.5mm 间距 12 芯柔性排线，适配手柄、红外阵列、OLED、传感器等绝大多数 FPC 接口模组 | |
| 核心特性 - 调试友好丝印 | 每一路引脚清晰编号并标注常用功能，万用表、逻辑分析仪可直接测量，无需拆焊软排线 | |
| 包装方案 | 可选包装 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
硬件说明
本模块为纯转接板，无电气元件，只做信号连通：
- 一侧：12PIN FPC 插座（接模块 FPC 线）
- 另一侧：PH2.0 / XH2.54 端子（接单片机 / 杜邦线）
