比特树创造力 - AOD4184大功率PWM调光调速模组

参数分类	项目	规格详情
基础信息	产品型号	A030
基础信息	产品名称	AOD4184 大功率 PWM 调光调速模组 (A030)

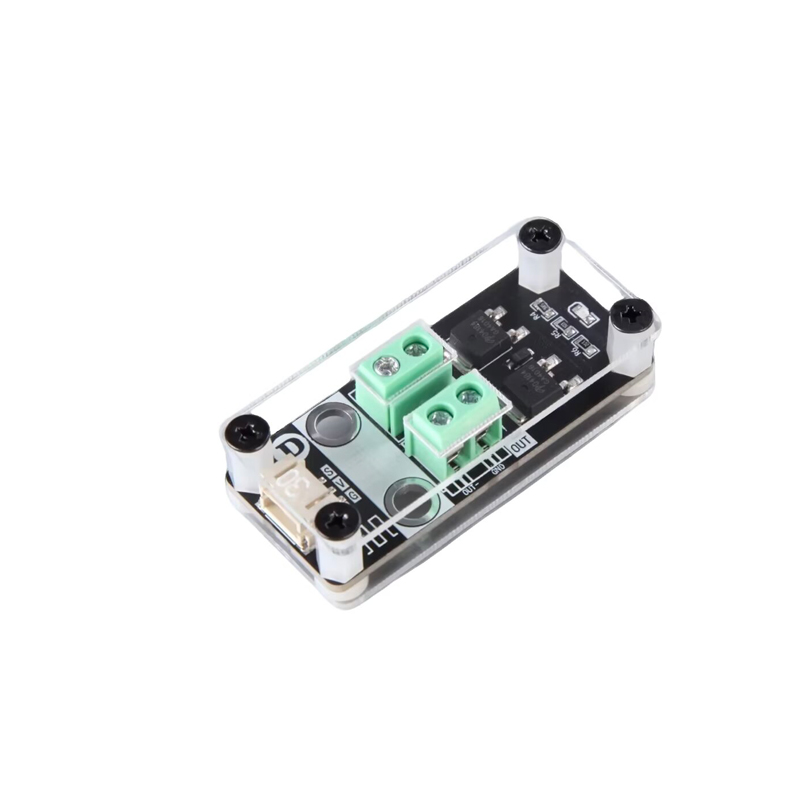

基础信息	产品重量	带壳重量：17克——裸板重量：8克
电气参数	负载输入电压	DC 5~40V
电气参数	最大持续负载电流	40A
接口引脚	S	PWM / 数字控制信号输入，高电平导通 MOS 管，低电平关断
接口引脚	G	控制信号公共地，必须与单片机主控 GND 共地
接口引脚	V	模块驱动电路供电正极，为栅极驱动回路供电

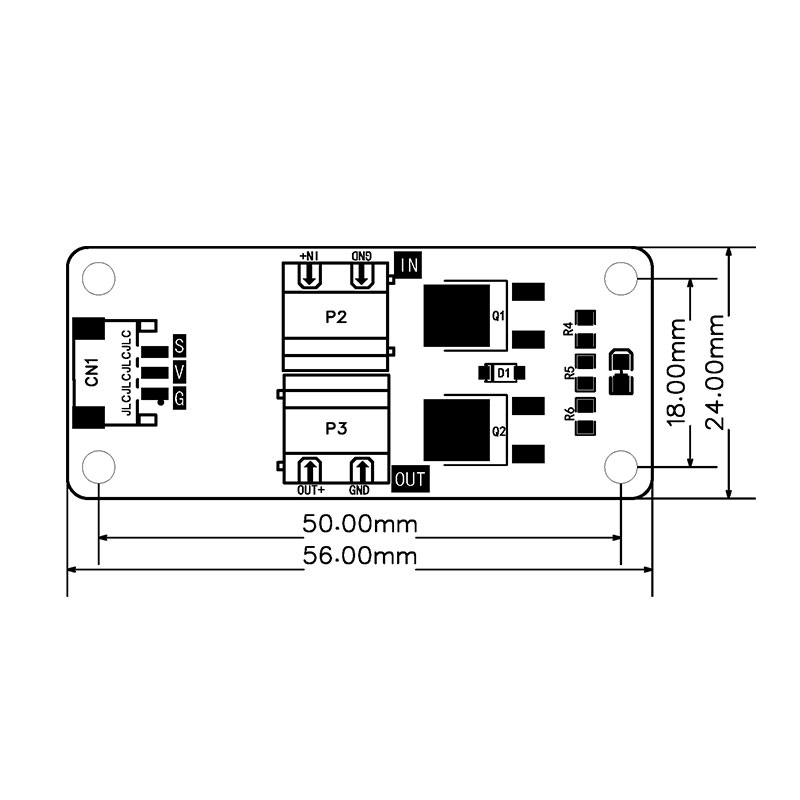

物理参数	模块外形尺寸	见附图
使用注意事项	极性保护	严禁负载正负极反接，反向接入会直接烧毁模组
使用注意事项	负载匹配	被控电机、灯组等负载的电压、电流不得超过模组额定参数
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

#define PWM_PIN 2

void setup() {
  pinMode(PWM_PIN, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // 逐渐变亮/变快
  for(int i=0; i<=255; i++){
    analogWrite(PWM_PIN, i);
    delay(10);
  }
  // 逐渐变暗/变慢
  for(int i=255; i>=0; i--){
    analogWrite(PWM_PIN, i);
    delay(10);
  }
}
