| 分类 | 项目 | 规格 / 定义说明 |
|---|---|---|
| 基础信息 | 模块名称 |

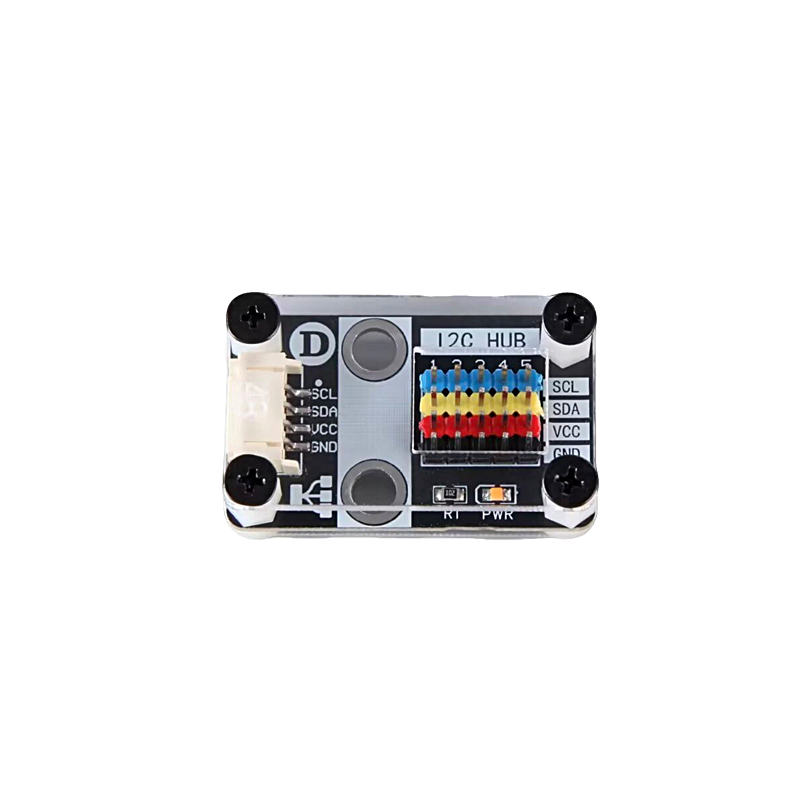

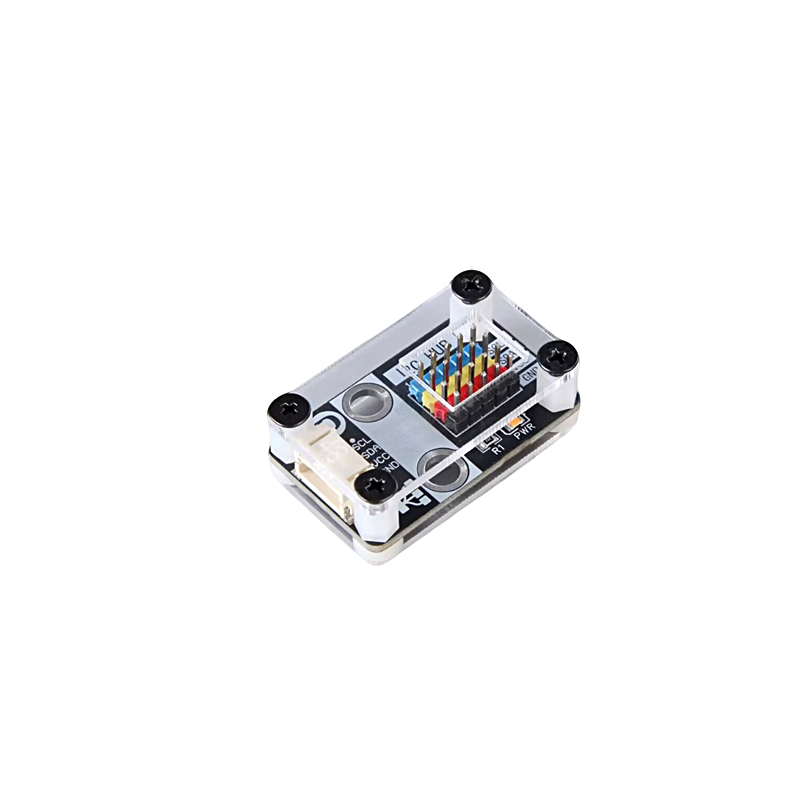

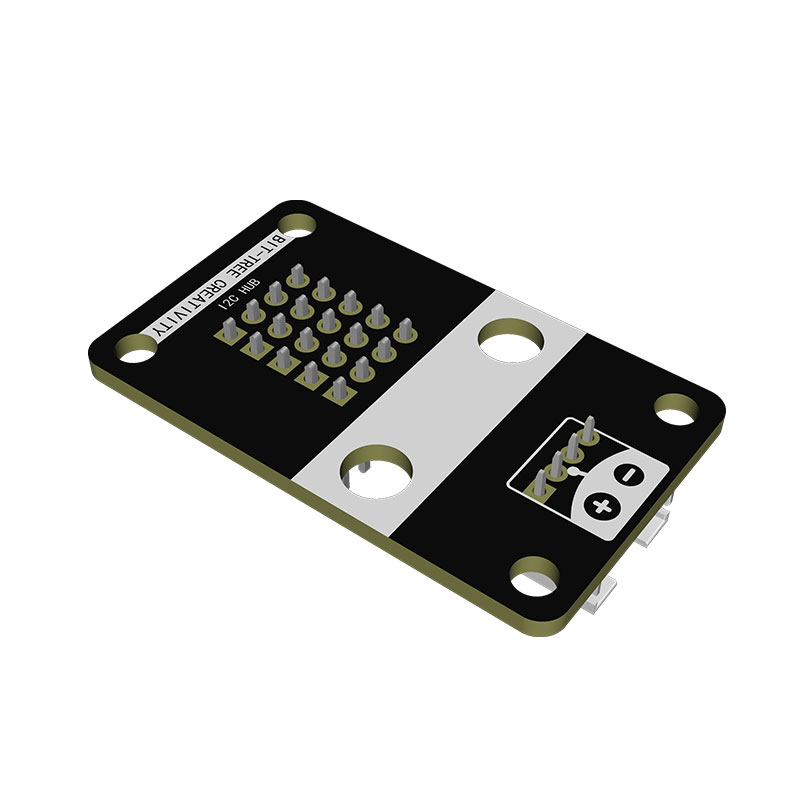

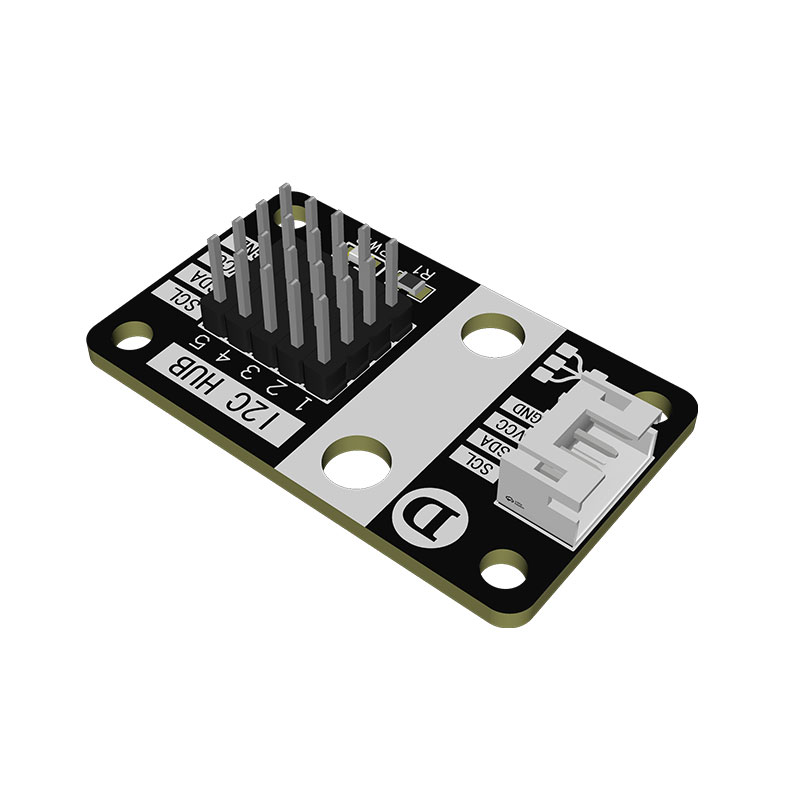

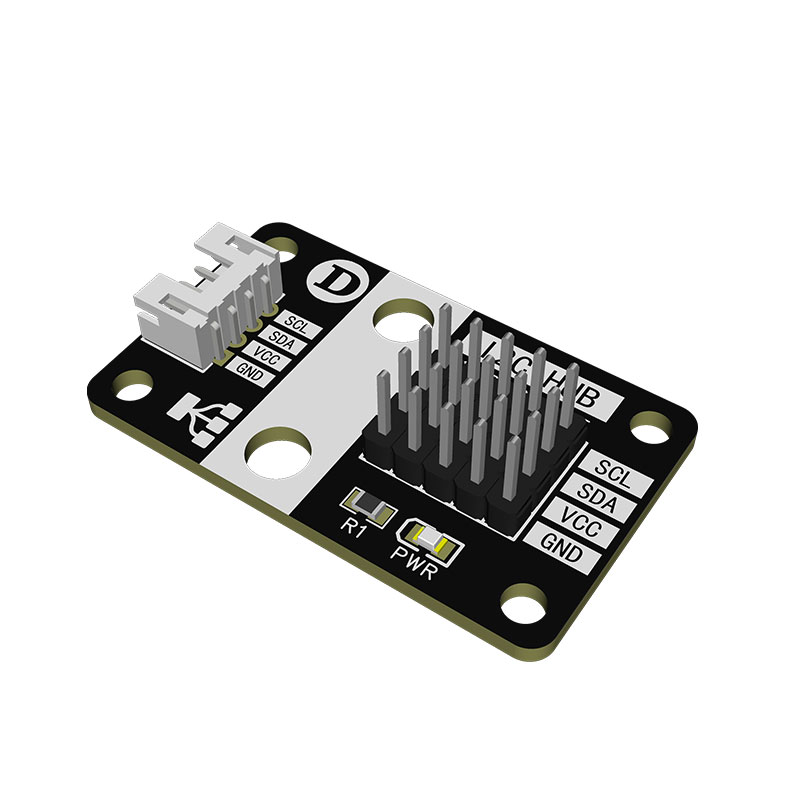

5路IIC分线器HUB扩展板 |
| 核心功能 | 1 路 I2C 信号扩展为 5 路独立通道，支持多设备并联通信 | |

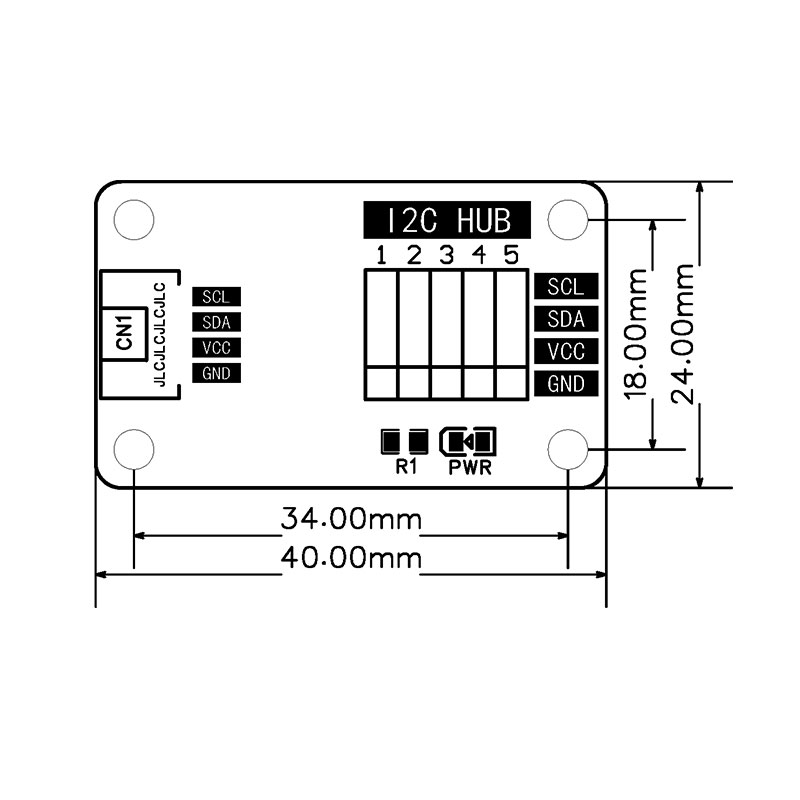

| PCB 尺寸 | 40.00mm × 24.00mm（带 4 个标准安装孔） | |
| 通道数量 | 5 路独立 I2C 输出通道（标注 1-5） | |
| 适配场景 | 多传感器项目（温湿度 / 光照 / 压力传感器、OLED 屏）、单片机 I2C 接口扩展、地址冲突设备并联 | |
| 电气参数 | 工作电压 | 3.3V~5V DC（兼容主流单片机系统） |
| 总线协议 | 标准 I2C（SCL/SDA） | |
| 板载元件 | PWR 电源指示灯、限流电阻 R1 | |
| 主接口 CN1 | GND | 电源公共地，必须与单片机共地 |
| VCC | 模块供电正极，接 3.3V/5V 电源 | |
| SDA | I2C 串行数据输入引脚 | |
| SCL | I2C 时钟信号输入引脚 | |
| 扩展通道（1-5） | GND/VCC | 为扩展设备提供电源 |
| SDA/SCL | 独立 I2C 数据 / 时钟信号输出，连接传感器或设备 |
