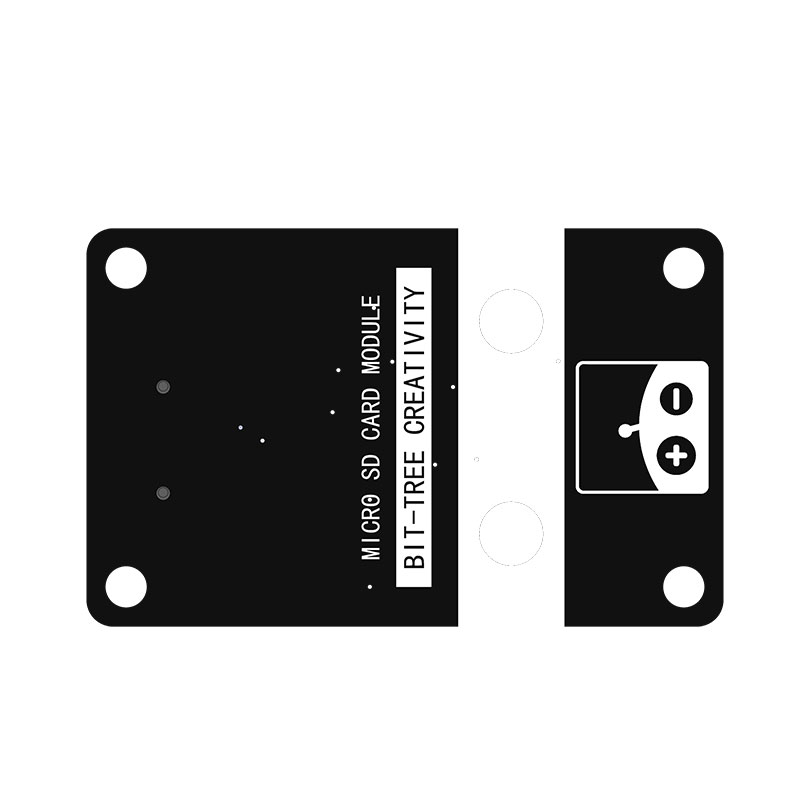

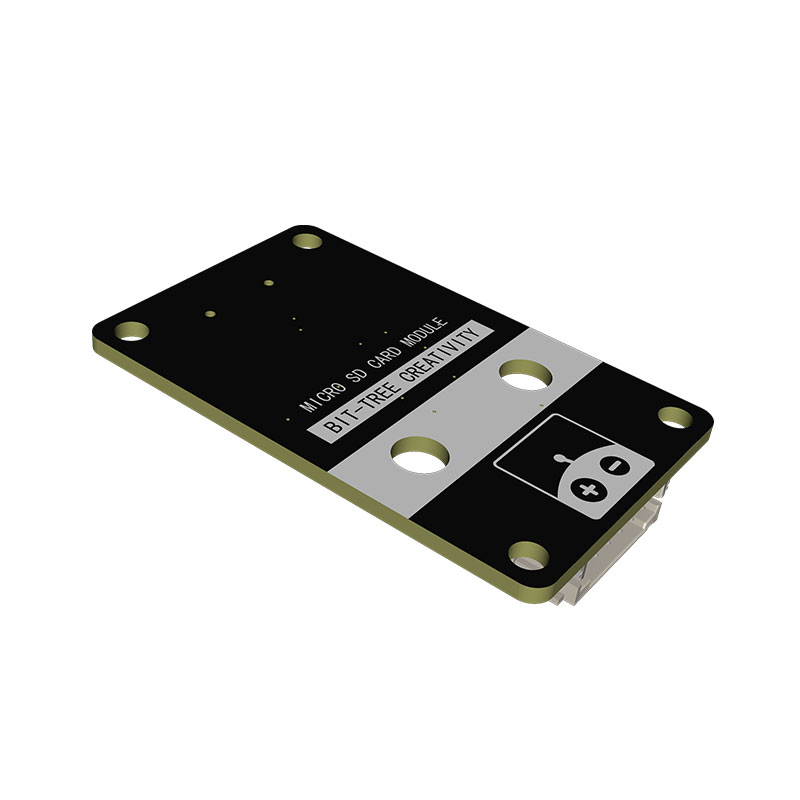

比特树创造力 - TF卡读写模组

参数分类	项目	规格详情
基础信息	产品型号	A038
基础信息	模块名称	TF 卡读写模组 (A038)
基础信息	核心功能	MicroSD/TF 卡读写，支持 FAT32 文件系统操作

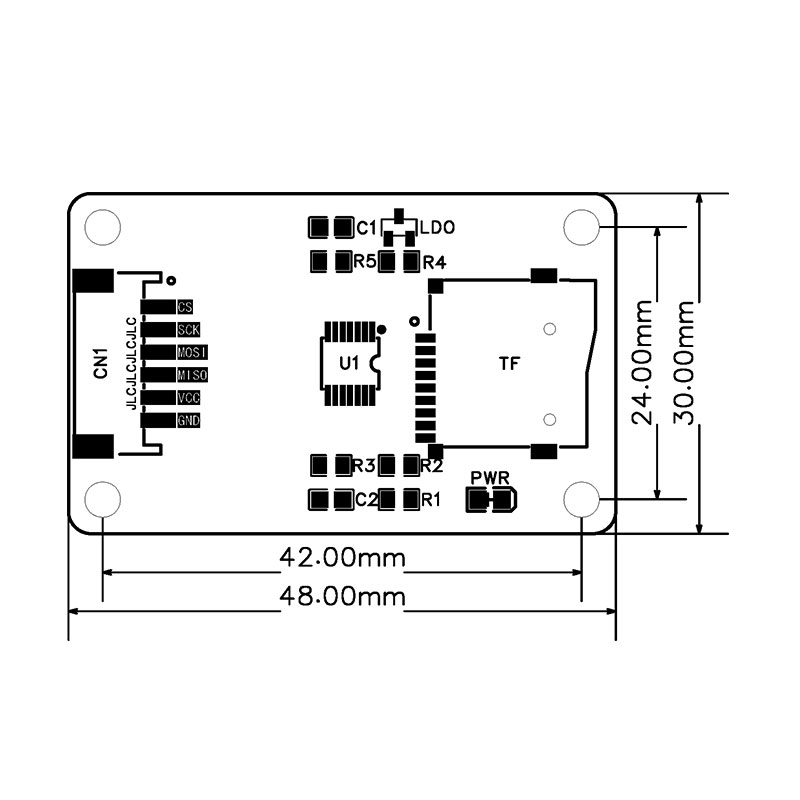

基础信息	PCB 尺寸	48.00mm × 30.00mm

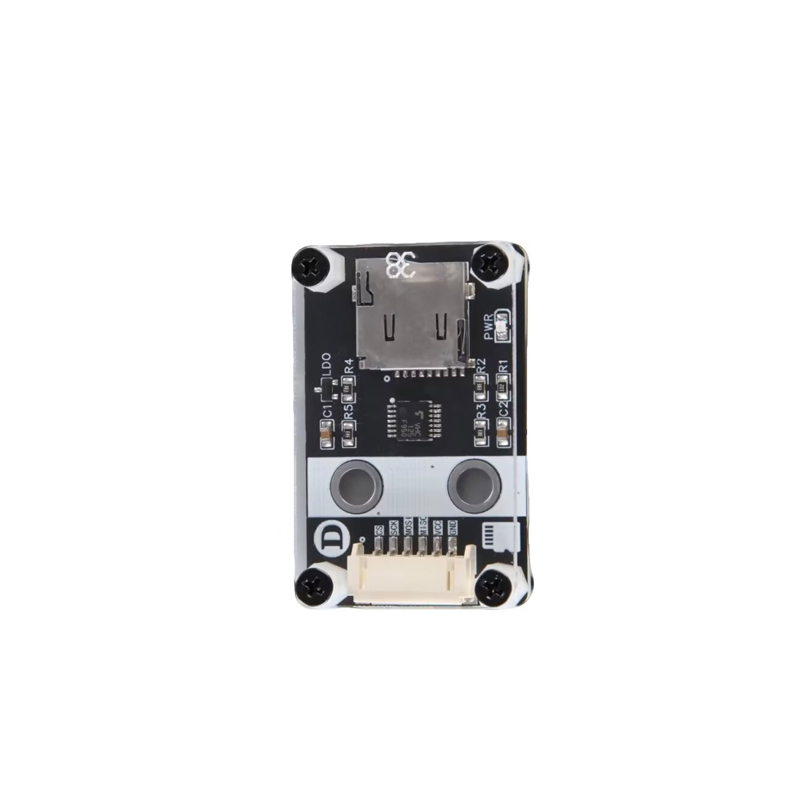

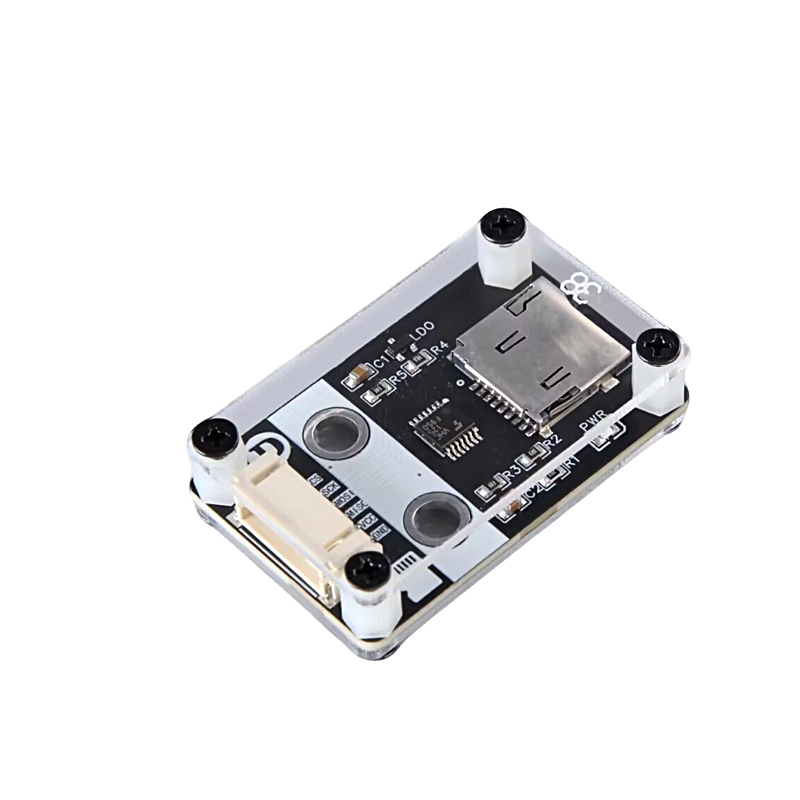

基础信息	产品重量	带壳重量：15克——裸板重量：6克
基础信息	典型应用	数据记录仪、设备日志存储、配置文件读写、多媒体数据存储
电气参数	输入供电电压	5V DC；板载 LDO 稳压，输出 3.3V 供给 TF 卡
电气参数	常规工作电流	10~50mA，读写峰值电流约 100mA
电气参数	通信总线	SPI 通信模式，最高速率 10MHz 以上
电气参数	兼容存储卡	MicroSD/TF 卡（SD/SDHC/SDXC），支持 FAT16/FAT32 文件系统

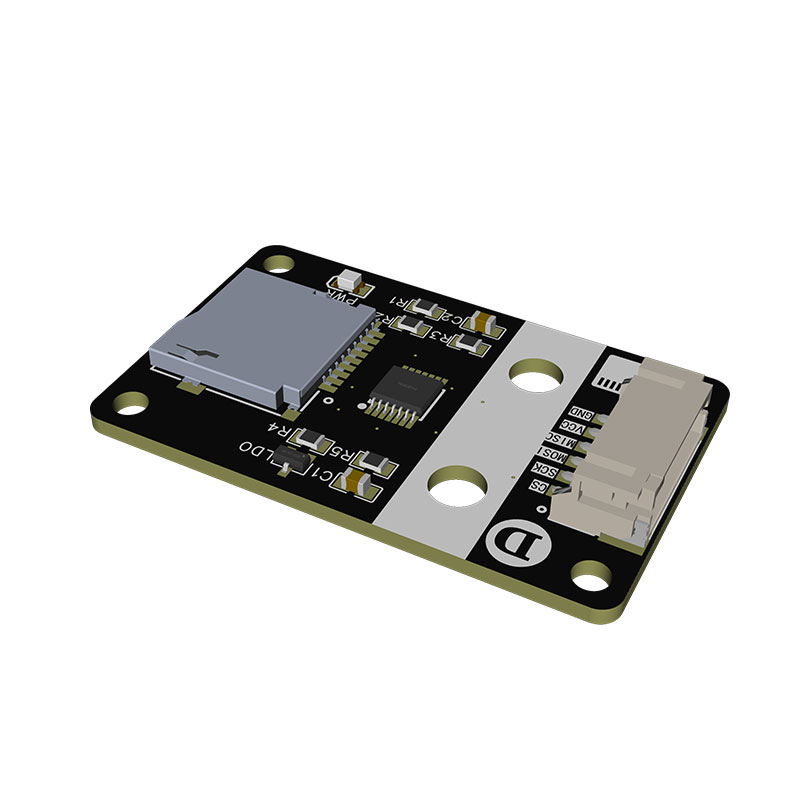

板载元器件	集成器件	电平转换芯片、LDO 稳压芯片、TF 卡座、PWR 电源指示灯
CN1 接口引脚定义	GND	电源公共地，必须与单片机共地
CN1 接口引脚定义	VCC	模块供电引脚，接入 5V 电源
CN1 接口引脚定义	MISO	SPI 主机输入 / 从机输出，接单片机 MISO 引脚
CN1 接口引脚定义	MOSI	SPI 主机输出 / 从机输入，接单片机 MOSI 引脚
CN1 接口引脚定义	SCK	SPI 同步时钟，接单片机 SCK 引脚
CN1 接口引脚定义	CS	SPI 片选信号，接单片机普通 IO，低电平有效
包装方案	可选包装	①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒

硬件接线

VCC → 5V
GND → GND
MISO → D12
MOSI → D11
SCK → D13
CS → D4

Arduino DEMO 代码（创建 / 写入 / 读取文件）

#include <SPI.h>
#include <SD.h>

#define CS_PIN 4

void setup() {
  Serial.begin(9600);
  while (!Serial);

  Serial.println("初始化TF卡...");
  if (!SD.begin(CS_PIN)) {
    Serial.println("TF卡初始化失败！");
    return;
  }
  Serial.println("TF卡初始化成功");

  // 写入文件
  File dataFile = SD.open("log.txt", FILE_WRITE);
  if (dataFile) {
    dataFile.println("Hello BIT-TREE");
    dataFile.close();
    Serial.println("写入完成");
  } else {
    Serial.println("打开文件失败");
  }

  // 读取文件
  dataFile = SD.open("log.txt");
  if (dataFile) {
    Serial.println("文件内容：");
    while (dataFile.available()) {
      Serial.write(dataFile.read());
    }
    dataFile.close();
  } else {
    Serial.println("读取文件失败");
  }
}

void loop() {
  delay(1000);
}

硬件接线
