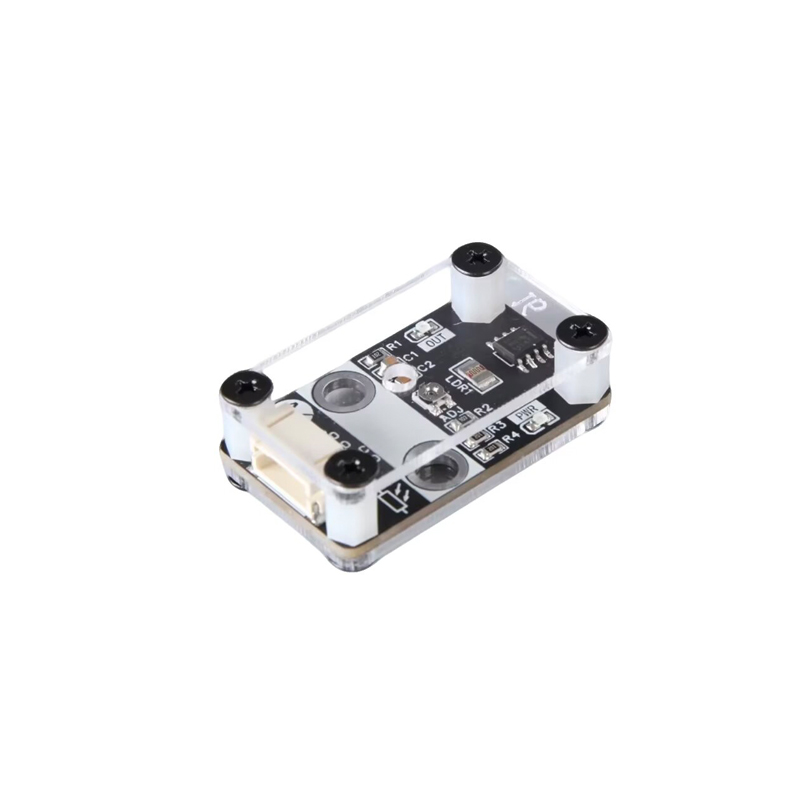

| 类别 | 项目 | 详细信息 |
|---|---|---|

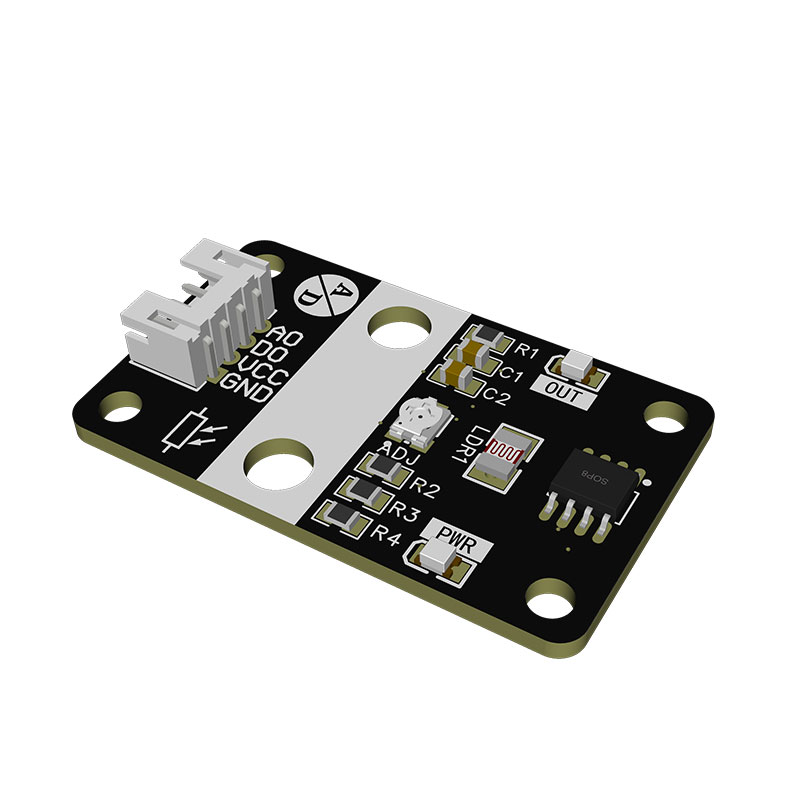

| 模块基础参数 | 核心元件 | 光敏电阻+ 比较器芯片 |
| PCB 尺寸 | 40.00mm × 24.00mm | |
| 安装孔间距 | 34.00mm × 18.00mm | |
| 接口类型 | 1 个 4Pin XH2.54 连接器 | |

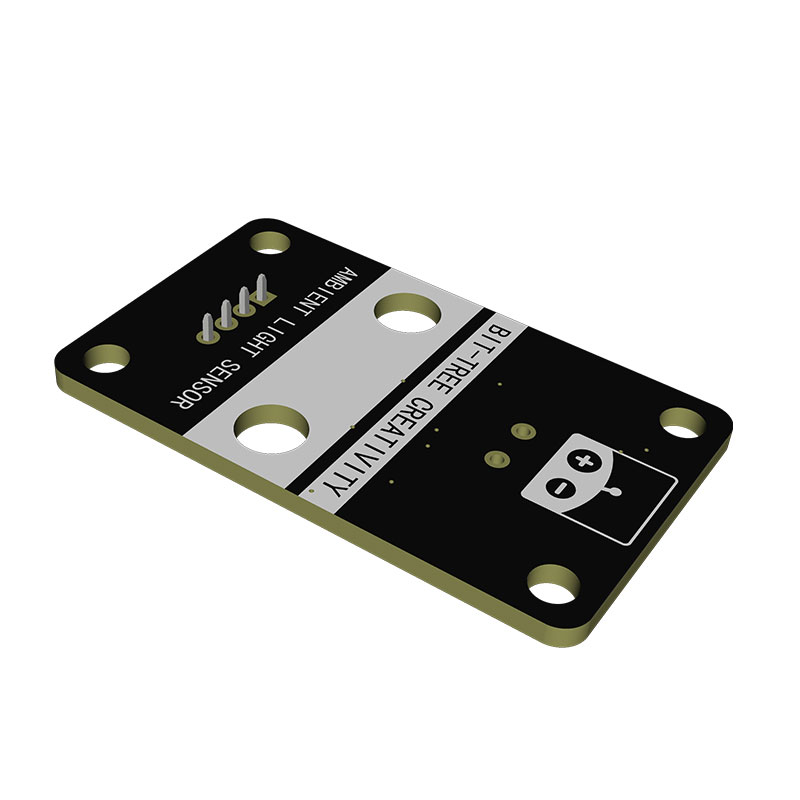

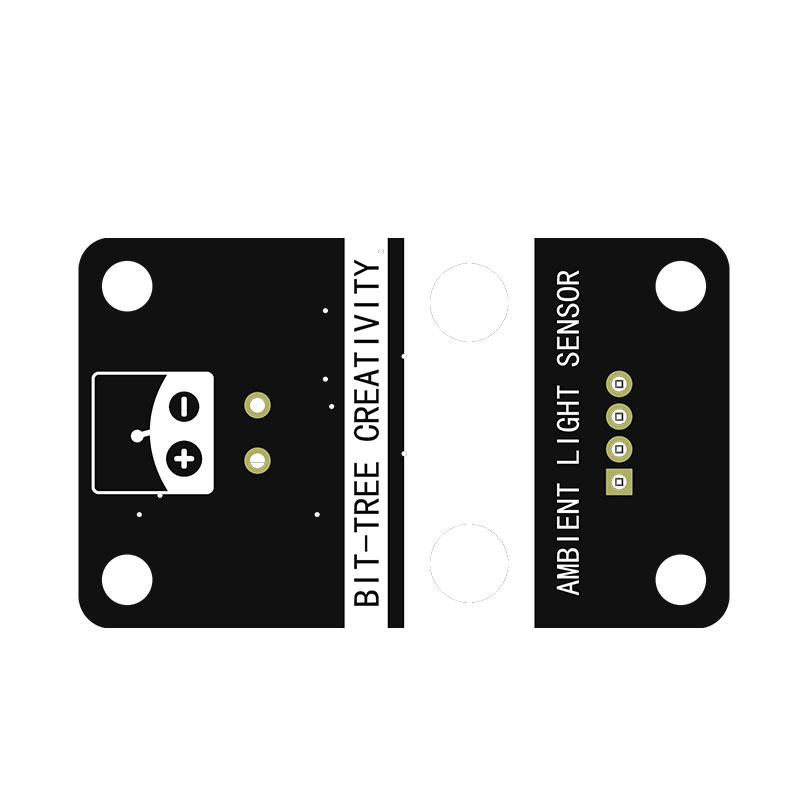

| 丝印标识 | AMBIENT LIGHT SENSOR、BIT-TREE CREATIVITY | |
| 输出方式 | 模拟信号输出（AO）+ 数字开关量输出（DO） | |
| 可调功能 | 带 ADJ 电位器，可调节数字输出的触发阈值 | |
| 4Pin 主接口（CN1）引脚定义 | 引脚 1 | AO：模拟量输出，电压随光照强度线性变化（光线越亮，电压越高） |
| 引脚 2 | DO：数字开关量输出，光照强度超过设定阈值时输出高低电平（由电位器调节） | |
| 引脚 3 | VCC：模块供电正极，常见工作电压为 3.3V~5V | |
| 引脚 4 | GND：电源地，必须与主控共地 | |
| 其他板载标识 | PWR | 电源指示灯，模块上电后点亮 |
| OUT | 数字输出状态指示灯，DO 有效时点亮 |
#define PIN_AO A0 // 模拟输出
#define PIN_DO 2 // 数字输出
void setup() {
Serial.begin(9600);
pinMode(PIN_DO, INPUT);
}
void loop() {
int value = analogRead(PIN_AO);
int state = digitalRead(PIN_DO);
Serial.print("光照强度：");
Serial.print(value);
Serial.print(" | 开关状态：");
Serial.println(state ? "亮" : "暗");
delay(200);
}
