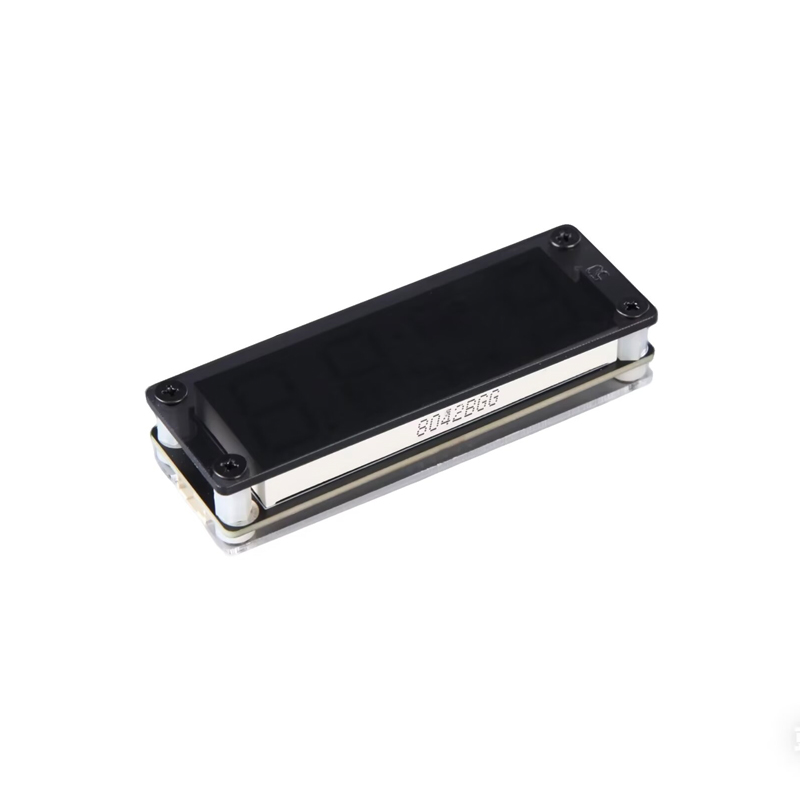

| 参数分类 | 项目 | 规格详情 |
|---|---|---|
| 基础参数 | 模块型号 | TM1637_0.8 寸四位数码管模组带时钟点 (A050) |
| 基础参数 | 数码管型号 | SEG8042BS，4 位共阳 / 共阴可选，自带小数点、时钟分隔点 |
| 基础参数 | 驱动芯片 | TM1637 专用 LED 数码管驱动芯片，支持 8 级亮度软件调节 |
| 基础参数 | 数码管规格 | 0.8 英寸，单字高度 20mm；4 位七段数码管，每一位独立时钟小数点 |
| 基础参数 | PCB 外形尺寸 | 88.00mm × 30.00mm，预留安装固定孔 |
| 基础参数 | 可视显示区域 | 80.00mm × 22.00mm，4 个独立时钟点，支持 XX:XX 时间格式显示 |
| 基础参数 | 供电电压 | 3.3V~5V DC，推荐 5V 供电，兼容 3.3V 单片机系统 |
| 基础参数 | 通信接口 | 两线制（CLK 时钟 + DIO 数据），模拟 I2C 通信协议 |
| 基础参数 | 板载硬件功能 | PWR 电源指示灯、亮度软件调节、防反插 4P 接口、电源滤波电路 |
| 基础参数 | 产品重量 |
带壳重量：41克——裸板重量：26克 |

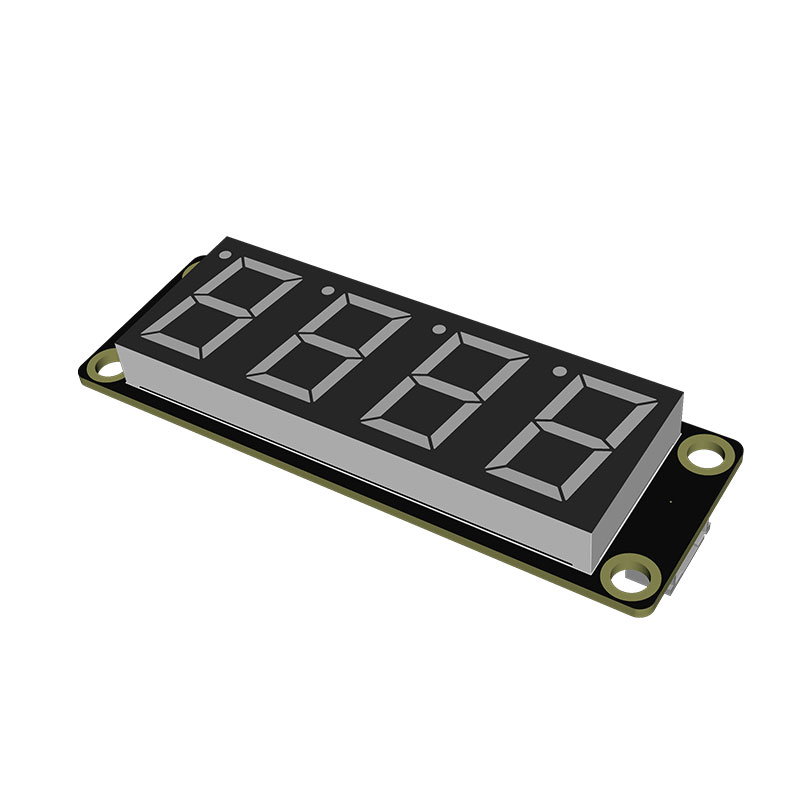

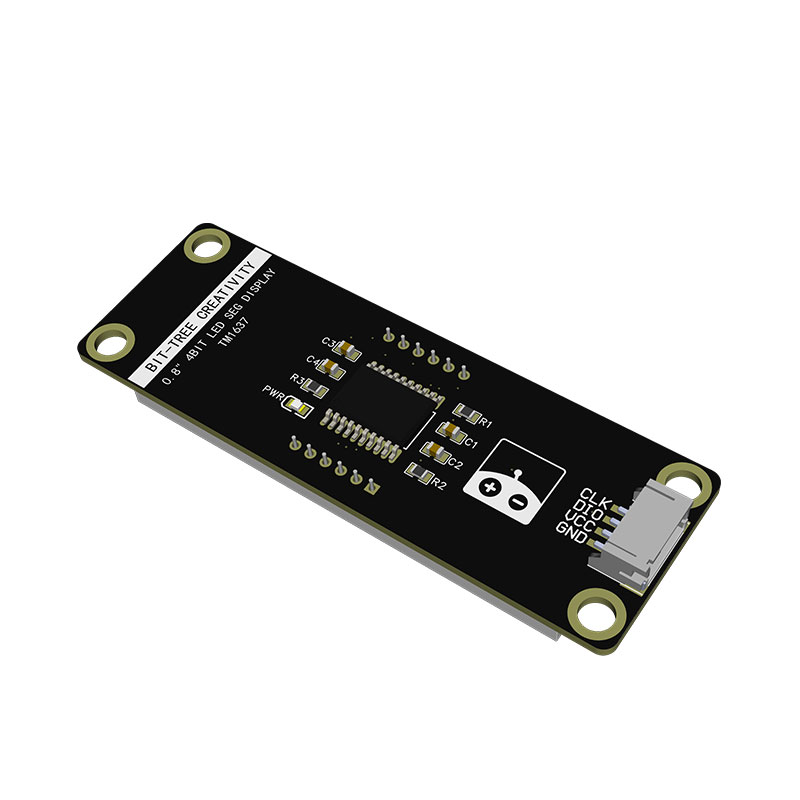

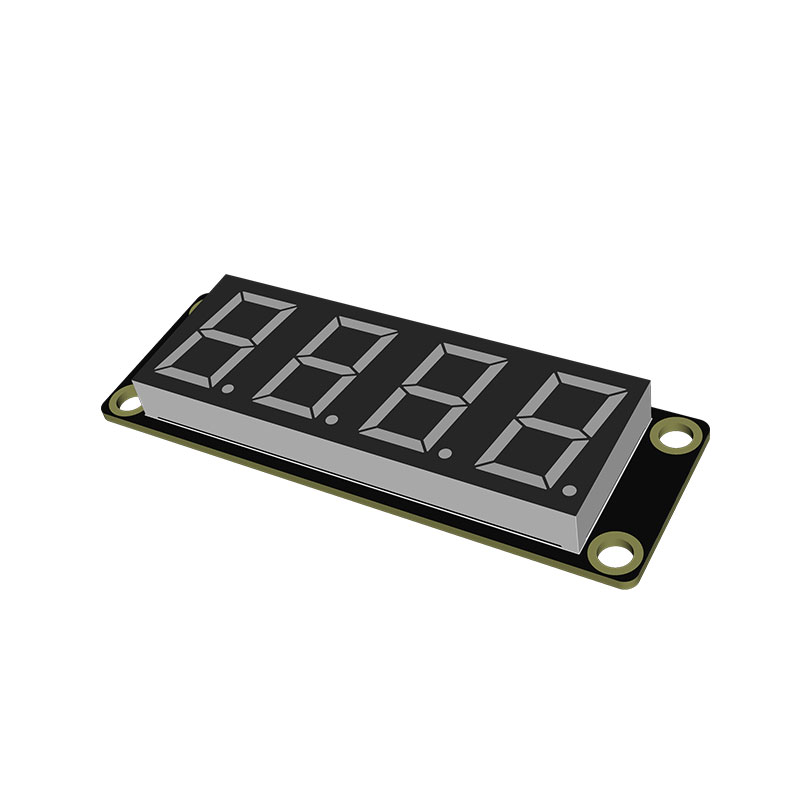

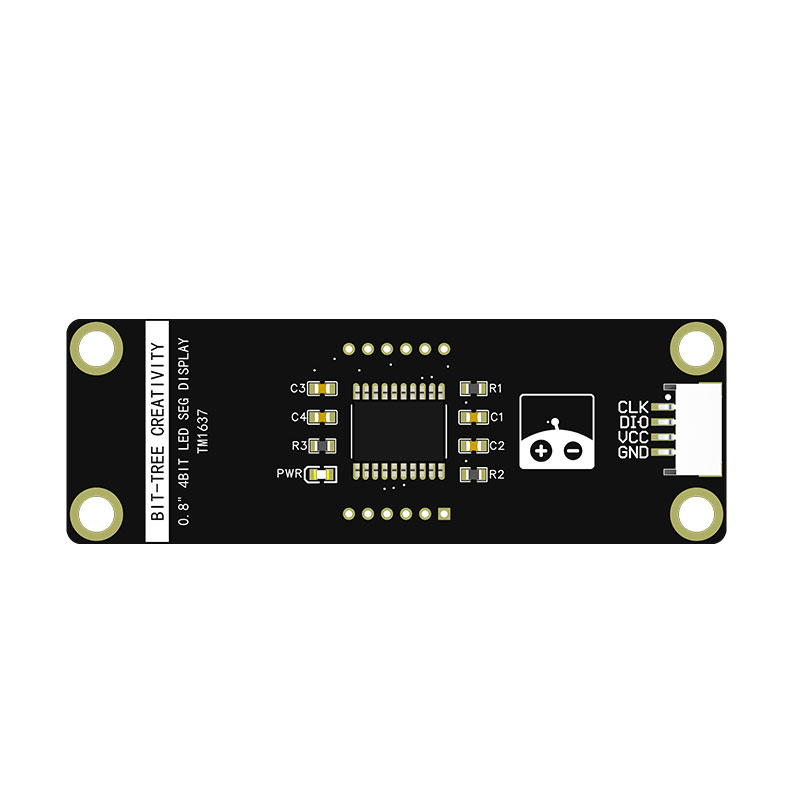

| 4Pin 接口引脚定义 | CLK | 同步时钟信号引脚，可接单片机任意通用数字 IO |
| 4Pin 接口引脚定义 | DIO | 双向数据信号引脚，可接单片机任意通用数字 IO |
| 4Pin 接口引脚定义 | VCC | 电源正极，接入 5V/3.3V 供电 |
| 4Pin 接口引脚定义 | GND | 电源负极，必须与单片机系统共地 |
| 核心特性 - 时钟点显示 | 每位数码管配备独立小数点，可点亮中间分隔点实现 XX:XX 时钟样式 | |
| 核心特性 - 亮度控制 | 内置 8 级亮度调节寄存器，程序可动态切换屏幕明暗 | |
| 核心特性 - 内置扫描驱动 | 芯片自带自动扫描电路，单片机无需循环手动刷新，降低主控负载与 IO 占用 | |
| 核心特性 - 抗干扰设计 | 板载电源滤波电容，抑制供电波纹，长时间显示无闪烁、跳数 | |
| 包装方案 | 可选包装 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
硬件接线
- VCC → 5V
- GND → GND
- CLK → D2
- DIO → D3
#include "TM1637.h"
#define CLK_PIN 2
#define DIO_PIN 3
TM1637 tm1637(CLK_PIN, DIO_PIN);
void setup() {
tm1637.init();
tm1637.set(BRIGHT_TYPICAL); // 亮度设置
}
void loop() {
// 显示 12:34（带冒号）
tm1637.display(0, 1);
tm1637.display(1, 2);
tm1637.display(2, 3);
tm1637.display(3, 4);
tm1637.point(1); // 点亮时钟点
delay(2000);
// 显示 8888
tm1637.display(0, 8);
tm1637.display(1, 8);
tm1637.display(2, 8);
tm1637.display(3, 8);
tm1637.point(0); // 关闭时钟点
delay(2000);
}
