| 分类 | 项目 | 规格说明 |
|---|---|---|

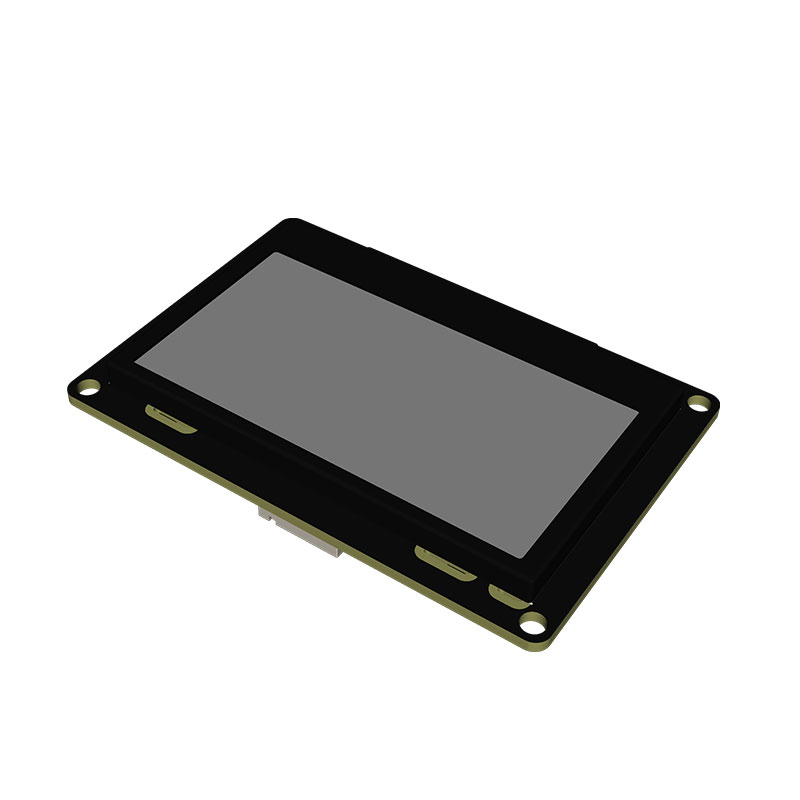

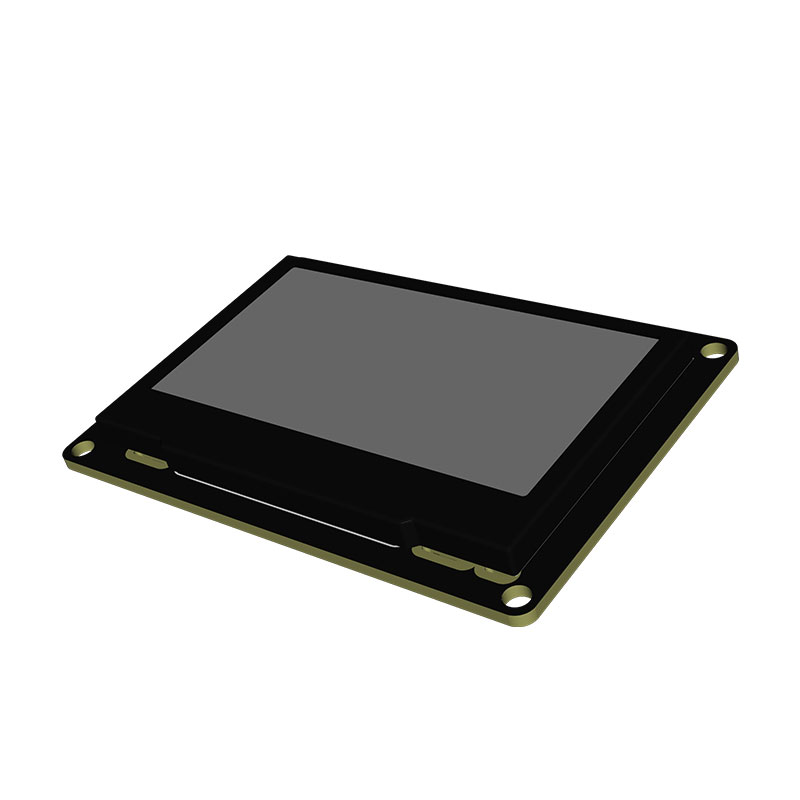

| 基础信息 | 屏幕尺寸 | 2.4 英寸 |
| 通信协议 | I2C（IIC）接口 | |
| 可选颜色 | 白 / 绿 / 蓝 / 黄 四种显示颜色 | |

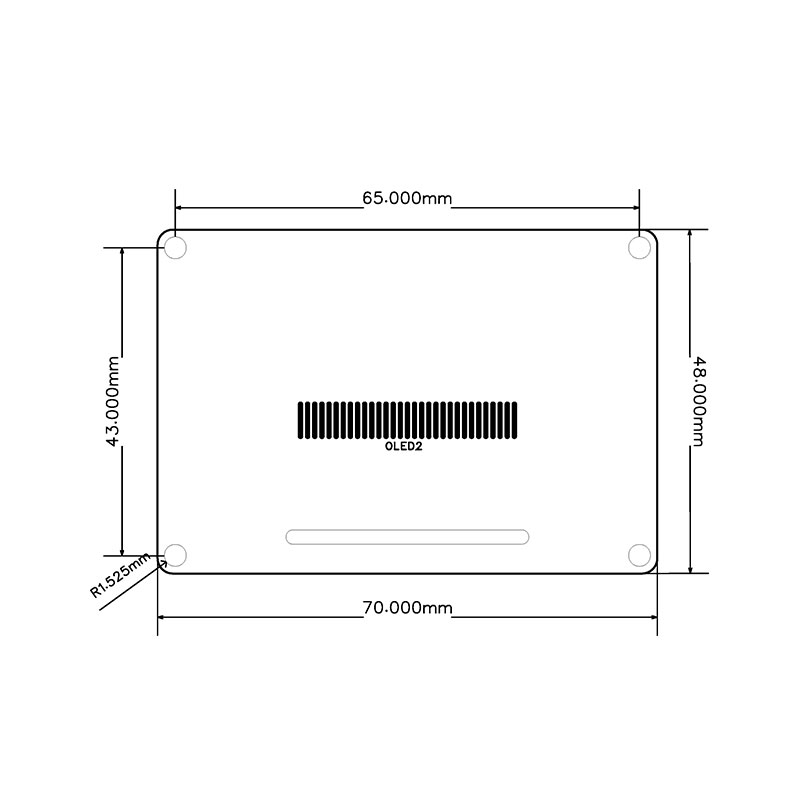

| PCB 尺寸 | 70.00mm × 48.00mm（带 4 个标准安装孔，圆角 R1.525mm） | |
| 模块标识 | BIT-TREE CREATIVITY，支持双地址0x3C/0x3D | |

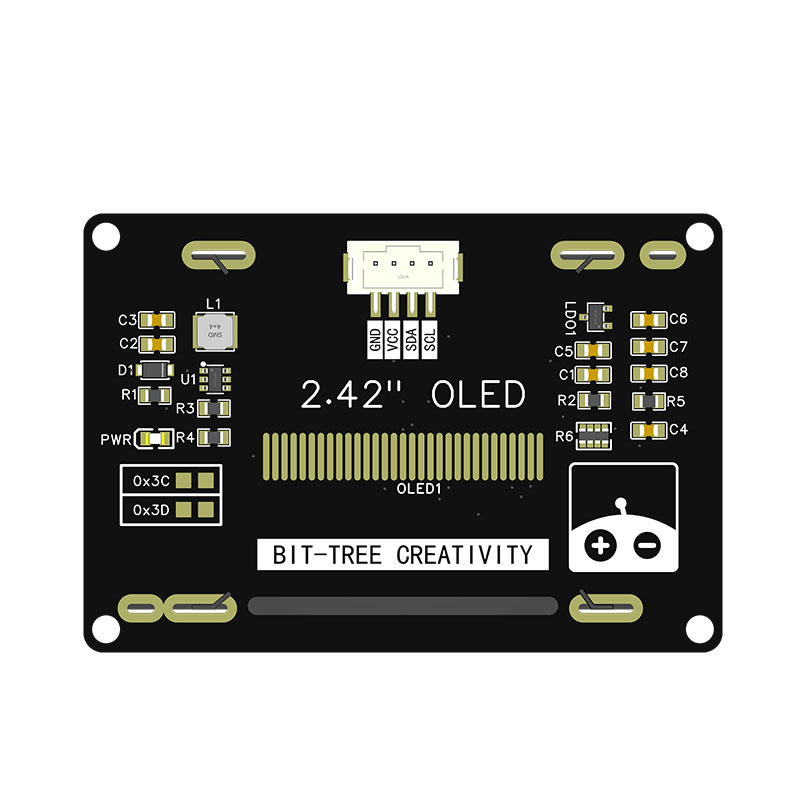

| 硬件接口 | 引脚定义 | GND/VCC/SDA/SCL（4 针 I2C 接口） |
| 供电电压 | 3.3V~5V DC（兼容主流单片机系统） | |

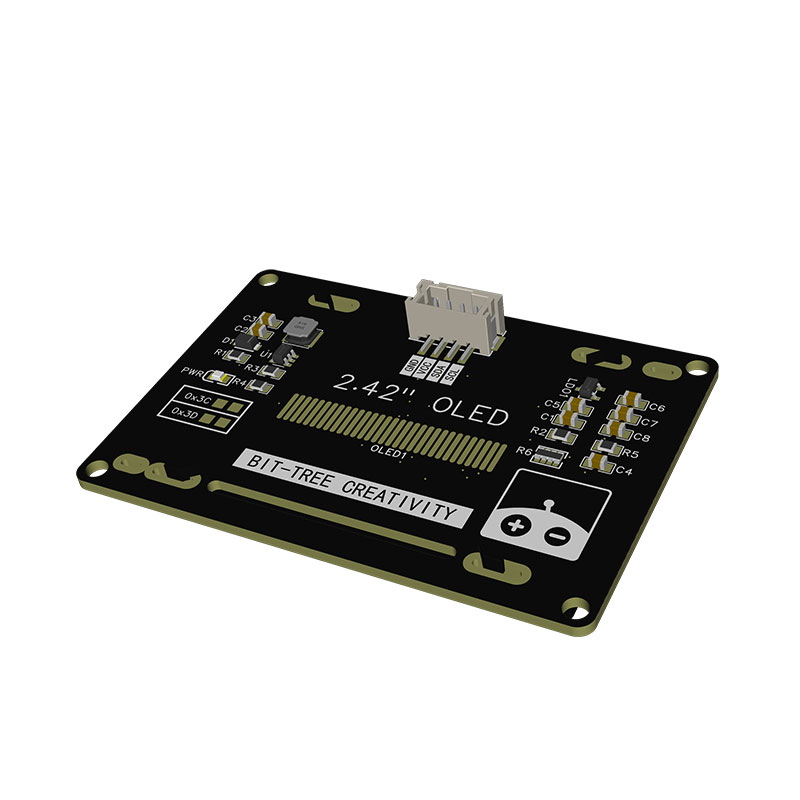

| 板载元件 | 电源指示灯（PWR）、滤波电容、稳压电路 | |
| 显示特性 | 显示类型 | OLED 自发光显示 |
| 对比度 | 高对比度，无背光也能清晰显示 | |
| 视角 | 宽视角，接近 180° 可视角度 | |
| 功耗 | 低功耗，适合电池供电项目 |
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
void setup() {
if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
while(1);
}
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(10, 20);
display.println("BIT-TREE");
display.setCursor(10, 40);
display.println("2.4 OLED");
display.display();
}
void loop() {
}
