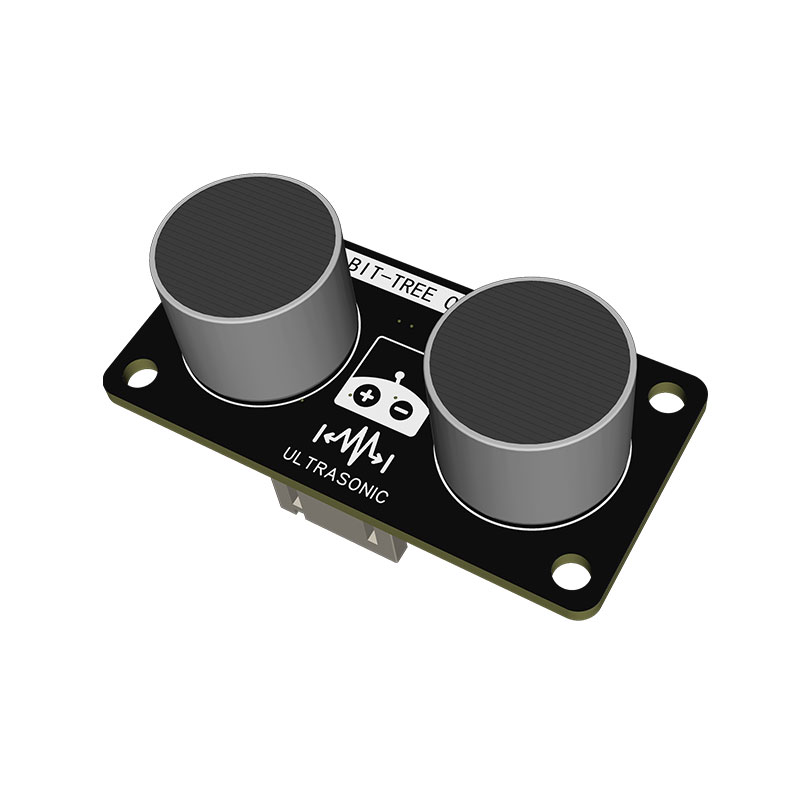

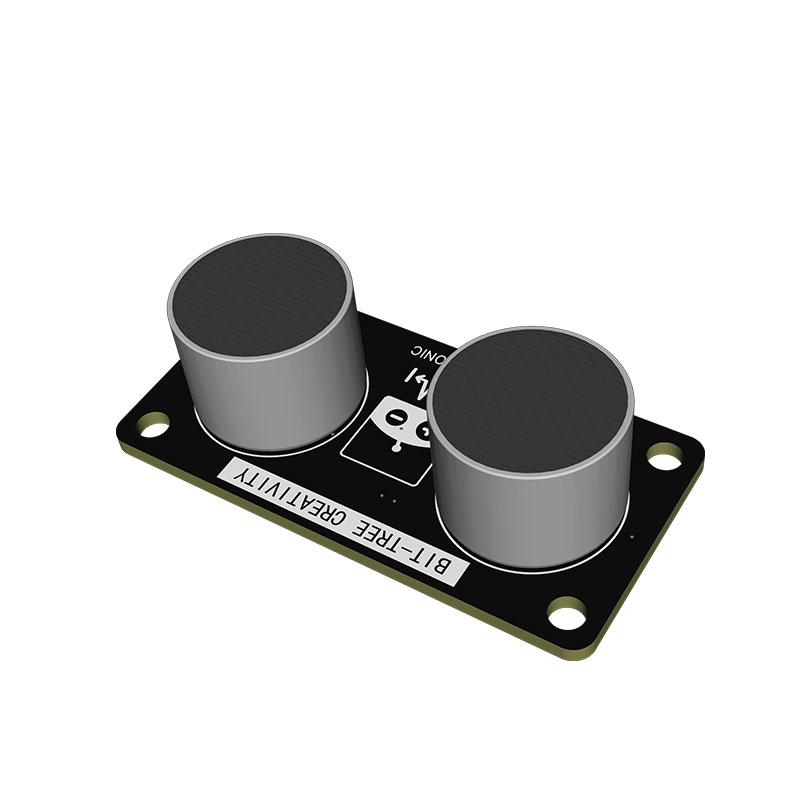

超声波测距模组

BIT-TREE 超声波测距模组采用超声波回波测距原理，3.3V–5V 宽压供电，通过 TRIG 与 ECHO 双信号实现非接触距离检测，反应快、精度稳定，接口简单、带固定孔，兼容积木安装，广泛用于避障小车、测距仪、智能感应、创客教学等场景。

非接触测距离

宽压稳定可靠

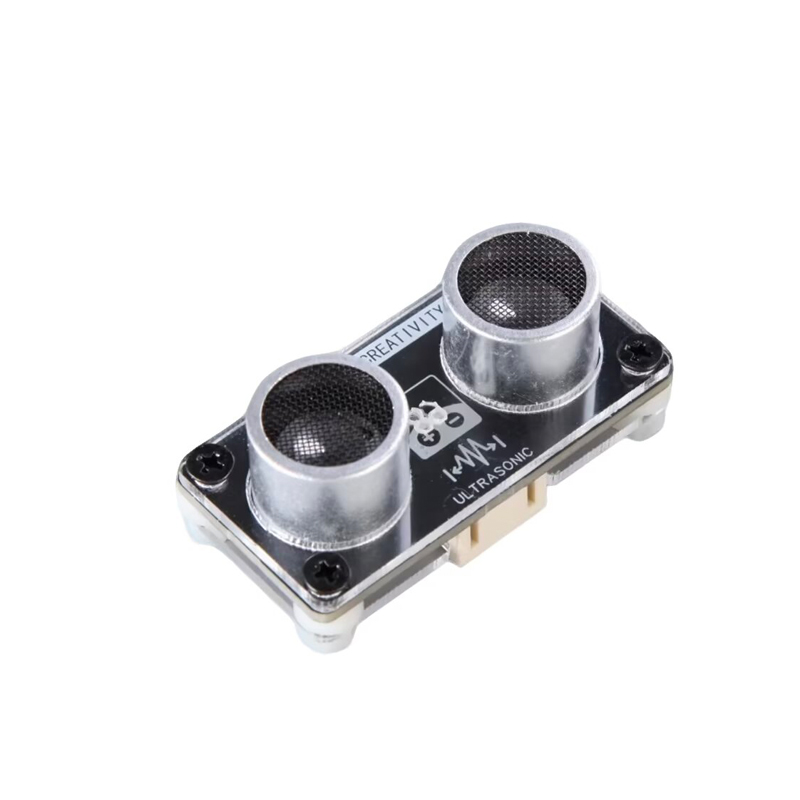

积木兼容易装

BIT-TREE CREATIVITY

创造力编程开发学习器材、科技展品及课程一体化供应商。商务合作联系何小姐：13580738098（微信同号）

类别	项目	详细规格
基本信息	产品名称	超声波测距模组
电气参数	工作电压	3.3V~5V
	信号类型	数字信号
	触发方式	输出特定频率数字信号触发
接口参数	接口规格	PH2.0 4P 端子线

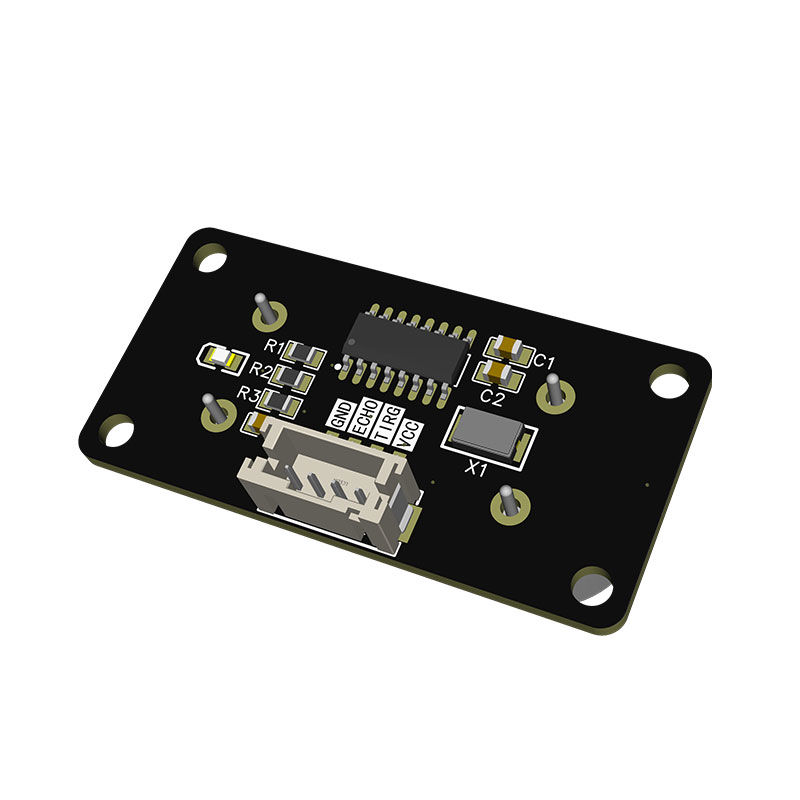

	接口说明	VCC：电源输入正极 TRIG：控制端（触发信号输入） ECHO：接收端（回波信号输出） GND：电源输入负极
安装参数	安装方式	螺丝固定 / 积木兼容固定
	固定孔直径	4.7mm

#define TRIG_PIN 2
#define ECHO_PIN 3

void setup() {
  Serial.begin(9600);
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
}

void loop() {
  // 触发信号
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // 读取回波时间
  long duration = pulseIn(ECHO_PIN, HIGH);
  // 计算距离 cm
  int distance = duration * 0.034 / 2;

  Serial.print("距离：");
  Serial.print(distance);
  Serial.println(" cm");

  delay(200);
}
