比特树创造力 - 金属探测器模组

参数分类	项目	规格详情
基础参数	模块型号	金属探测器模组 (A058)，可用于简易寻宝、流水线金属异物检测、DIY 安检设备等场景

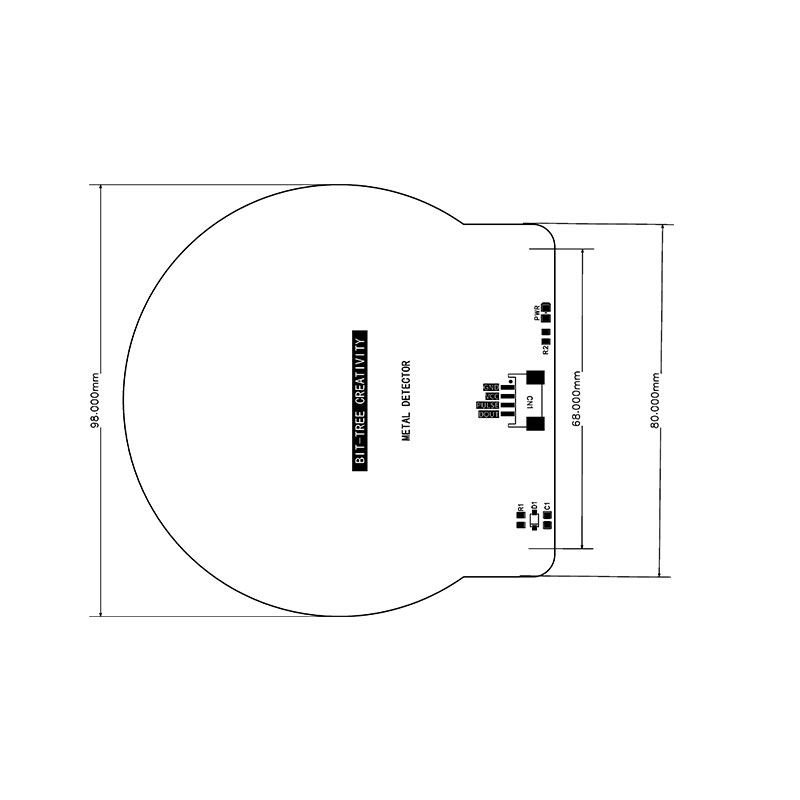

基础参数	PCB 外形尺寸	98.00mm × 80.00mm，矩形板型适配外壳封装、平面安装固定

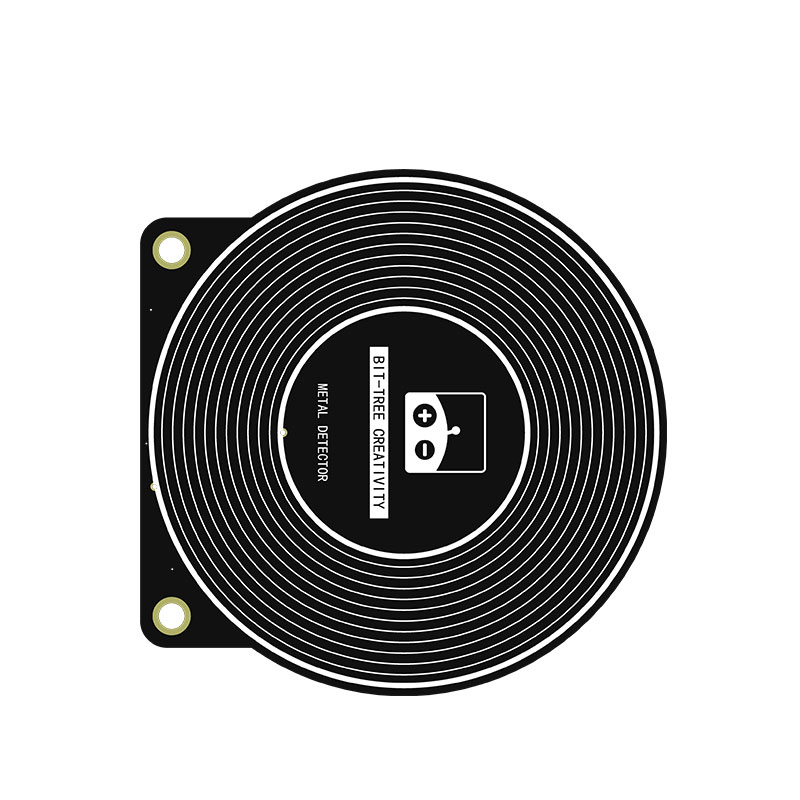

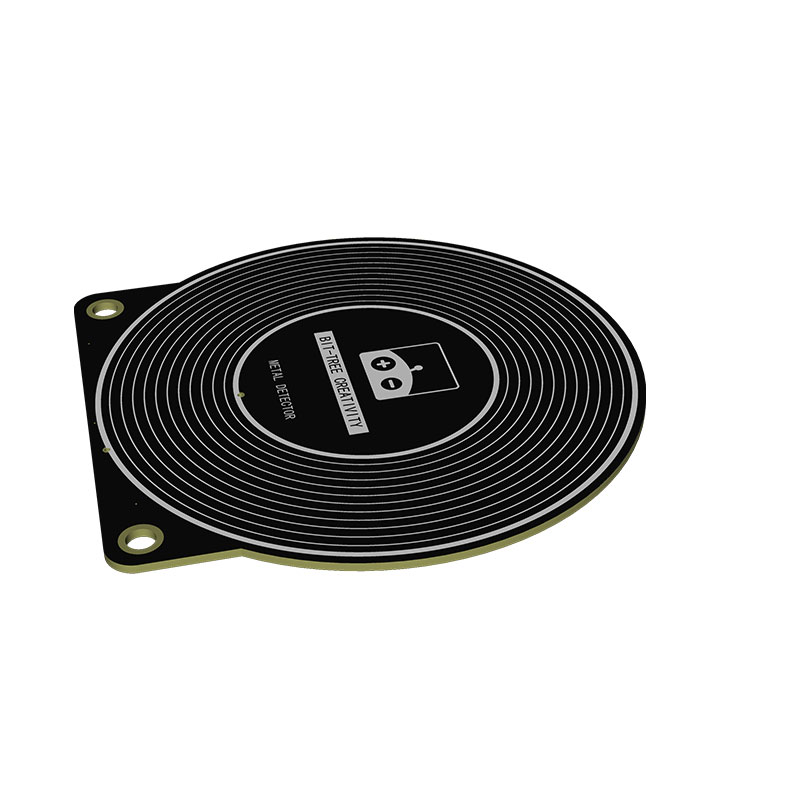

基础参数	感应线圈	PCB 集成圆形多层线圈，线圈直径约 80mm，多层布线提升感应磁场强度，扩大探测范围
基础参数	检测原理	电磁感应式金属探测，金属靠近会改变线圈谐振参数，电路捕捉变化输出检测信号
基础参数	典型检测距离	硬币 1~3cm；金属螺丝 2~5cm，检测距离随金属体积、材质变化，大块铁类金属探测距离更远
基础参数	输出信号	DOUT 数字电平信号、PULSE 脉冲信号双输出，可按需选用两种信号对接主控
基础参数	供电电压	3.3V~5V DC，推荐 5V 供电，兼容主流单片机供电体系，适配开发板、锂电池供电

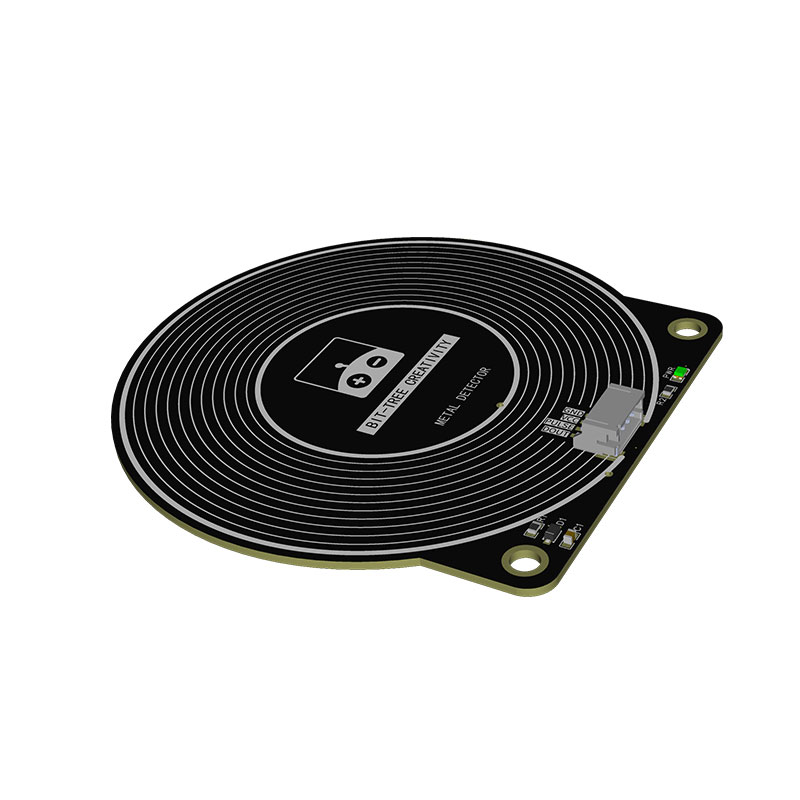

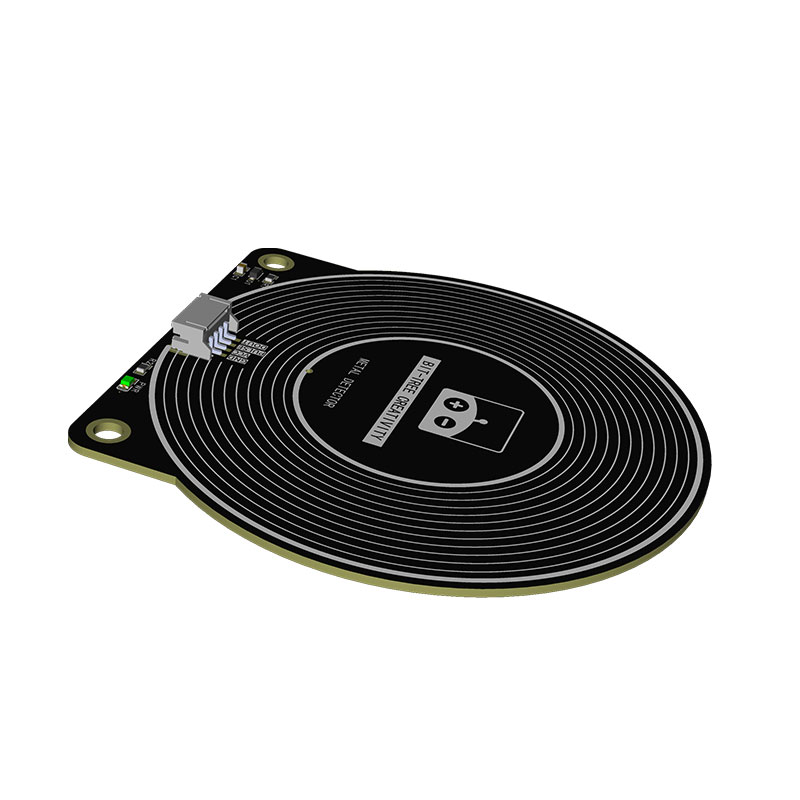

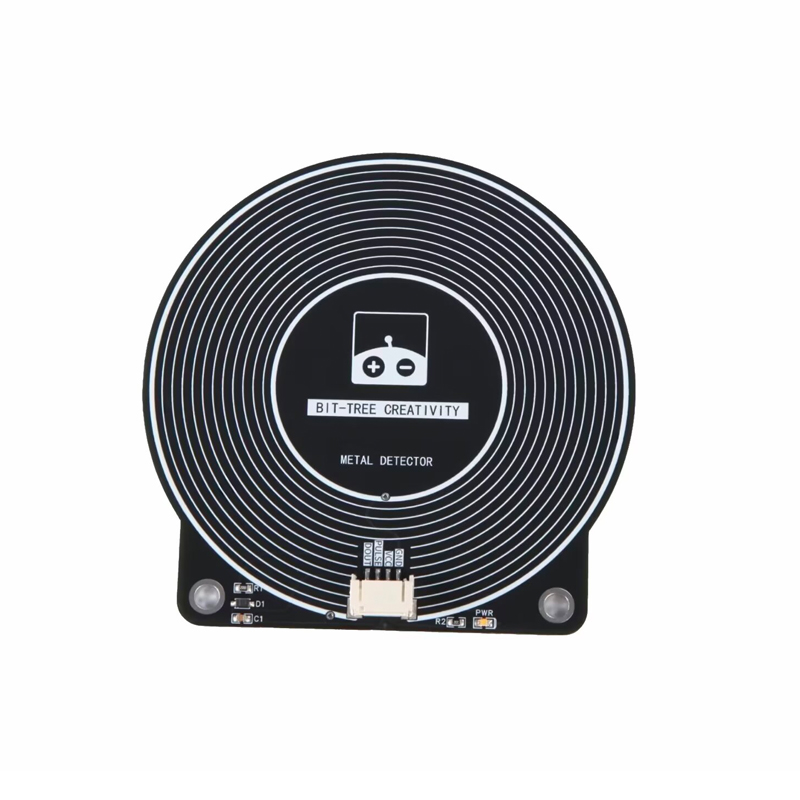

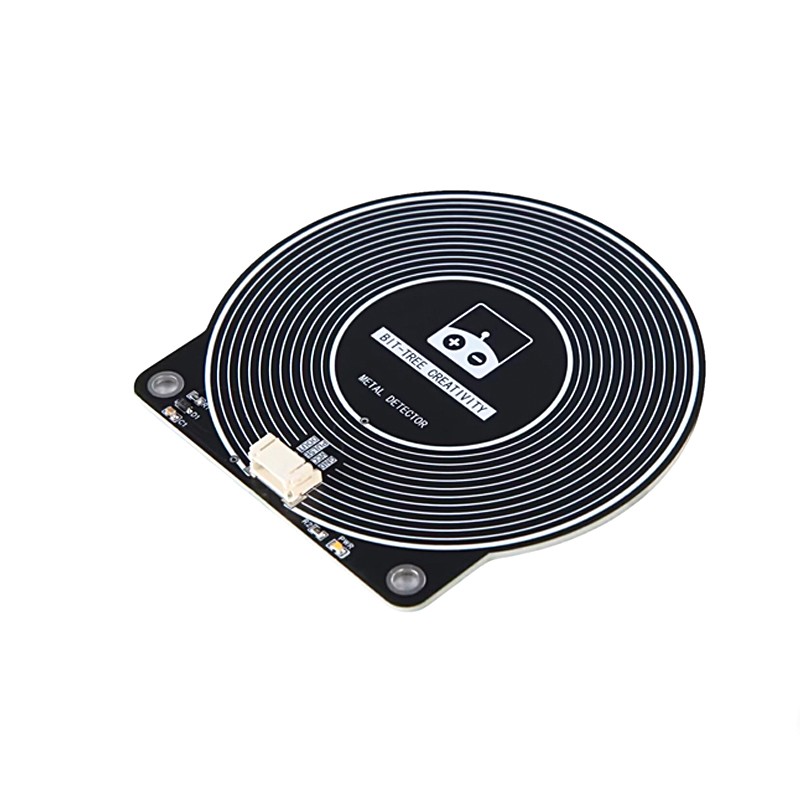

基础参数	板载硬件	PWR 电源指示灯、CN1 四针信号输出插座，通电状态、接线状态可直观确认
基础参数	产品重量	裸 PCB 约 18g，焊接线圈、元器件后成品约 30g，批量生产重量浮动 ±2g，适配便携设备装配
CN1 接口引脚定义	VCC	电源正极，接 5V/3.3V，为线圈谐振电路、信号处理电路、指示灯供电
CN1 接口引脚定义	GND	电源负极，必须与单片机共地，统一电平基准，避免感应信号受地电位干扰漂移
CN1 接口引脚定义	DOUT	数字检测输出，金属靠近时电平翻转，单片机普通 IO 即可读取有无金属，程序开发简单
CN1 接口引脚定义	PULSE	频率脉冲输出，可采集频率变化提升抗干扰能力，通过频率数值判断金属大小、距离
核心特性 - PCB 一体化线圈	线圈蚀刻在 PCB 内部，无需外部绕制线圈，结构紧凑稳定，不易变形脱线	省去手工绕线工序，线圈一致性高，长期震动、搬运也不会出现线圈移位，探测性能稳定
核心特性 - 双信号输出	数字 DOUT 快速判定有无金属；PULSE 脉冲可读取频率做精准识别，适配复杂干扰环境	简单场景用 DOUT 快速检测；电磁干扰强、需要估算金属尺寸距离的场景采集 PULSE 频率，适配多种开发需求
核心特性 - 低功耗静态设计	待机电流小，适合电池供电便携探测设备	长时间依靠干电池、移动锂电池工作也能维持不错续航，适合手持便携式金属探测装置
核心特性 - 预留固定孔位	PCB 预留安装孔，可锁螺丝固定在外壳、设备面板，方便 DIY 整机集成	可直接用螺丝把模组固定在设备壳体内部，适配手持探测器、流水线检测支架各类安装结构
包装方案	可选包装	①防静电袋软包②白卡挂孔盒③牛皮纸

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x26, 16, 2);
// 金属探测器
// 在与电阻串联的线圈上运行脉冲，线圈上的电压激增
// 同时通过二极管，给电容器充电
// 然后从A1口读取ADC值
// 线圈附近出现金属物体时会改变电感。
// 从而影响ADC值的变化。
// 对比有无金属物值的变化并通过LED和声音指示出来
// LED1亮时表示电感值增加
// LED2亮时表示电感值减少
// 闪烁和声音频率表示差值的大小

// 接线方式：
// A3------>OUT
// A2------>PULSE
// LED1---->D13
// LED2---->D12
// BEEP---->D10


const byte npulse = 50;
const bool sound = true;
const bool debug = false;//首次运行时修改debug为true，串口打印并调整npulse的值,使电容器读数在200到300之间

const byte pin_pulse = A2;//脉冲引脚
const byte pin_cap = A3;//ADC值读取引脚
const byte pin_LED1 = 12;
const byte pin_LED2 = 13;
const byte pin_tone = 10;//声音引脚

void setup() {
  if (debug) Serial.begin(9600);
  pinMode(pin_pulse, OUTPUT);
  digitalWrite(pin_pulse, LOW);
  pinMode(pin_cap, INPUT);
  pinMode(pin_LED1, OUTPUT);
  digitalWrite(pin_LED1, LOW);
  pinMode(pin_LED2, OUTPUT);
  digitalWrite(pin_LED2, LOW);
  if (sound) pinMode(pin_tone, OUTPUT);
  if (sound) digitalWrite(pin_tone, LOW);

  // 初始化 LCD
  mylcd.init();
  mylcd.backlight();

  // 在 LCD 上显示初始信息
  mylcd.setCursor(0, 0);
  mylcd.print(" Metal detector ");
  mylcd.setCursor(0, 1);
  mylcd.print("     System     ");

  // 延迟 2 秒
  delay(2000);

  // 清除 LCD 屏幕
  mylcd.clear();
}

const int nmeas = 256;  //measurements to take
long int sumsum = 0; //running sum of 64 sums
long int skip = 0;   //number of skipped sums
long int diff = 0;        //difference between sum and avgsum
long int flash_period = 0;//period (in ms)
long unsigned int prev_flash = 0; //time stamp of previous flash

void loop() {
  int minval = 1023;
  int maxval = 0;
  //进行测量
  long unsigned int sum = 0;
  for (int imeas = 0; imeas < nmeas + 2; imeas++) {
    //reset the capacitor
    pinMode(pin_cap, OUTPUT);
    digitalWrite(pin_cap, LOW);
    delayMicroseconds(20);
    pinMode(pin_cap, INPUT);
    //apply pulses
    for (int ipulse = 0; ipulse < npulse; ipulse++) {
      digitalWrite(pin_pulse, HIGH); //takes 3.5 microseconds
      delayMicroseconds(3);
      digitalWrite(pin_pulse, LOW);  //takes 3.5 microseconds
      delayMicroseconds(3);
    }
    //read the charge on the capacitor
    int val = analogRead(pin_cap); //takes 13x8=104 microseconds
    minval = min(val, minval);
    maxval = max(val, maxval);
    sum += val;

    //determine if LEDs should be on or off
    long unsigned int timestamp = millis();
    byte ledstat = 0;
    if (timestamp < prev_flash + 10) {
      if (diff > 0) ledstat = 1;
      if (diff < 0) ledstat = 2;
    }
    if (timestamp > prev_flash + flash_period) {
      if (diff > 0) ledstat = 1;
      if (diff < 0) ledstat = 2;
      prev_flash = timestamp;
    }
    if (flash_period > 1000) ledstat = 0;

    //switch the LEDs to this setting
    if (ledstat == 0) {
      digitalWrite(pin_LED1, LOW);
      digitalWrite(pin_LED2, LOW);
      if (sound) noTone(pin_tone);
    }
    if (ledstat == 1) {
      digitalWrite(pin_LED1, HIGH);
      digitalWrite(pin_LED2, LOW);
      if (sound) tone(pin_tone, 2000);
    }
    if (ledstat == 2) {
      digitalWrite(pin_LED1, LOW);
      digitalWrite(pin_LED2, HIGH);
      if (sound) tone(pin_tone, 500);
    }

  }

  //subtract minimum and maximum value to remove spikes
  sum -= minval; sum -= maxval;

  //process
  if (sumsum == 0) sumsum = sum << 6; //set sumsum to expected value
  long int avgsum = (sumsum + 32) >> 6;
  diff = sum - avgsum;
  if (abs(diff) < avgsum >> 10) {      //adjust for small changes
    sumsum = sumsum + sum - avgsum;
    skip = 0;
  } else {
    skip++;
  }
  if (skip > 64) {     // break off in case of prolonged skipping
    sumsum = sum << 6;
    skip = 0;
  }

  // one permille change = 2 ticks/s
  if (diff == 0) flash_period = 1000000;
  else flash_period = avgsum / (2 * abs(diff));

  // 清除之前显示的数据
  mylcd.setCursor(0, 0);
  mylcd.print("Min:     Max:    ");
  mylcd.setCursor(0, 1);
  mylcd.print("    Dif:       ");

  mylcd.setCursor(4, 0);
  mylcd.print(minval);
  mylcd.setCursor(12, 0);
  mylcd.print(maxval);
  mylcd.setCursor(8, 1);
  mylcd.print(diff);

  if (debug) {
    Serial.print(nmeas);
    Serial.print(" ");
    Serial.print(minval);
    Serial.print(" ");
    Serial.print(maxval);
    Serial.print(" ");
    Serial.print(sum);
    Serial.print(" ");
    Serial.print(avgsum);
    Serial.print(" ");
    Serial.print(diff);
    Serial.print(" ");
    Serial.print(flash_period);
    Serial.println();

  }
}
