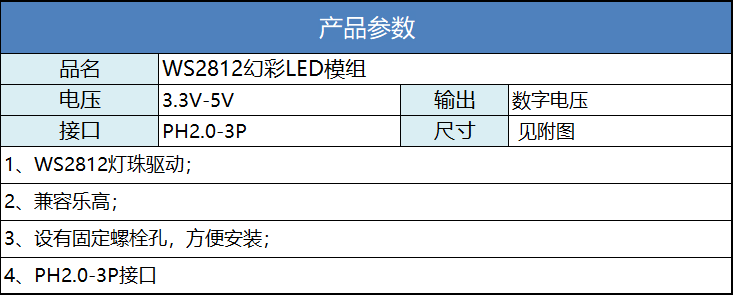

| 参数维度 | 规格详情 |
|---|---|
| 产品型号 | A007 |

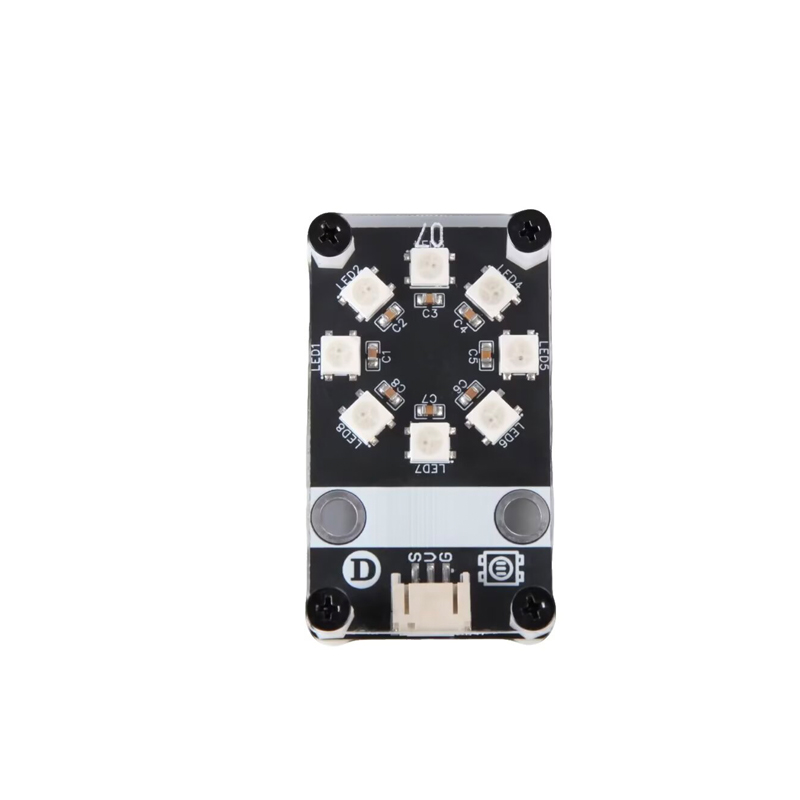

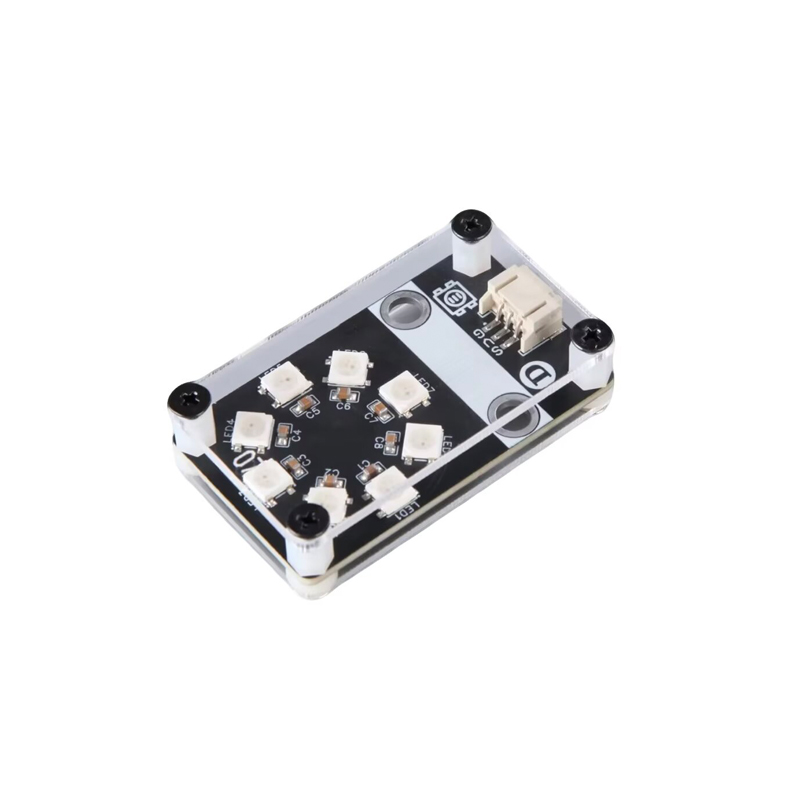

| 产品重量 | 带壳重量：18克——裸板重量：7克 |

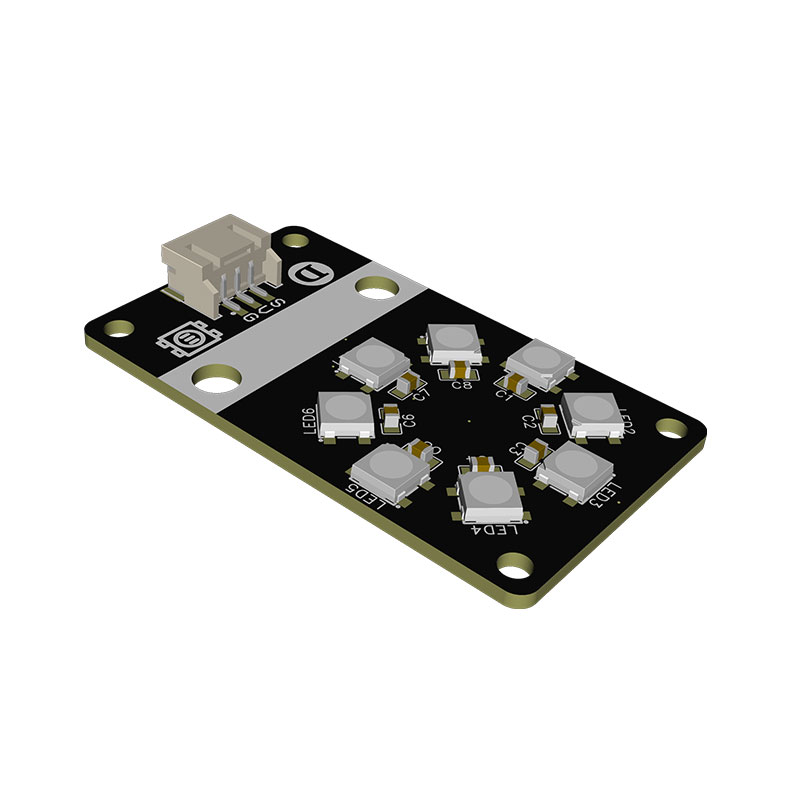

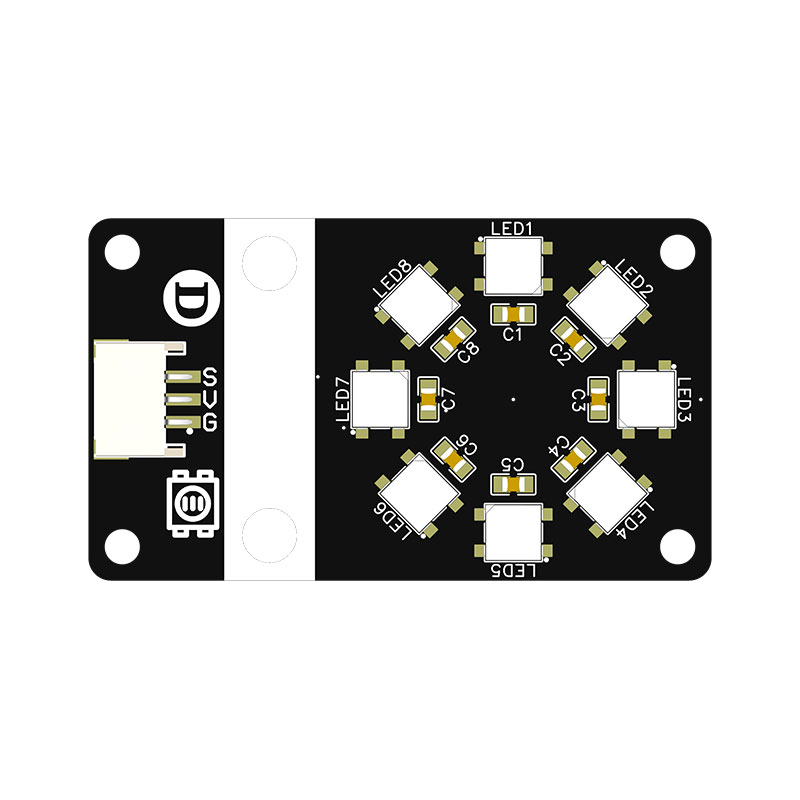

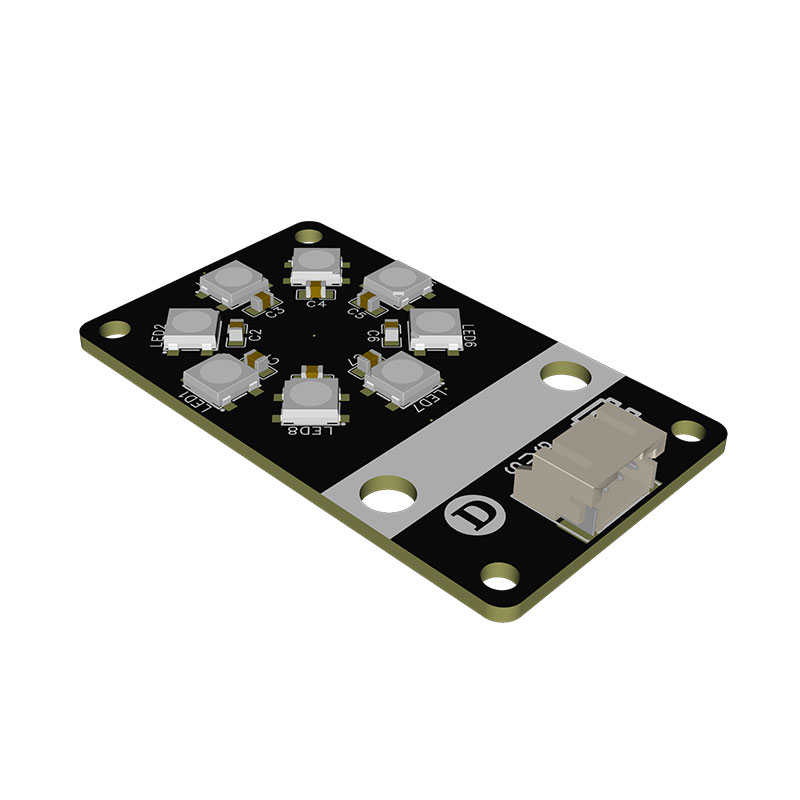

| 产品名称 | WS2812 幻彩 LED 模组 (A007) |
| 核心元件 | 8 颗 WS2812 内置驱动 RGB 灯珠 |
| 供电电压 | 3.3V~5V |

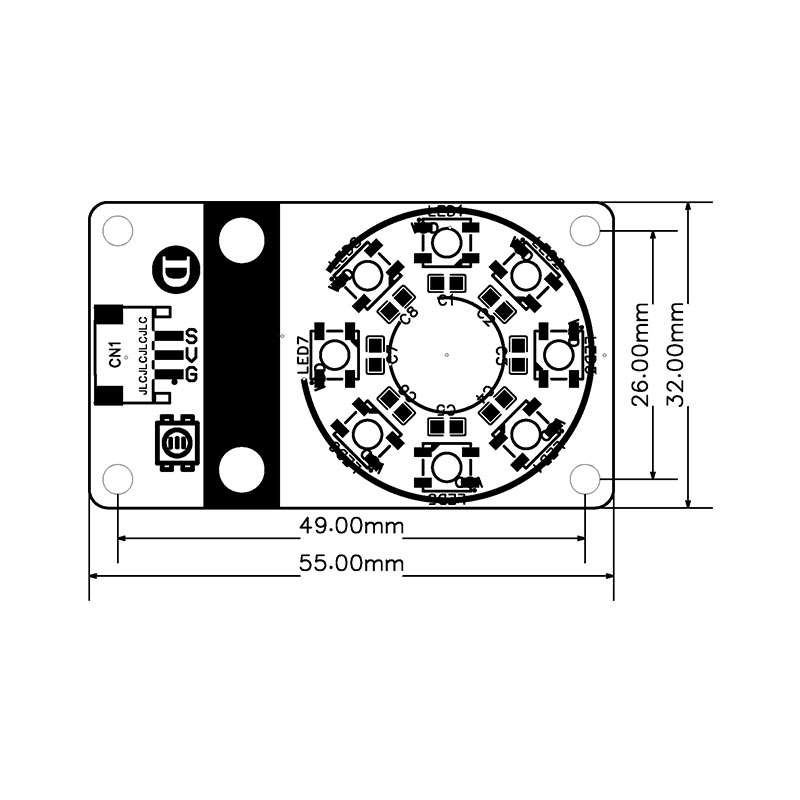

| PCB 尺寸 | 55.00mm × 32.00mm |
| 安装孔间距 | 49.00mm × 26.00mm |
| 接口类型 | 3Pin PH2.0 连接器 |

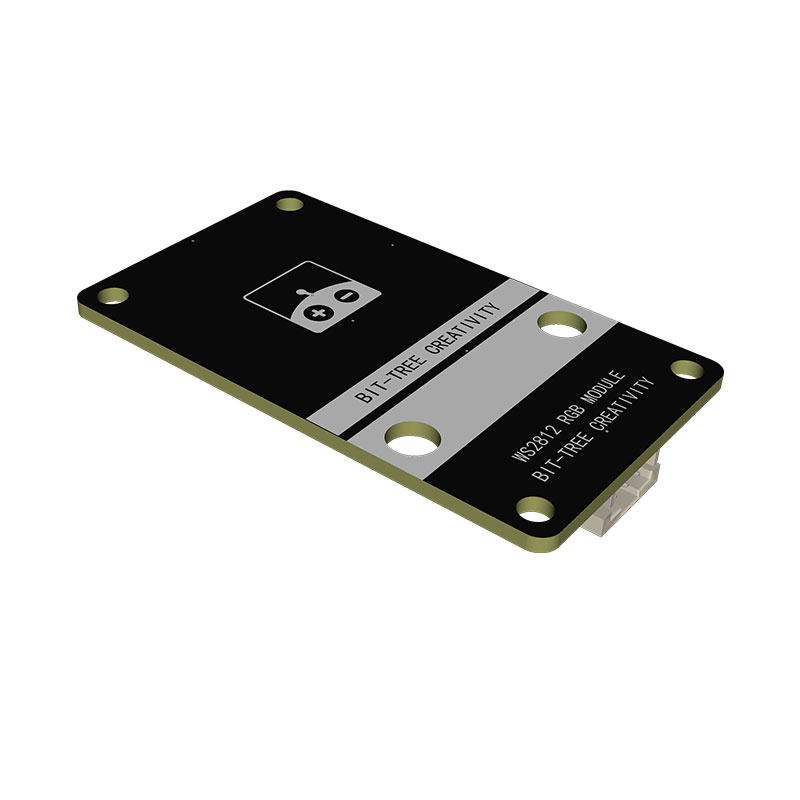

| 丝印标识 | WS2812 RGB MODULE、BIT-TREE CREATIVITY |
| 其他特性 | 兼容乐高结构设计，自带安装孔位 |
| 3Pin 主接口 (CN1)- 引脚 |
GND：电源地，必须与主控共地 VCC：模块供电正极 (3.3V~5V) SIG：单总线数据信号线，主控通过该线发送颜色数据 |
| 可选包装方案 | ①防静电袋软包 ②白卡挂孔盒 ③牛皮纸盒 |
#include <Adafruit_NeoPixel.h>
#define PIN 6
#define NUMPIXELS 8
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
pixels.begin();
pixels.setBrightness(50);
}
void loop() {
rainbow(10);
}
// 彩虹流水效果
void rainbow(int wait) {
for (long hue = 0; hue < 65536; hue += 256) {
for (int i = 0; i < NUMPIXELS; i++) {
pixels.setPixelColor(i, pixels.ColorHSV(hue + i * 4096, 255, 200));
}
pixels.show();
delay(wait);
}
}
