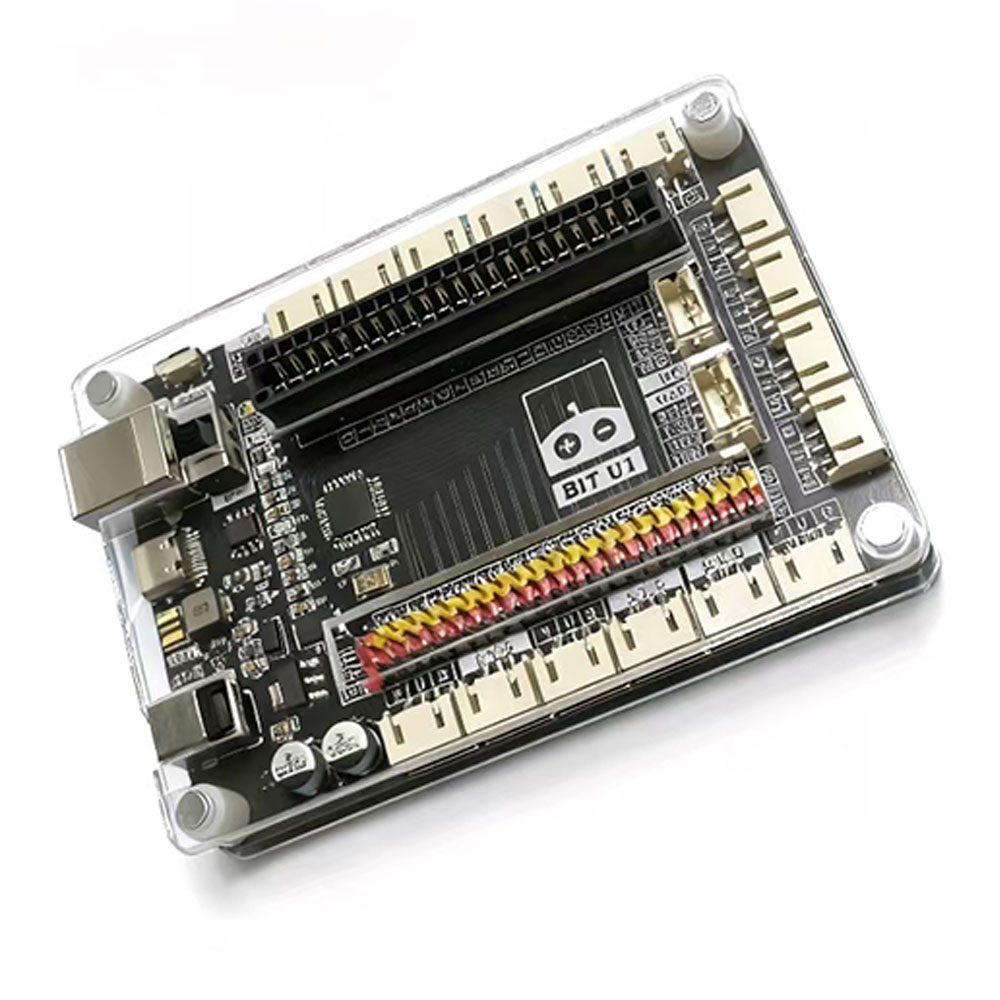

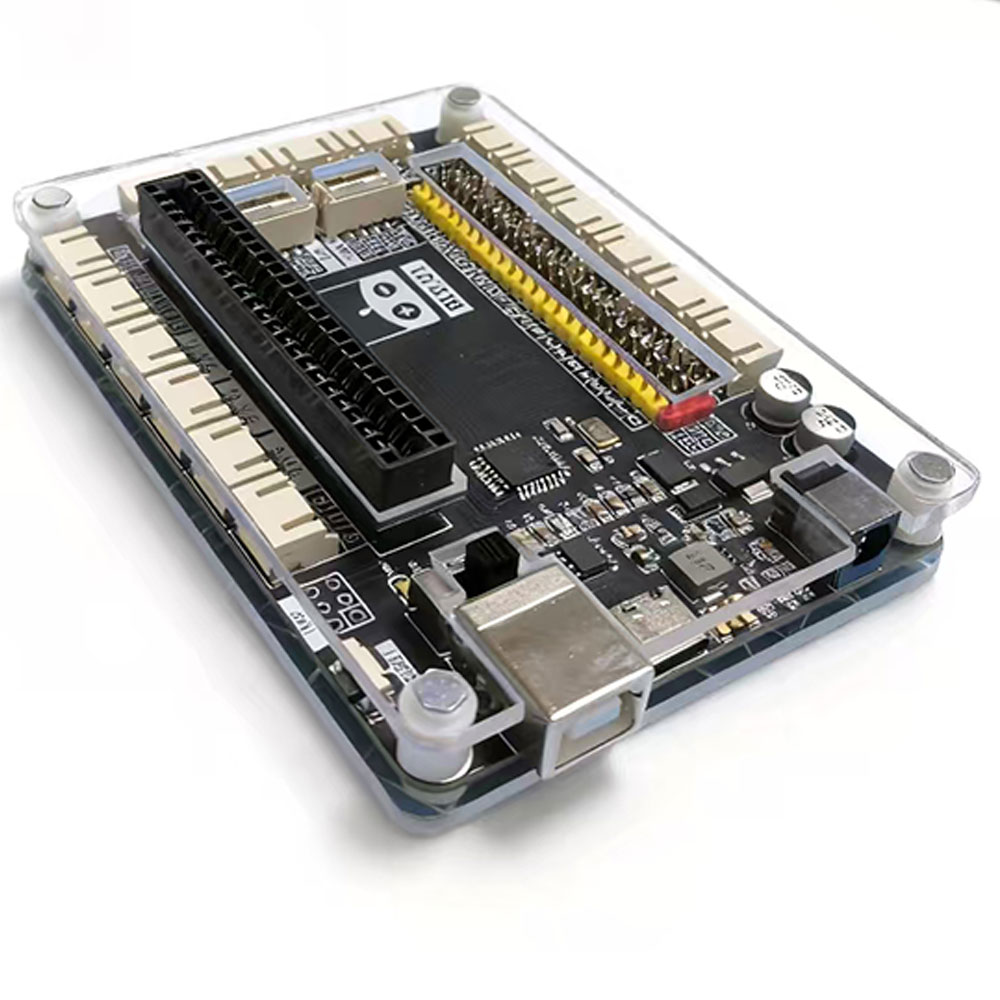

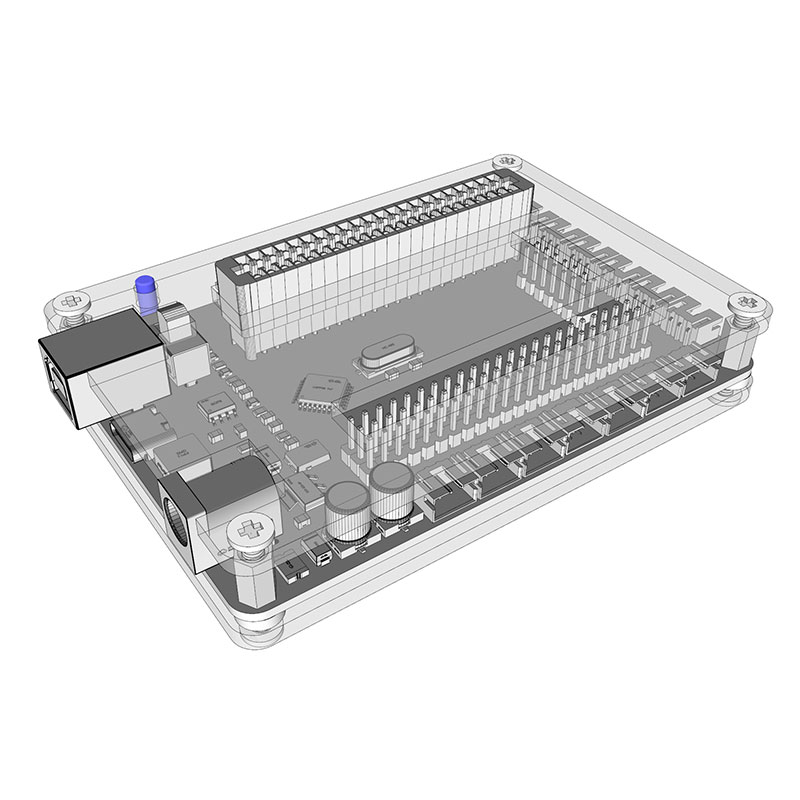

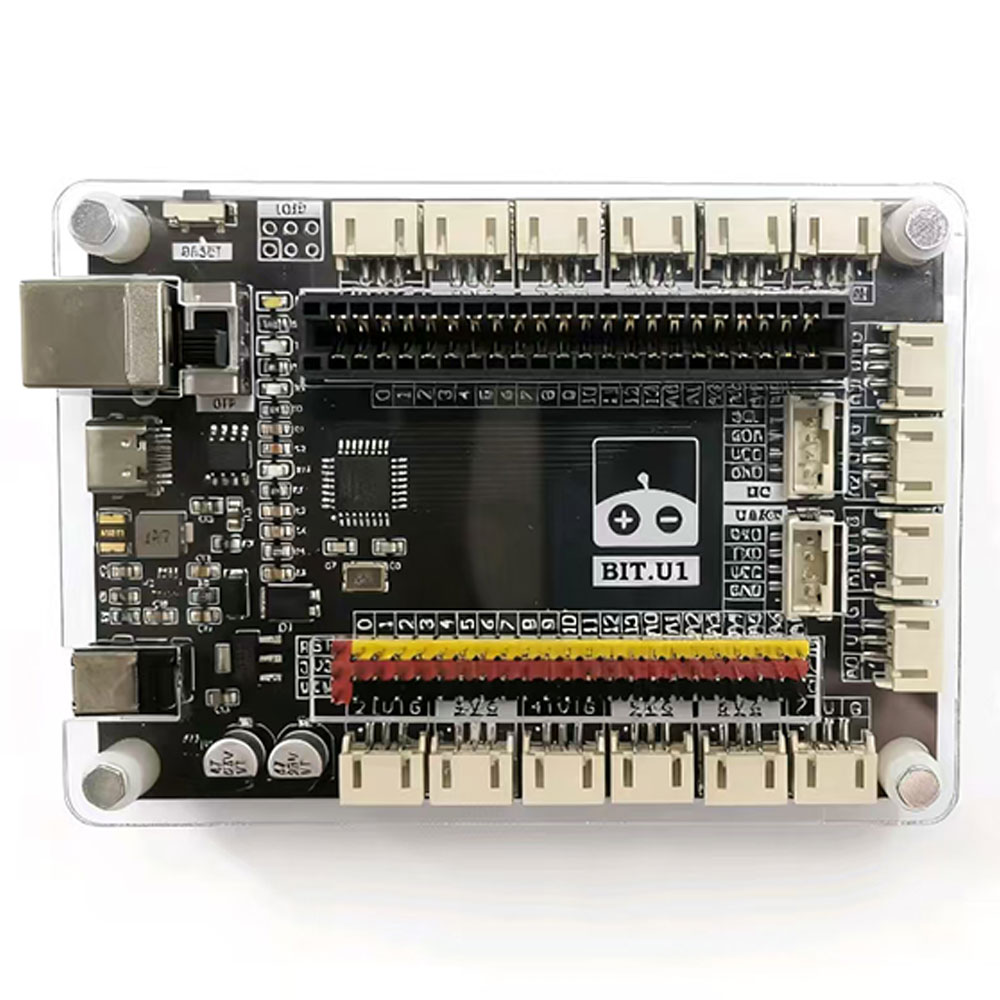

Bit-Tree 【U1】开发板是以Arduino UNO R3为蓝本所开发的一款功能齐全的STEM编程入门开发板,板载MCU使用了ATmega328P微控制器,这款微控制器具有20MHz的最大工作频率,以及高达20MIPS的性能。具有十分强大的功能和广泛的应用。它有14个数字输入/输出引脚(其中6个可以用作PWM输出),6个模拟输入,一个16 MHz晶振。开发板设计了TYPE-B和TYPE-C双数据接口,串口通信芯片采用了CH340N,两颗LED分别对应TX/RX状态。一个复位按钮、一个总电源开关和一个DC电源插孔(板载电源转换芯片支持4.5V-18V宽电压输入,输出电压为5V,输出总电流最大可达5A)。板载一个AMS1117-3.3V LDO降压芯片提供额外的3.3V供电。开发板将微处理器所有IO口通过2.54间距排针和VCC、GND并排一一引出,还同时设置了20个彩色PH2.0/3Pin端子座(PIN、VCC、GND)和一个2.54间距22P金手指座方便插入各种不同的功能扩展板卡,并单独把UART、I2C、ICSP都通过2.54间距排针分组单独引出。板载LED灯和UNO R3保持一致,连接在MEGA328的D13引脚。

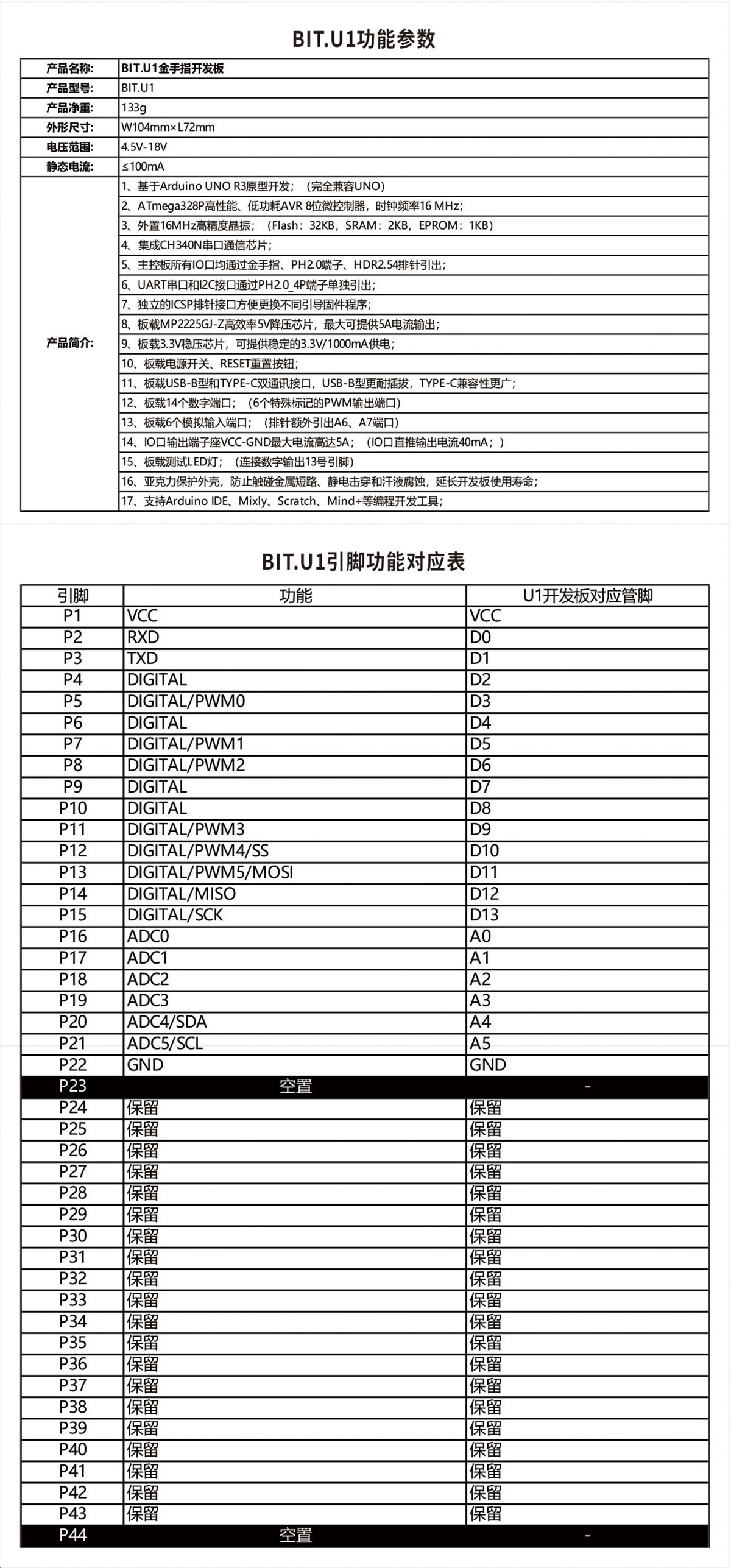

产品名称: | BIT.U1金手指开发板 |
产品型号: | BIT.U1 |
产品净重: | 133g |

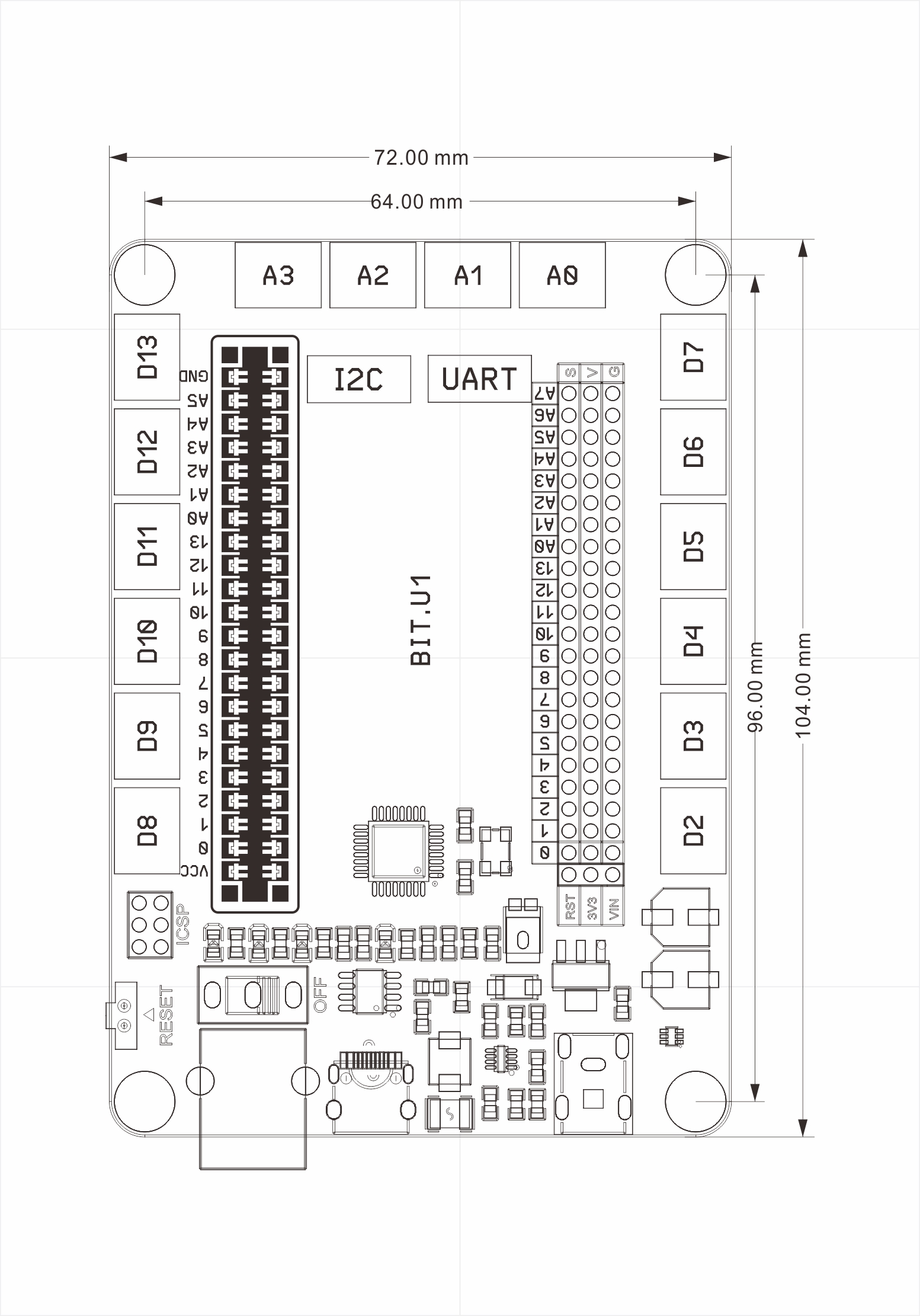

外形尺寸: | W104mm×L72mm |
电压范围: | 4.5V-18V |
静态电流: | ≤100mA |

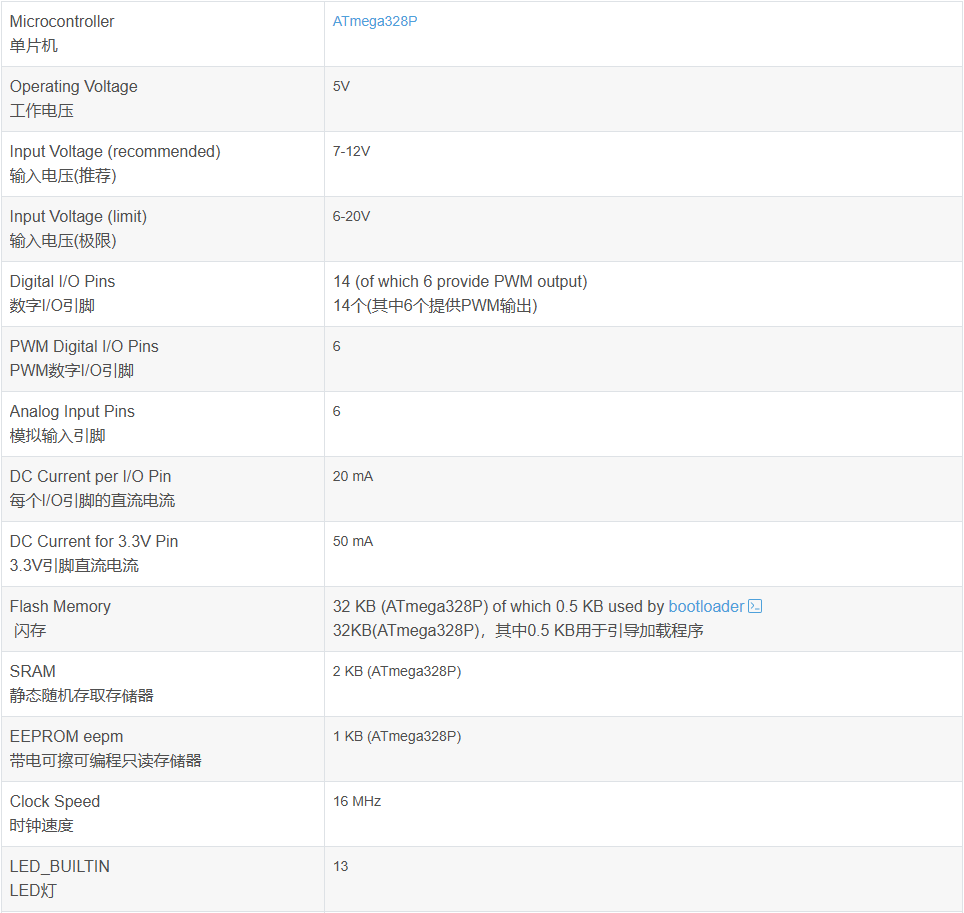

产品简介: | 1、基于Arduino UNO R3原型开发;(完全兼容UNO) |
2、ATmega328P高性能、低功耗AVR 8位微控制器,时钟频率16 MHz; | |
3、外置16MHz高精度晶振;(Flash:32KB,SRAM:2KB,EPROM:1KB) | |
4、集成CH340N串口通信芯片; | |

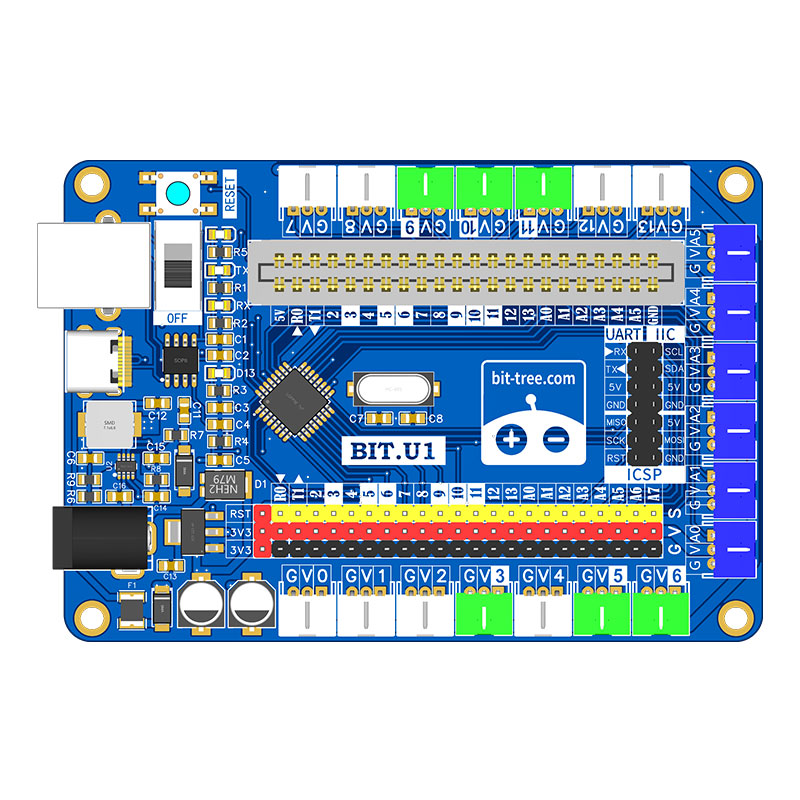

5、主控板所有IO口均通过金手指、PH2.0端子、HDR2.54排针引出; | |
6、UART串口和I2C接口通过PH2.0_4P端子单独引出; | |
7、独立的ICSP排针接口方便更换不同引导固件程序; | |
8、板载MP2225GJ-Z高效率5V降压芯片,最大可提供5A电流输出; | |
9、板载3.3V稳压芯片,可提供稳定的3.3V/1000mA供电; | |
10、板载电源开关、RESET重置按钮; | |
11、板载USB-B型和TYPE-C双通讯接口,USB-B型更耐插拔,TYPE-C兼容性更广; | |
12、板载14个数字端口;(6个特殊标记的PWM输出端口) | |
13、板载6个模拟输入端口;(排针额外引出A6、A7端口) | |
14、IO口输出端子座VCC-GND最大电流高达5A;(IO口直推输出电流40mA;) | |
15、板载测试LED灯;(连接数字输出13号引脚) | |

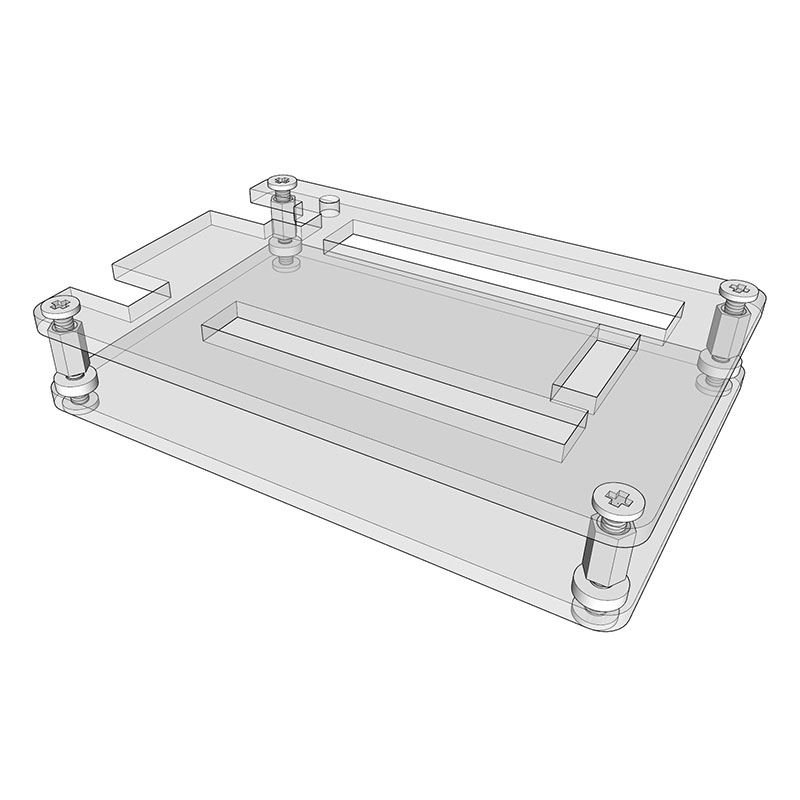

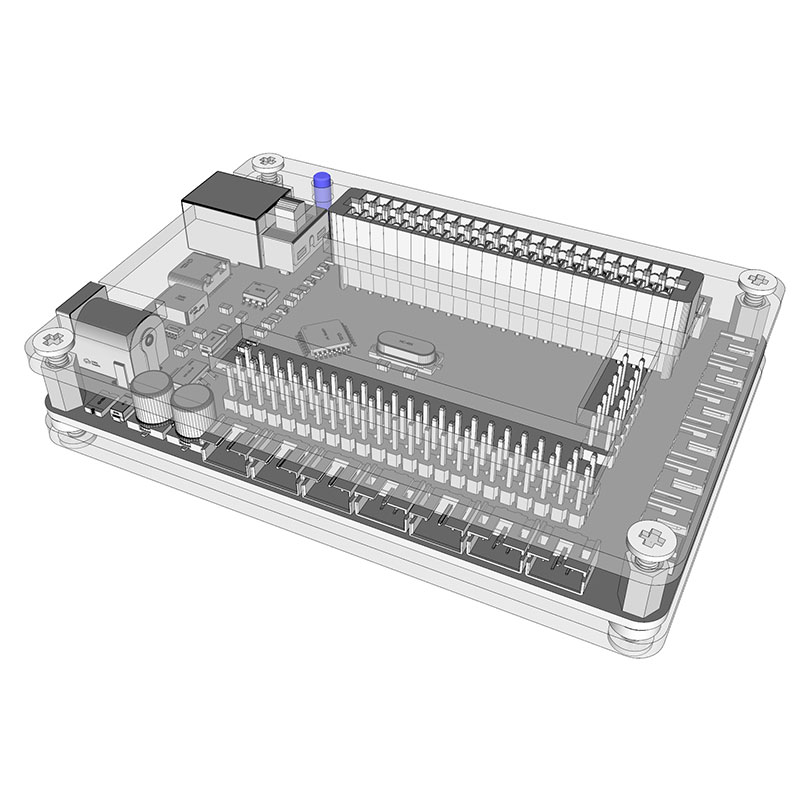

16、亚克力保护外壳,防止触碰金属短路、静电击穿和汗液腐蚀,延长开发板使用寿命; | |
17、支持Arduino IDE、Mixly、Scratch、Mind+等编程开发工具; |

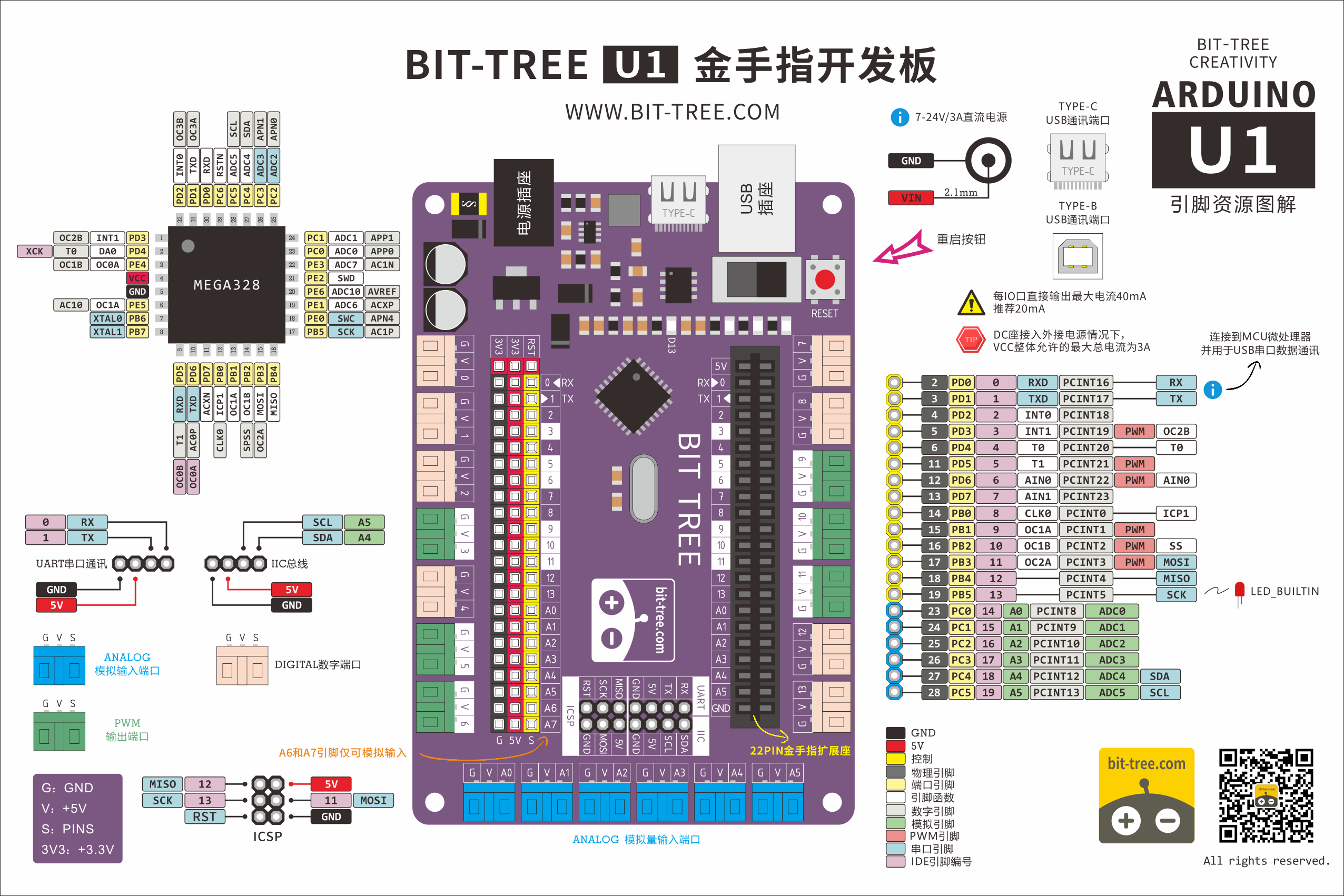

1.电源引脚:
5V:这是开发板上稳定的5V电压输出引脚,可以通过它为开发板上的其他组件或外部设备供电。
3.3V:这个引脚提供稳定的3.3V电压输出,最大驱动电流为500mA。这个电压常用于为某些特定组件供电。
GND:这是地线引脚,所有的电压和电流都以此为参考。在电路中,GND引脚用于闭合电路回路,并确保整个电路有一个公共的逻辑参考电平。
2.模拟输入引脚:
A0~A7:这六个引脚用于读取外部模拟信号。模拟信号是一种连续变化的信号,可以表示温度、压力、光强等多种物理量。Arduino通过这些引脚读取这些模拟信号,然后将其转换为数字值,供程序使用。
3.数字输入输出引脚:
U1开发板拥有14个数字I/O引脚,这些引脚既可以作为输入引脚读取外部设备的逻辑状态(高电平或低电平),也可以作为输出引脚控制外部设备的开关状态。
D13:这个引脚连接了一个板载的LED指示灯。用户可以通过编程控制这个引脚的状态,从而控制LED灯的亮灭。这是一个非常有用的指示工具,可以帮助用户了解代码的执行情况。
PWM引脚:U1开发板的某些数字引脚(D3、D5、D6、D9、D10、D11)支持PWM(脉宽调制)功能。这意味着用户可以通过编程控制这些引脚的电压,从而实现更精细的控制,如调节电机的速度或LED的亮度。
D0~D12:这些引脚也可以作为数字输入/输出引脚使用。其中,标有TX(发送)和RX(接收)的两个引脚用于串口通讯。在Arduino编程中,用户可以使用这两个引脚与计算机或其他设备进行数据交换。

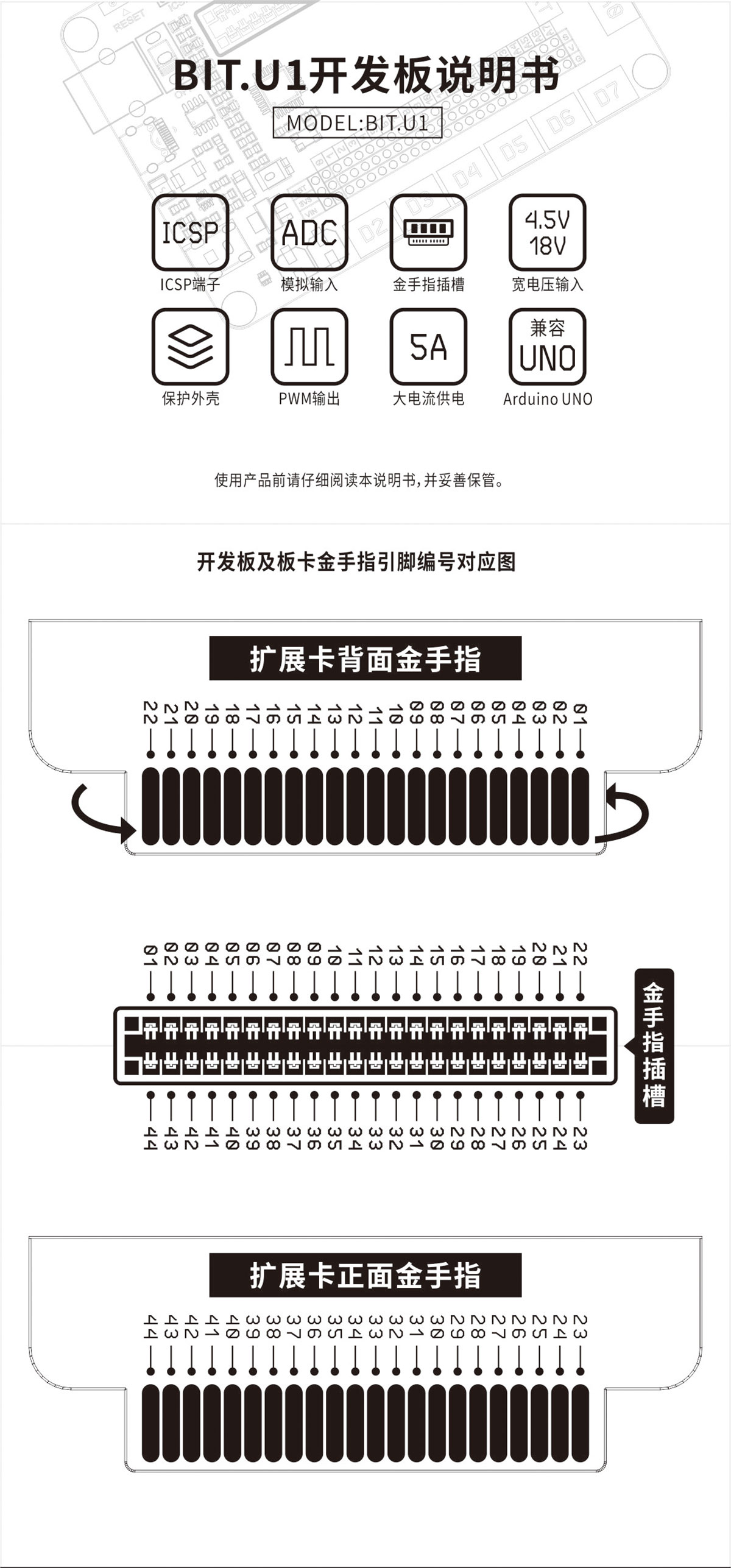

引脚 | 功能 | U1开发板对应管脚 |
P1 | VCC | VCC |
P2 | RXD | D0 |
P3 | TXD | D1 |
P4 | DIGITAL | D2 |
P5 | DIGITAL/PWM0 | D3 |
P6 | DIGITAL | D4 |
P7 | DIGITAL/PWM1 | D5 |
P8 | DIGITAL/PWM2 | D6 |
P9 | DIGITAL | D7 |
P10 | DIGITAL | D8 |
P11 | DIGITAL/PWM3 | D9 |
P12 | DIGITAL/PWM4/SS | D10 |
P13 | DIGITAL/PWM5/MOSI | D11 |
P14 | DIGITAL/MISO | D12 |
P15 | DIGITAL/SCK | D13 |
P16 | ADC0 | A0 |
P17 | ADC1 | A1 |
P18 | ADC2 | A2 |
P19 | ADC3 | A3 |
P20 | ADC4/SDA | A4 |
P21 | ADC5/SCL | A5 |
P22 | GND | GND |
P23 | 空置 | - |
P24 | 保留 | 保留 |
P25 | 保留 | 保留 |
P26 | 保留 | 保留 |
P27 | 保留 | 保留 |
P28 | 保留 | 保留 |
P29 | 保留 | 保留 |
P30 | 保留 | 保留 |
P31 | 保留 | 保留 |
P32 | 保留 | 保留 |
P33 | 保留 | 保留 |
P34 | 保留 | 保留 |
P35 | 保留 | 保留 |
P36 | 保留 | 保留 |
P37 | 保留 | 保留 |
P38 | 保留 | 保留 |
P39 | 保留 | 保留 |
P40 | 保留 | 保留 |
P41 | 保留 | 保留 |
P42 | 保留 | 保留 |
P43 | 保留 | 保留 |
P44 | 空置 | - |
