产品信息
|
产品全称
|

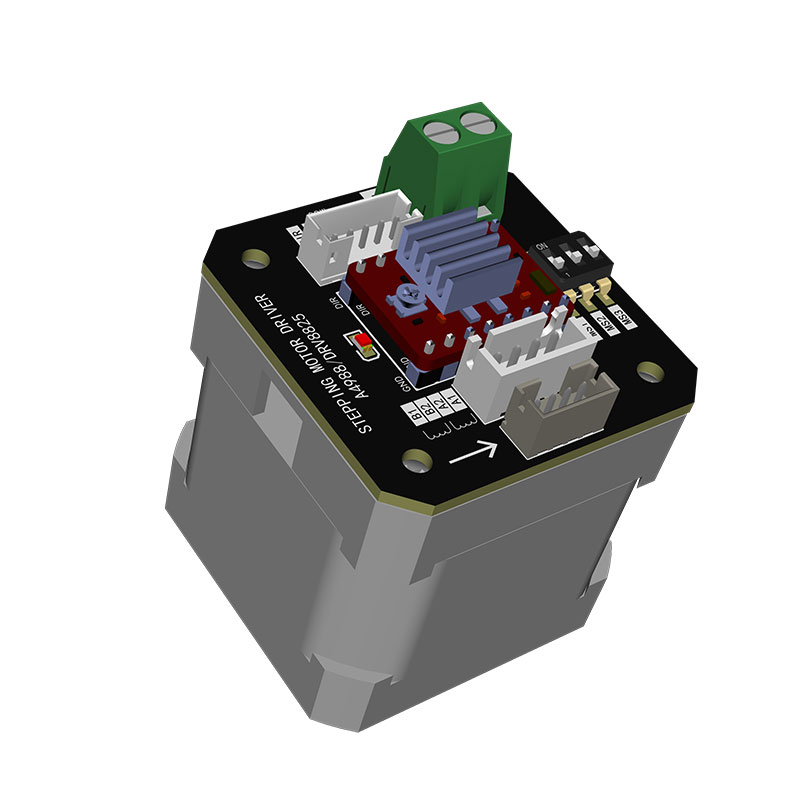

STEPPING MOTOR DRIVER A4988/DRV8825 42 步进电机驱动底板
|
|
|
内部型号
|
A064
|
|
|
适配电机
|
NEMA17(42 型两相四线步进电机)
|
|
|

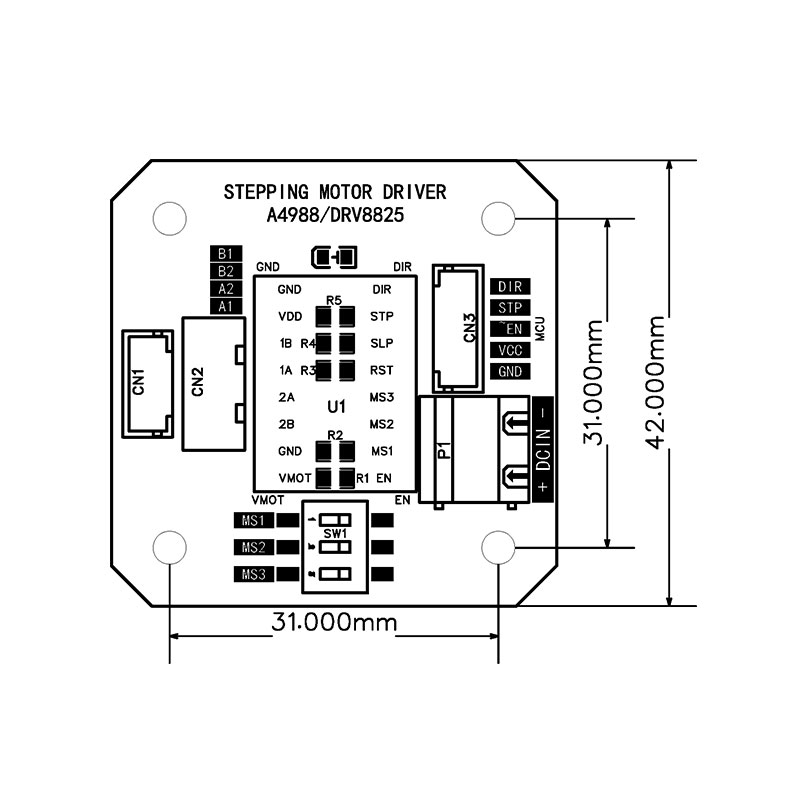

PCB 尺寸
|
42.00mm × 42.00mm
|
|
|
兼容驱动子卡
|
A4988 / DRV8825
|
|
供电参数
|
电机主电源(DCIN)
|
DC 12V–24V
|
|
|
逻辑控制电源(MCU VCC)
|
DC 3V–5.5V(兼容 3.3V/5V)
|
|
|
A4988 电机电压范围
|
8V–35V
|
|
|
DRV8825 电机电压范围
|
8.2V–45V
|
|
输出电流
|
A4988 最大相电流
|
2.0A(加散热片)
|
|
|
DRV8825 最大相电流
|
2.5A(充分散热 + 风冷)
|
|
细分档位
|
A4988 细分
|
全步 / 1/2 / 1/4 / 1/8 / 1/16(5 档)
|
|
|
DRV8825 细分
|
全步 / 1/2 / 1/4 / 1/8 / 1/16 / 1/32(6 档)
|
|
|
细分切换方式
|
MS1/MS2/MS3 拨码开关
|
|

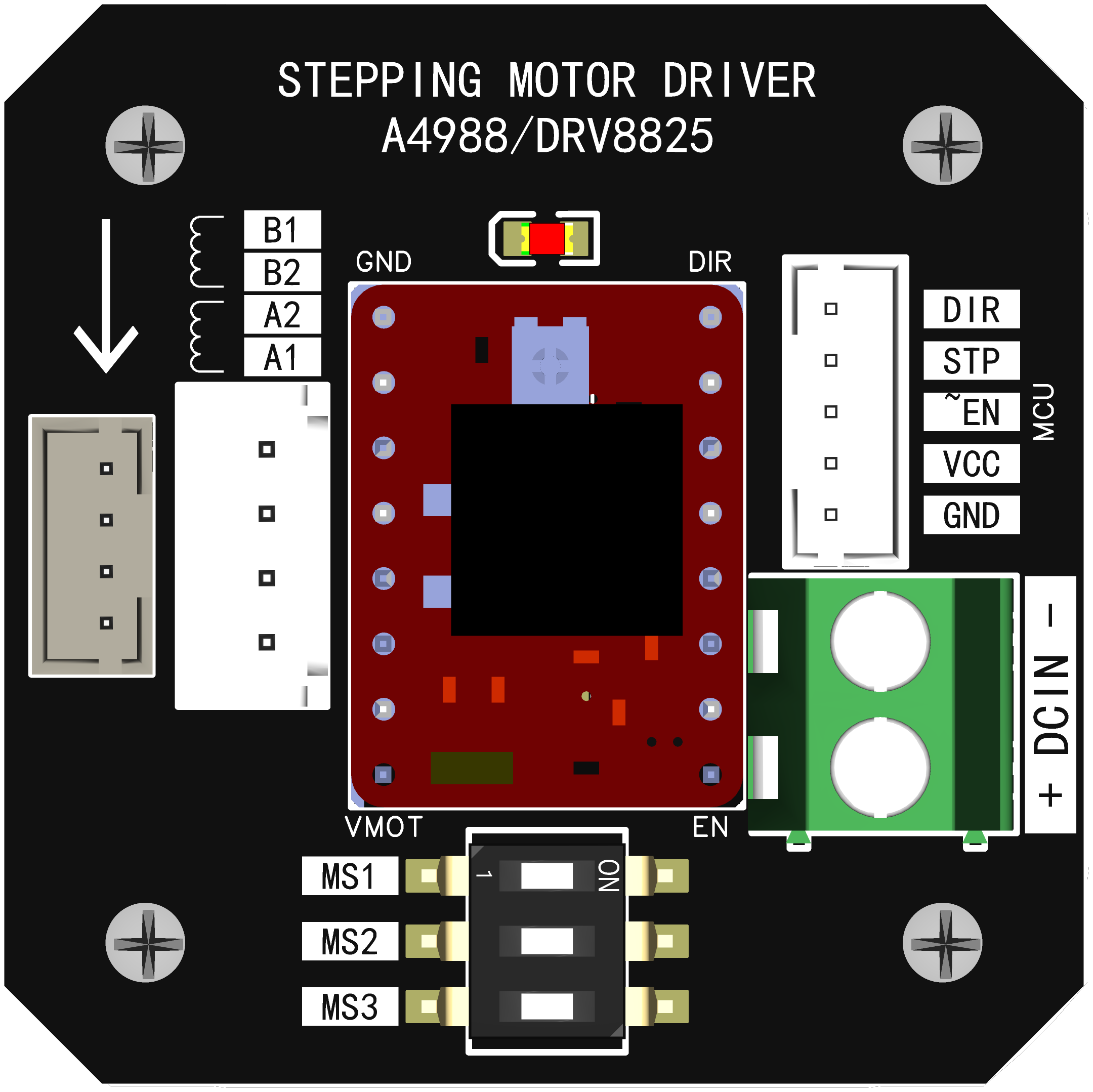

控制接口
|
MCU 控制引脚
|
DIR / STP / EN / VCC / GND(5P 插座)
|
|
|
电机输出端子
|
A1 / A2 / B1 / B2(两相四线)
|
|
保护功能
|
过流保护
|
支持(OCP)
|
|
|
过热关断
|
支持(TSD)
|
|
|
欠压锁定
|
支持
|
|
|
短路保护
|
支持(对地 / 负载短路)
|
|
结构安装
|
安装孔
|

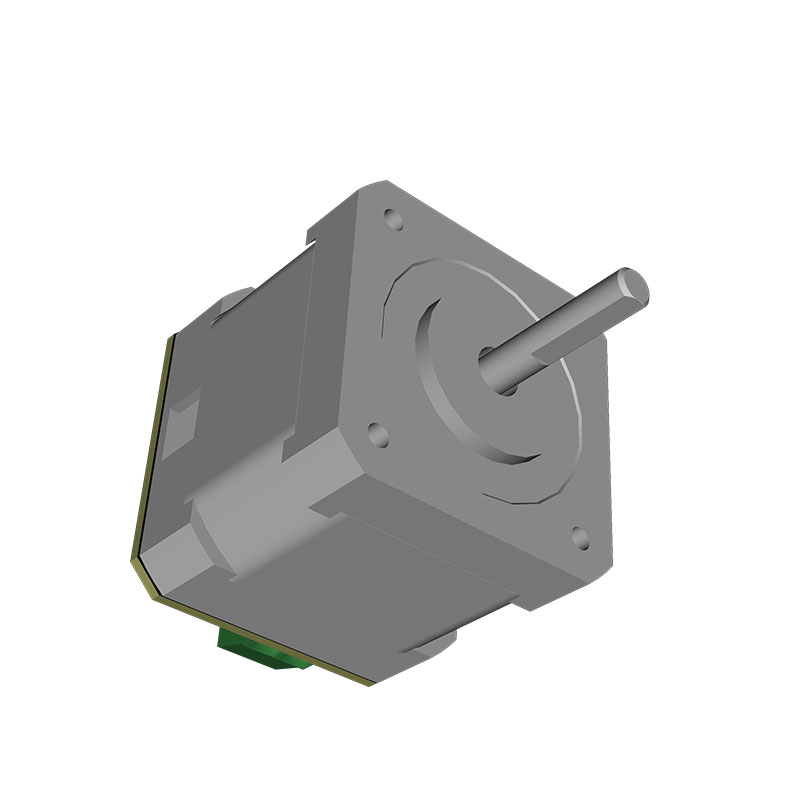

4 个固定孔,可直装 42 电机背部
|
|
|
散热方式
|
驱动芯片可加装散热片
|
|
|

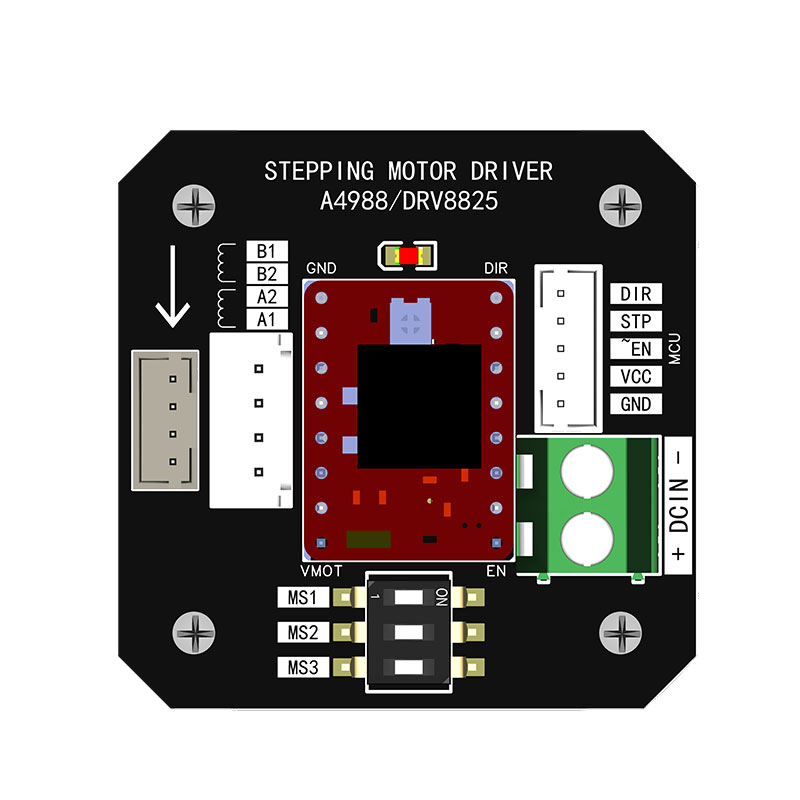

端子布局
|
电机线圈 / 功率电源 / MCU 信号 三区分立
|
