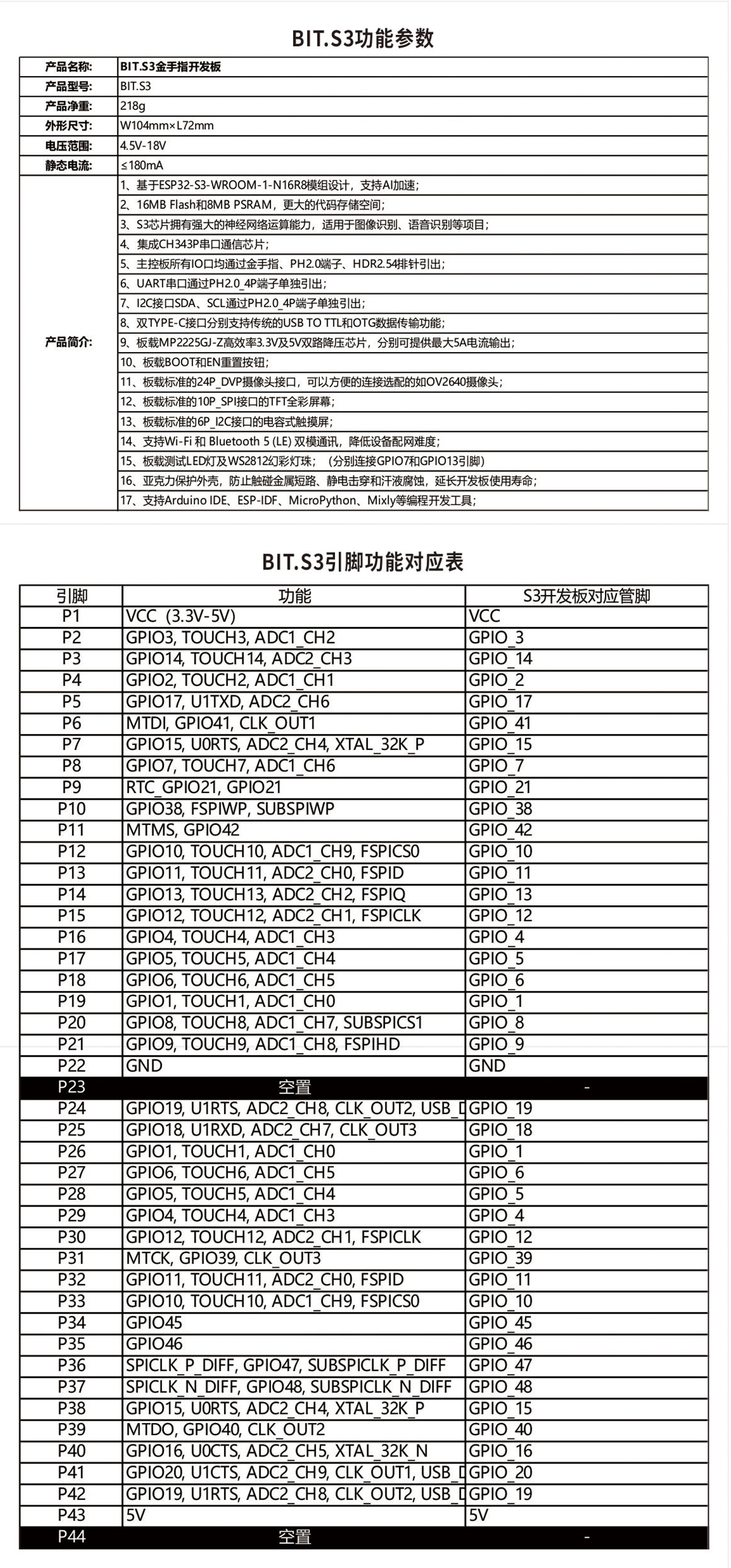

产品名称:	BIT.S3金手指开发板
产品型号:	BIT.S3
产品净重:	218g
外形尺寸:	W104mm×L72mm
电压范围:	4.5V-18V
静态电流:	≤180mA
产品简介:	1、基于ESP32-S3-WROOM-1-N16R8模组设计，支持AI加速；
	2、16MB Flash和8MB PSRAM，更大的代码存储空间；
	3、S3芯片拥有强大的神经网络运算能力，适用于图像识别、语音识别等项目；
	4、集成CH343P串口通信芯片；
	5、主控板所有IO口均通过金手指、PH2.0端子、HDR2.54排针引出；
	6、UART串口通过PH2.0_4P端子单独引出；
	7、I2C接口SDA、SCL通过PH2.0_4P端子单独引出；
	8、双TYPE-C接口分别支持传统的USB TO TTL和OTG数据传输功能；
	9、板载MP2225GJ-Z高效率3.3V及5V双路降压芯片，分别可提供最大5A电流输出；
	10、板载BOOT和EN重置按钮；
	11、板载标准的24P_DVP摄像头接口，可以方便的连接选配的如OV2640摄像头；
	12、板载标准的10P_SPI接口的TFT全彩屏幕；
	13、板载标准的6P_I2C接口的电容式触摸屏；
	14、支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯，降低设备配网难度；
	15、板载测试LED灯及WS2812幻彩灯珠；（分别连接GPIO7和GPIO13引脚）
	16、亚克力保护外壳，防止触碰金属短路、静电击穿和汗液腐蚀，延长开发板使用寿命；
	17、支持Arduino IDE、ESP-IDF、MicroPython、Mixly等编程开发工具；
其它信息：	处理器：Xtensa® 双核32位LX7微处理器
	主频：240 MHz
	SRAM：512KB
	ROM：384KB
	Flash：16MB
	PSRAM: 8MB
	RTC SRAM：16KB
	USB: USB 2.0 OTG全速接口
	数字I/O x26
	LED PWM 控制器 8个通道
	SPI x2
	UART x3
	I2C x2
	I2S x2
	红外收发器：发送通道 x5、接收通道 x5
	2 × 12 位 SAR ADC， 20个通道
	DMA 控制器，5 个接收通道和 5 个发送通道

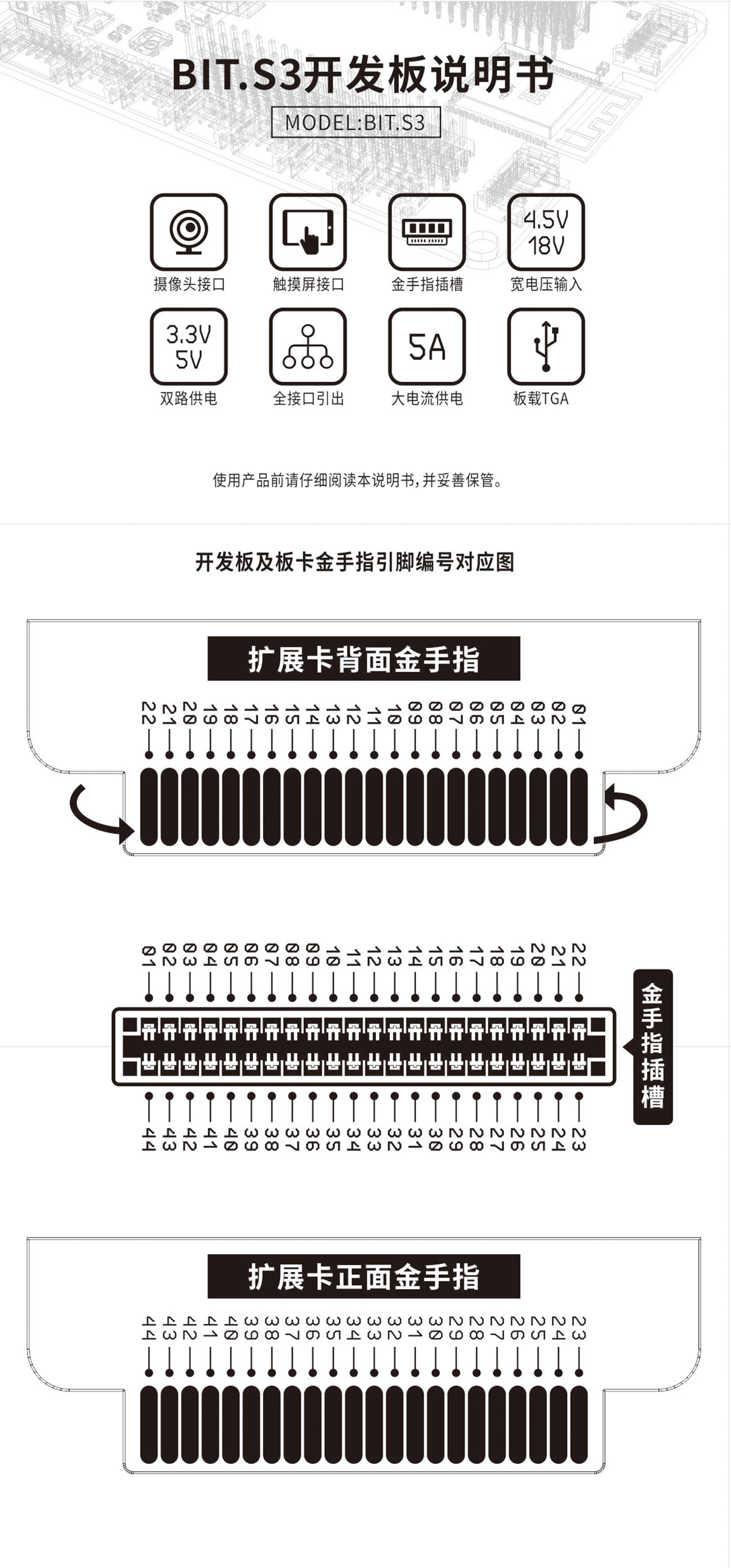

引脚	功能	S3开发板对应管脚
P1	VCC（3.3V-5V）	VCC
P2	GPIO3, TOUCH3, ADC1_CH2	GPIO_3
P3	GPIO14, TOUCH14, ADC2_CH3	GPIO_14
P4	GPIO2, TOUCH2, ADC1_CH1	GPIO_2
P5	GPIO17, U1TXD, ADC2_CH6	GPIO_17
P6	MTDI, GPIO41, CLK_OUT1	GPIO_41
P7	GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P	GPIO_15
P8	GPIO7, TOUCH7, ADC1_CH6	GPIO_7
P9	RTC_GPIO21, GPIO21	GPIO_21
P10	GPIO38, FSPIWP, SUBSPIWP	GPIO_38
P11	MTMS, GPIO42	GPIO_42
P12	GPIO10, TOUCH10, ADC1_CH9, FSPICS0	GPIO_10
P13	GPIO11, TOUCH11, ADC2_CH0, FSPID	GPIO_11
P14	GPIO13, TOUCH13, ADC2_CH2, FSPIQ	GPIO_13
P15	GPIO12, TOUCH12, ADC2_CH1, FSPICLK	GPIO_12
P16	GPIO4, TOUCH4, ADC1_CH3	GPIO_4
P17	GPIO5, TOUCH5, ADC1_CH4	GPIO_5
P18	GPIO6, TOUCH6, ADC1_CH5	GPIO_6
P19	GPIO1, TOUCH1, ADC1_CH0	GPIO_1
P20	GPIO8, TOUCH8, ADC1_CH7, SUBSPICS1	GPIO_8
P21	GPIO9, TOUCH9, ADC1_CH8, FSPIHD	GPIO_9
P22	GND	GND
P23	空置	-
P24	GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D	GPIO_19
P25	GPIO18, U1RXD, ADC2_CH7, CLK_OUT3	GPIO_18
P26	GPIO1, TOUCH1, ADC1_CH0	GPIO_1
P27	GPIO6, TOUCH6, ADC1_CH5	GPIO_6
P28	GPIO5, TOUCH5, ADC1_CH4	GPIO_5
P29	GPIO4, TOUCH4, ADC1_CH3	GPIO_4
P30	GPIO12, TOUCH12, ADC2_CH1, FSPICLK	GPIO_12
P31	MTCK, GPIO39, CLK_OUT3	GPIO_39
P32	GPIO11, TOUCH11, ADC2_CH0, FSPID	GPIO_11
P33	GPIO10, TOUCH10, ADC1_CH9, FSPICS0	GPIO_10
P34	GPIO45	GPIO_45
P35	GPIO46	GPIO_46
P36	SPICLK_P_DIFF, GPIO47, SUBSPICLK_P_DIFF	GPIO_47
P37	SPICLK_N_DIFF, GPIO48, SUBSPICLK_N_DIFF	GPIO_48
P38	GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P	GPIO_15
P39	MTDO, GPIO40, CLK_OUT2	GPIO_40
P40	GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N	GPIO_16
P41	GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+	GPIO_20
P42	GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D	GPIO_19
P43	5V	5V
P44	空置	-
