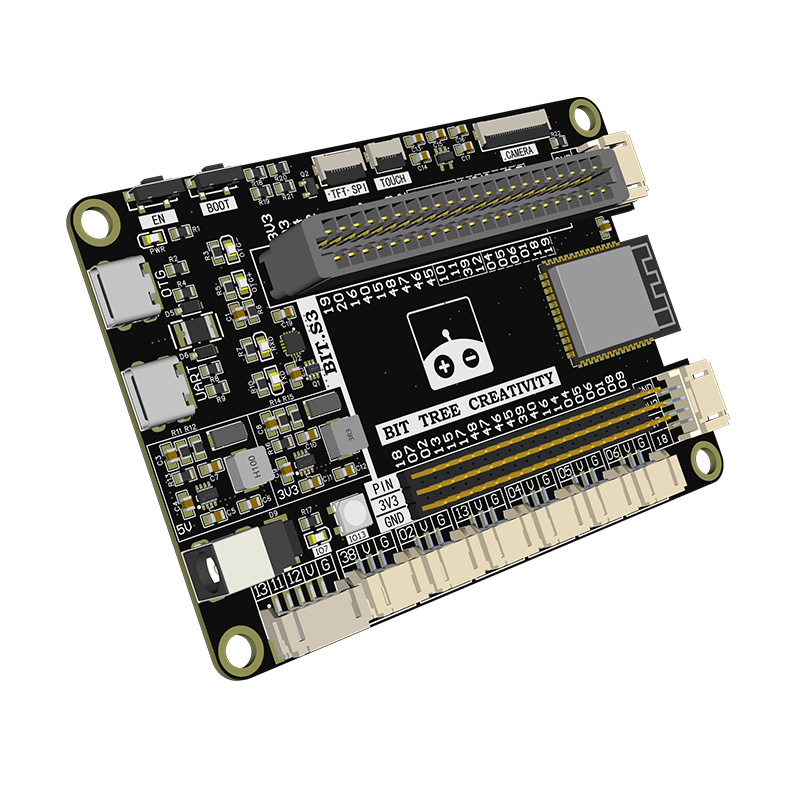

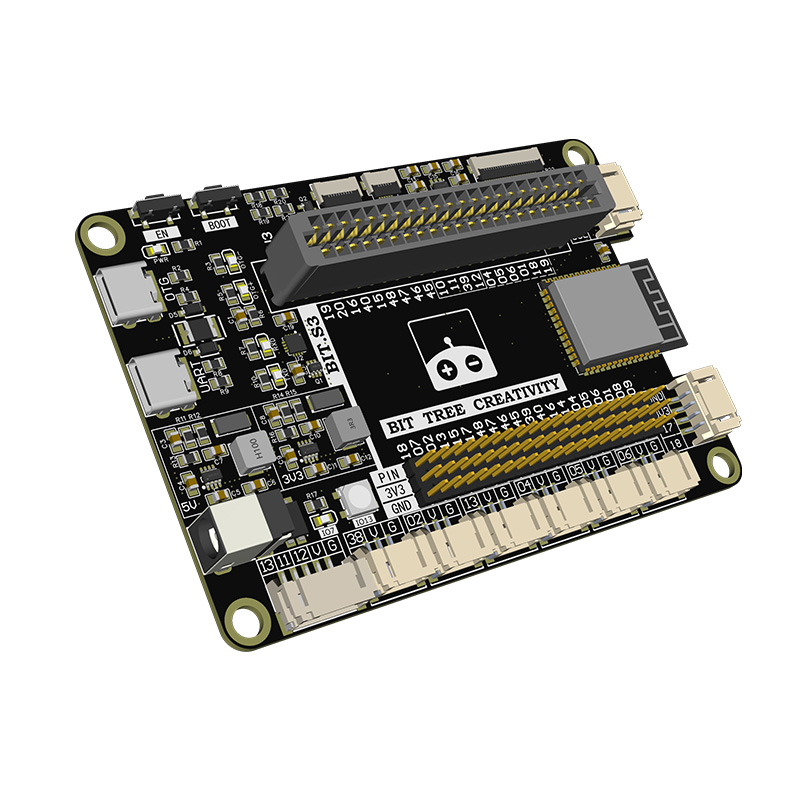

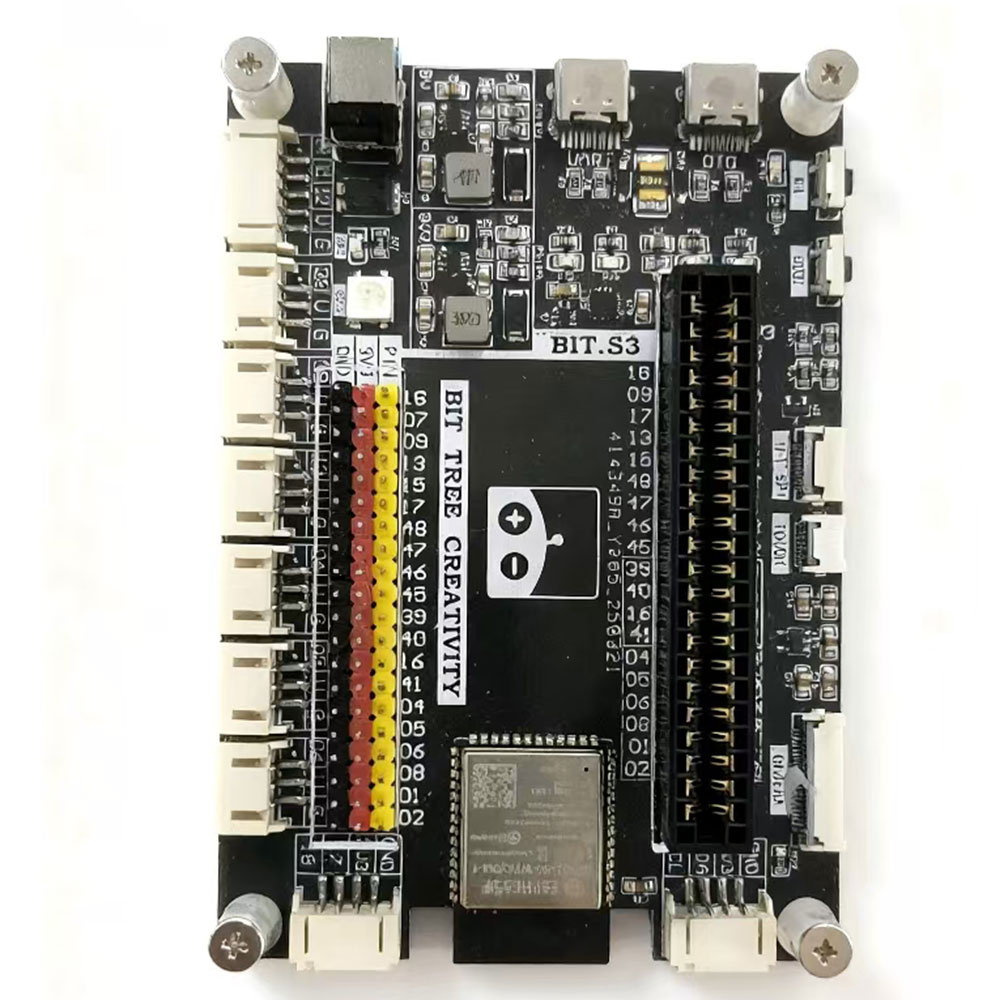

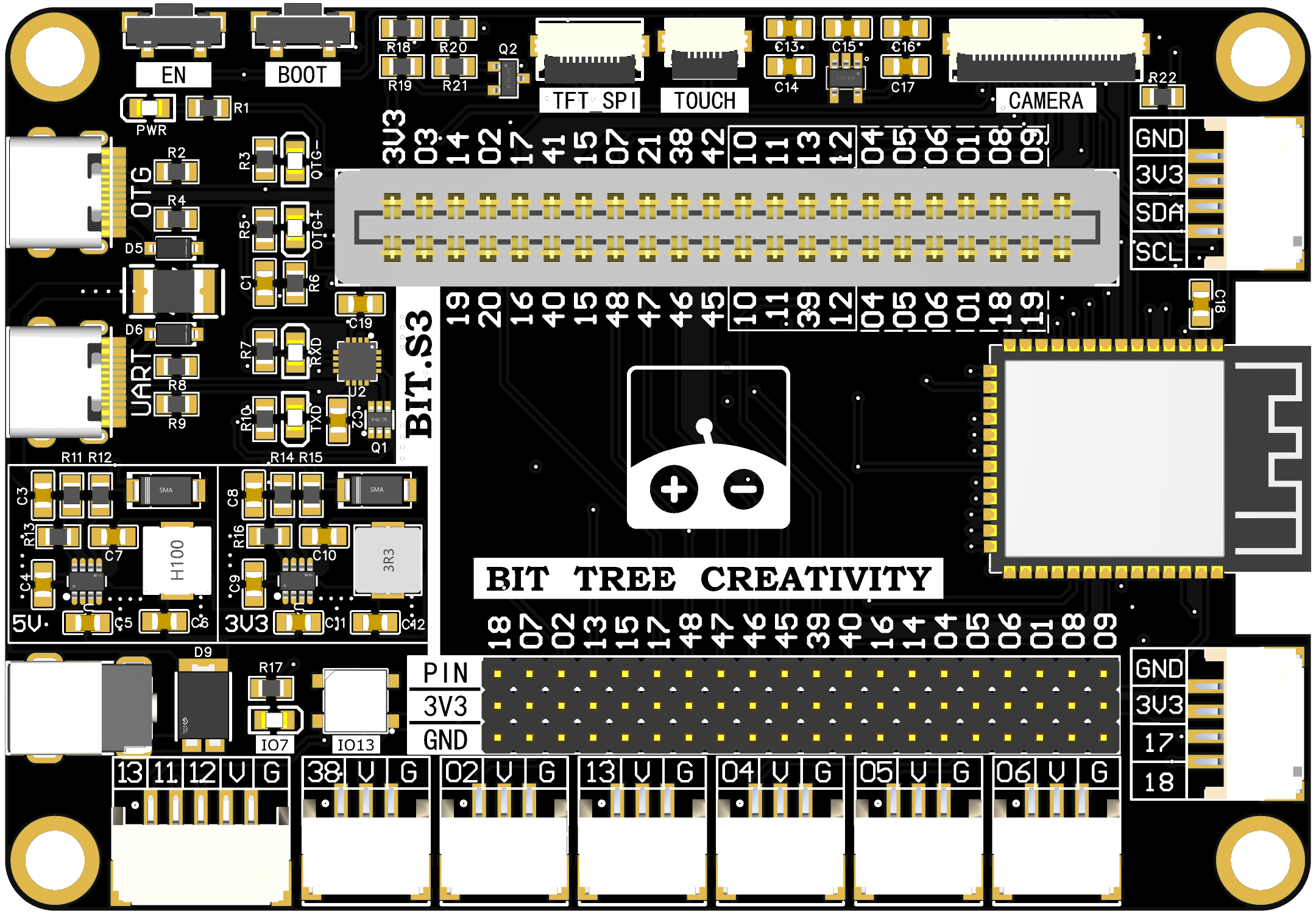

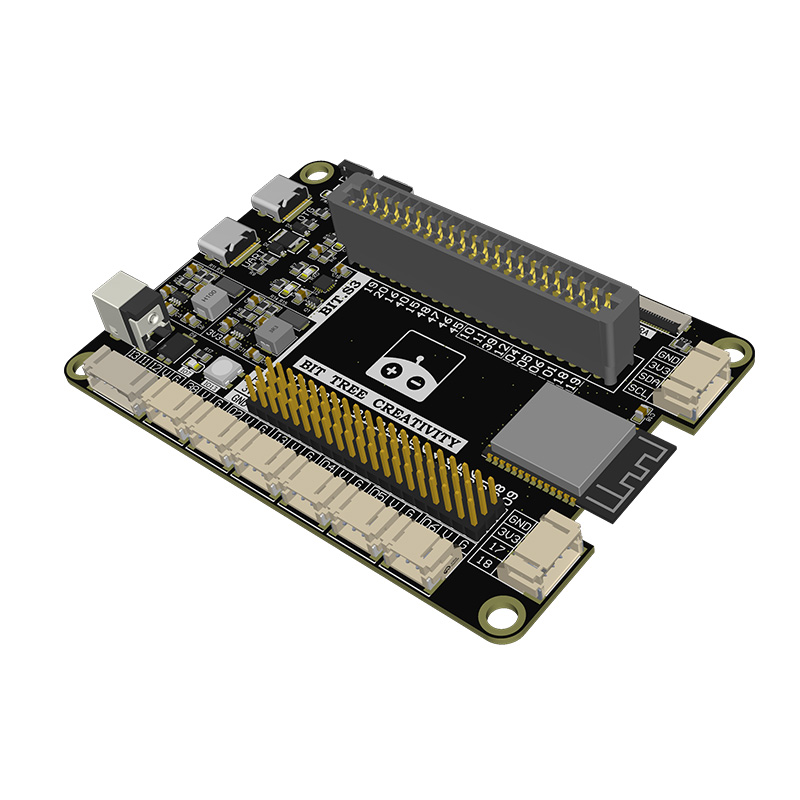

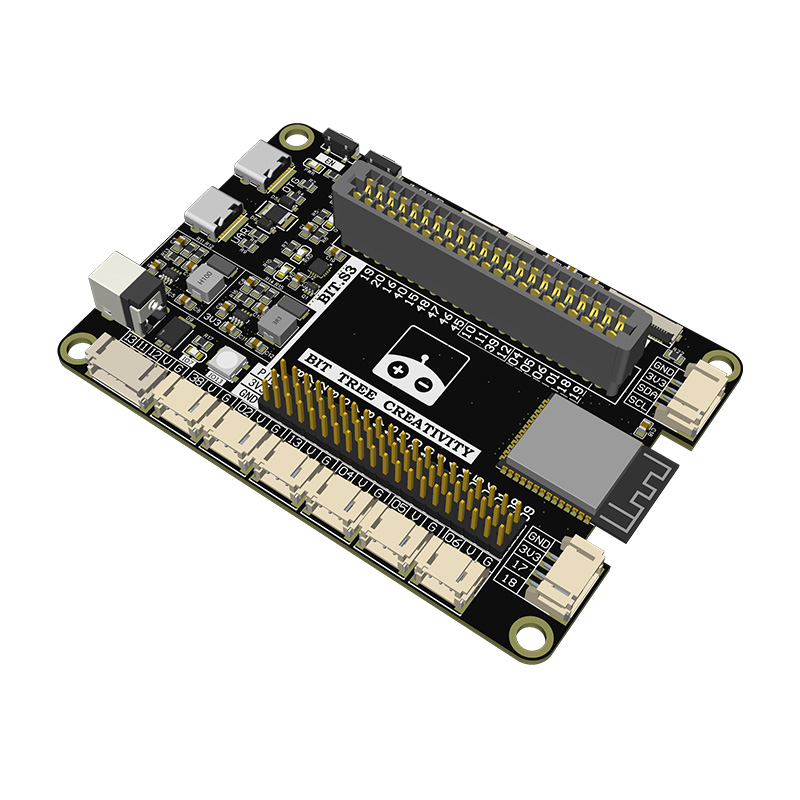

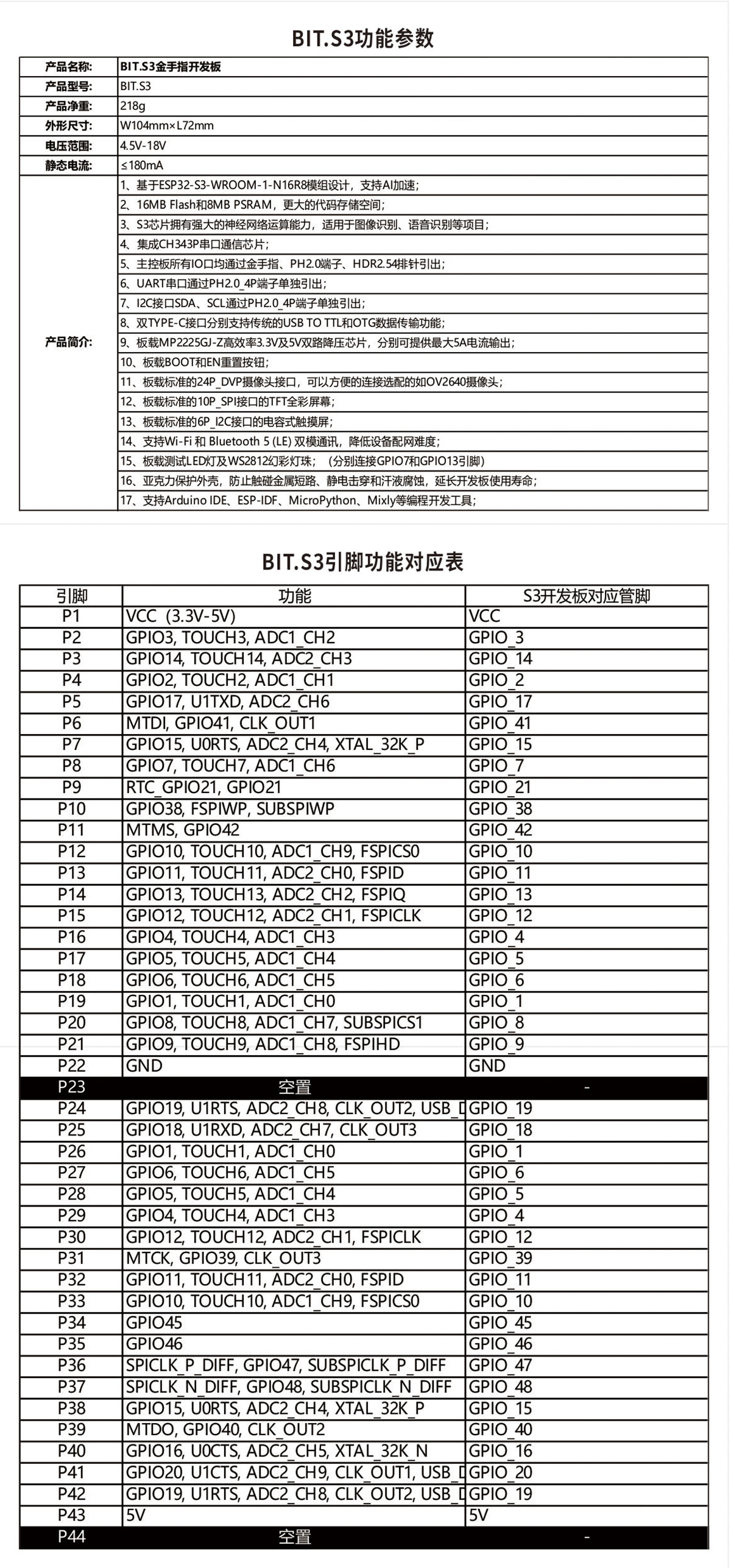

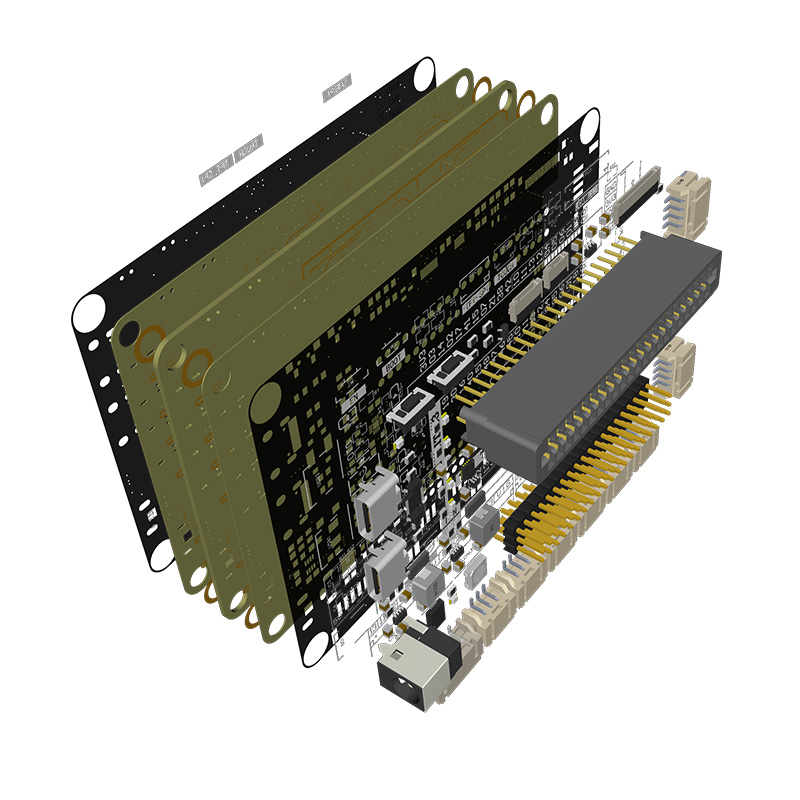

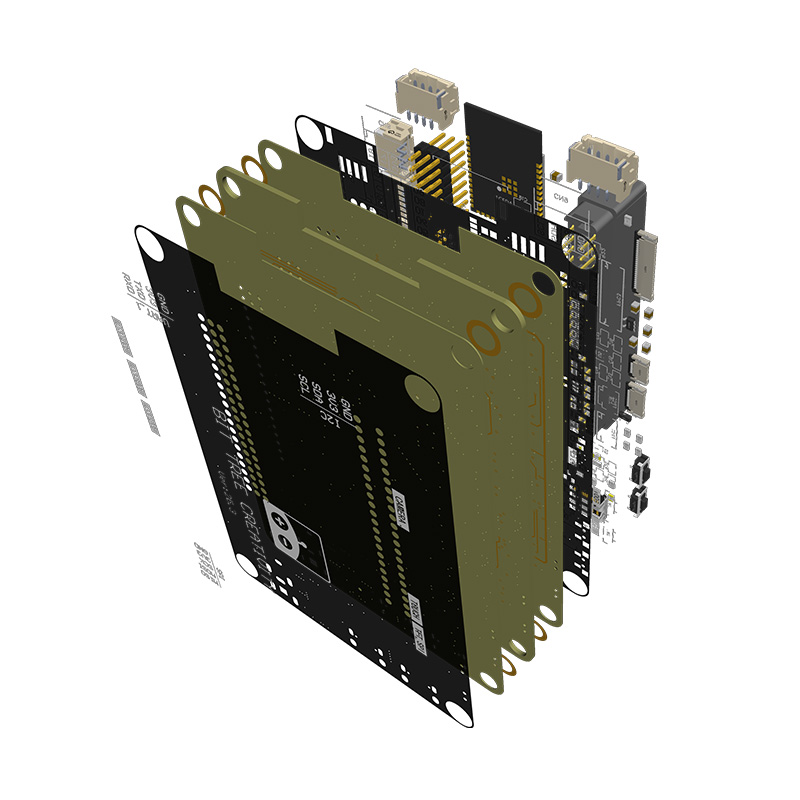

| 产品名称: | BIT.S3金手指开发板 |
| 产品型号: | BIT.S3 |
| 产品净重: | 218g |

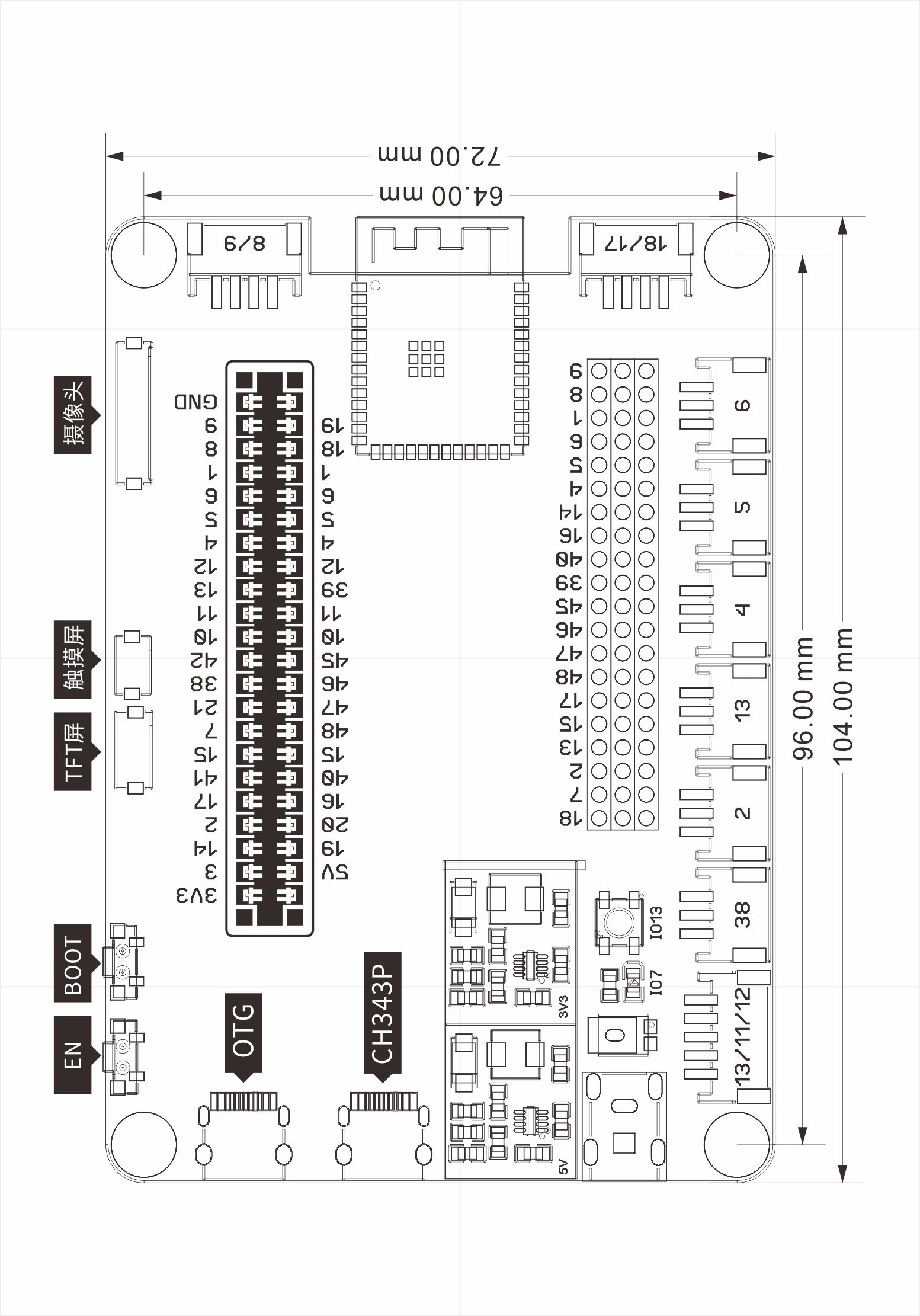

| 外形尺寸: | W104mm×L72mm |
| 电压范围: | 4.5V-18V |
| 静态电流: | ≤180mA |
| 产品简介: | 1、基于ESP32-S3-WROOM-1-N16R8模组设计，支持AI加速； |
| 2、16MB Flash和8MB PSRAM，更大的代码存储空间； | |
| 3、S3芯片拥有强大的神经网络运算能力，适用于图像识别、语音识别等项目； | |
| 4、集成CH343P串口通信芯片； | |
| 5、主控板所有IO口均通过金手指、PH2.0端子、HDR2.54排针引出； | |

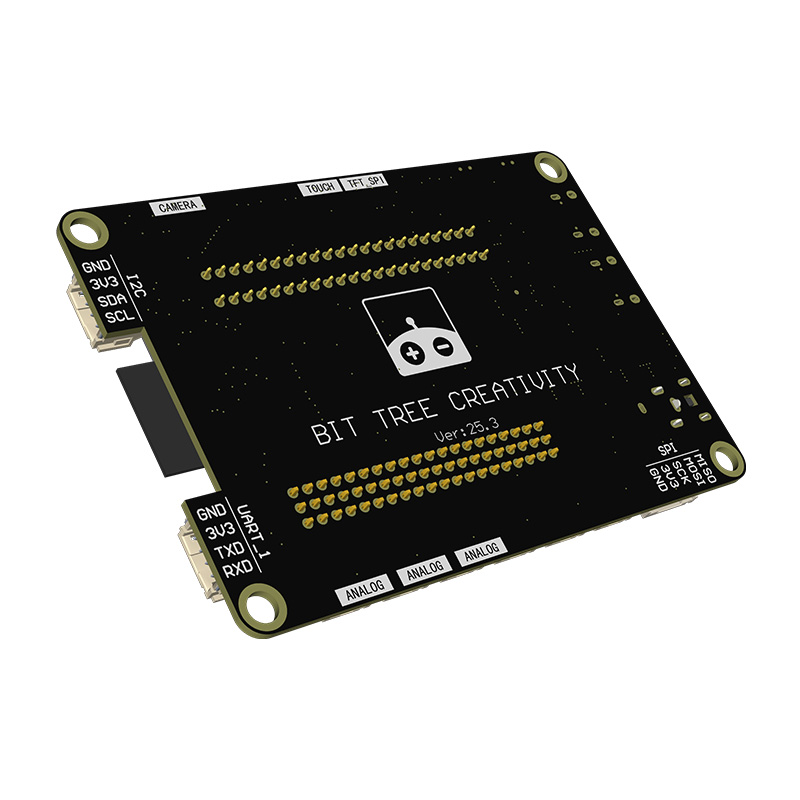

| 6、UART串口通过PH2.0_4P端子单独引出； | |
| 7、I2C接口SDA、SCL通过PH2.0_4P端子单独引出； | |
| 8、双TYPE-C接口分别支持传统的USB TO TTL和OTG数据传输功能； | |
| 9、板载MP2225GJ-Z高效率3.3V及5V双路降压芯片，分别可提供最大5A电流输出； | |
| 10、板载BOOT和EN重置按钮； | |
| 11、板载标准的24P_DVP摄像头接口，可以方便的连接选配的如OV2640摄像头； | |
| 12、板载标准的10P_SPI接口的TFT全彩屏幕； | |
| 13、板载标准的6P_I2C接口的电容式触摸屏； | |
| 14、支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯，降低设备配网难度； | |
| 15、板载测试LED灯及WS2812幻彩灯珠；（分别连接GPIO7和GPIO13引脚） | |

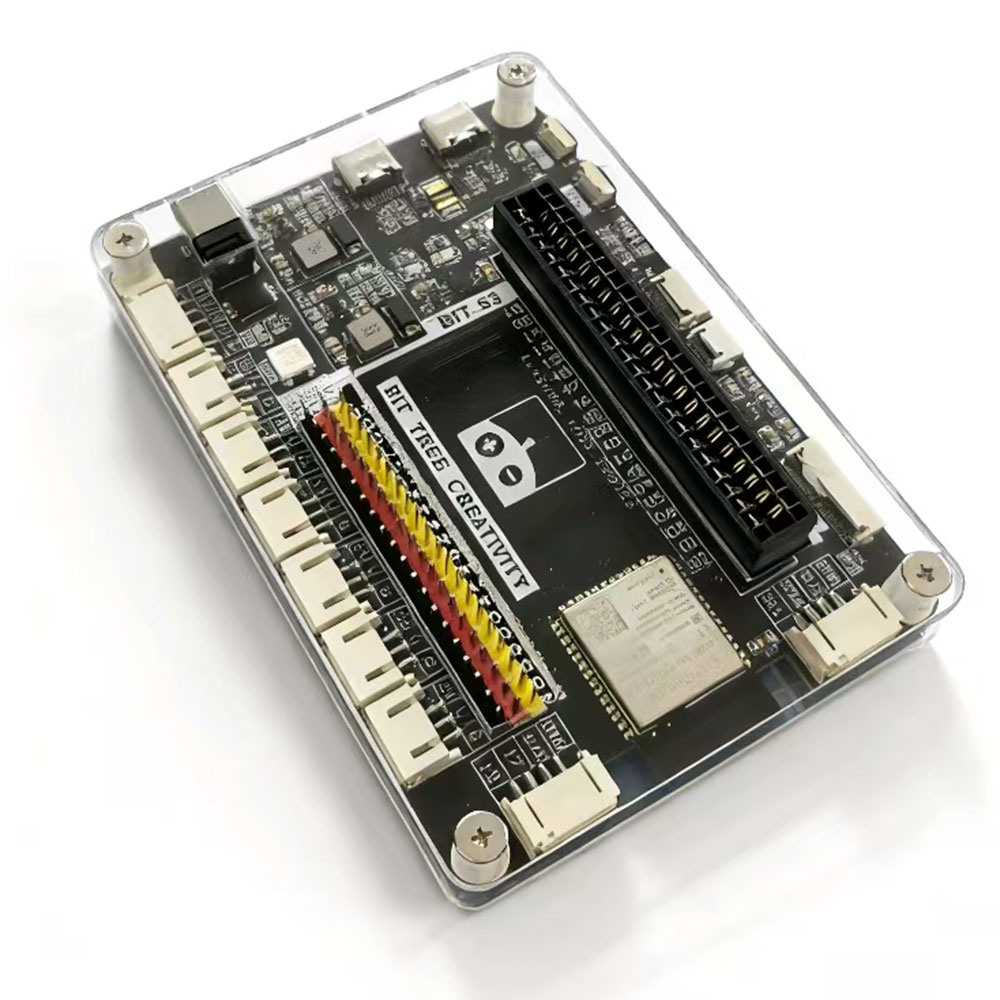

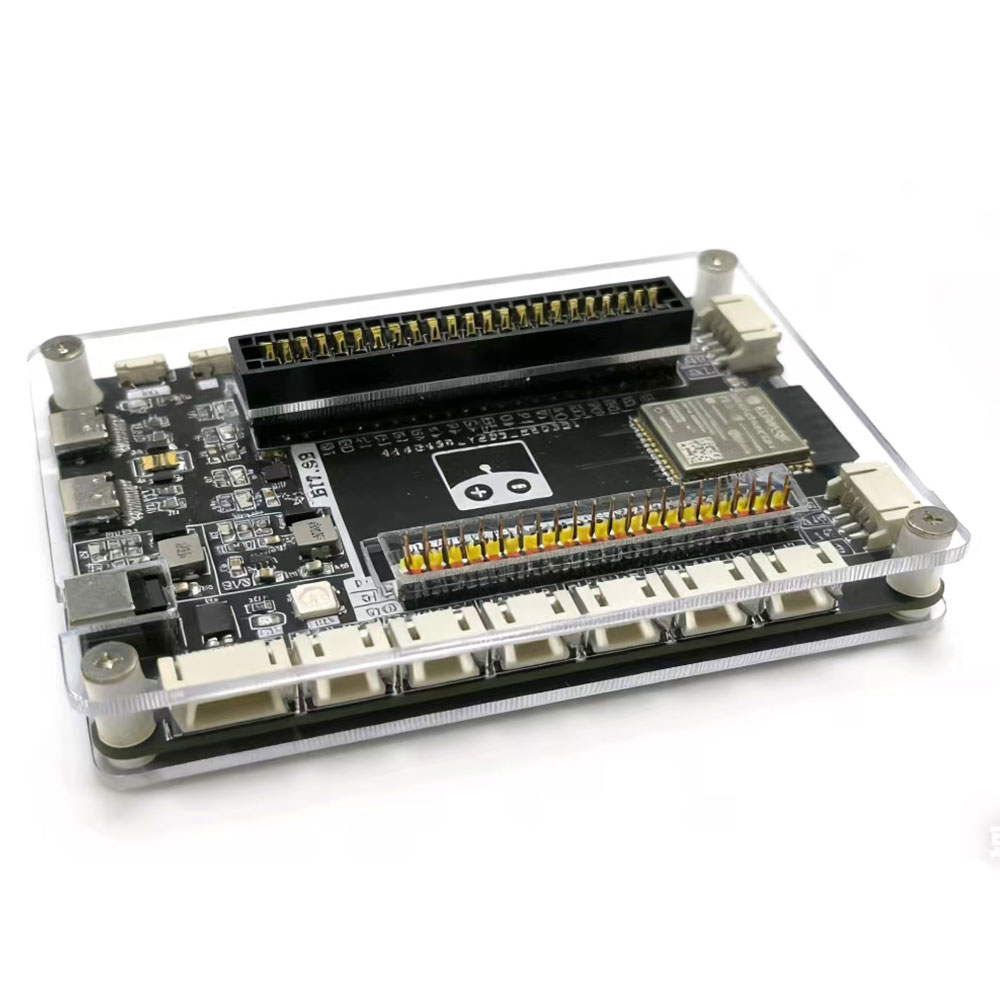

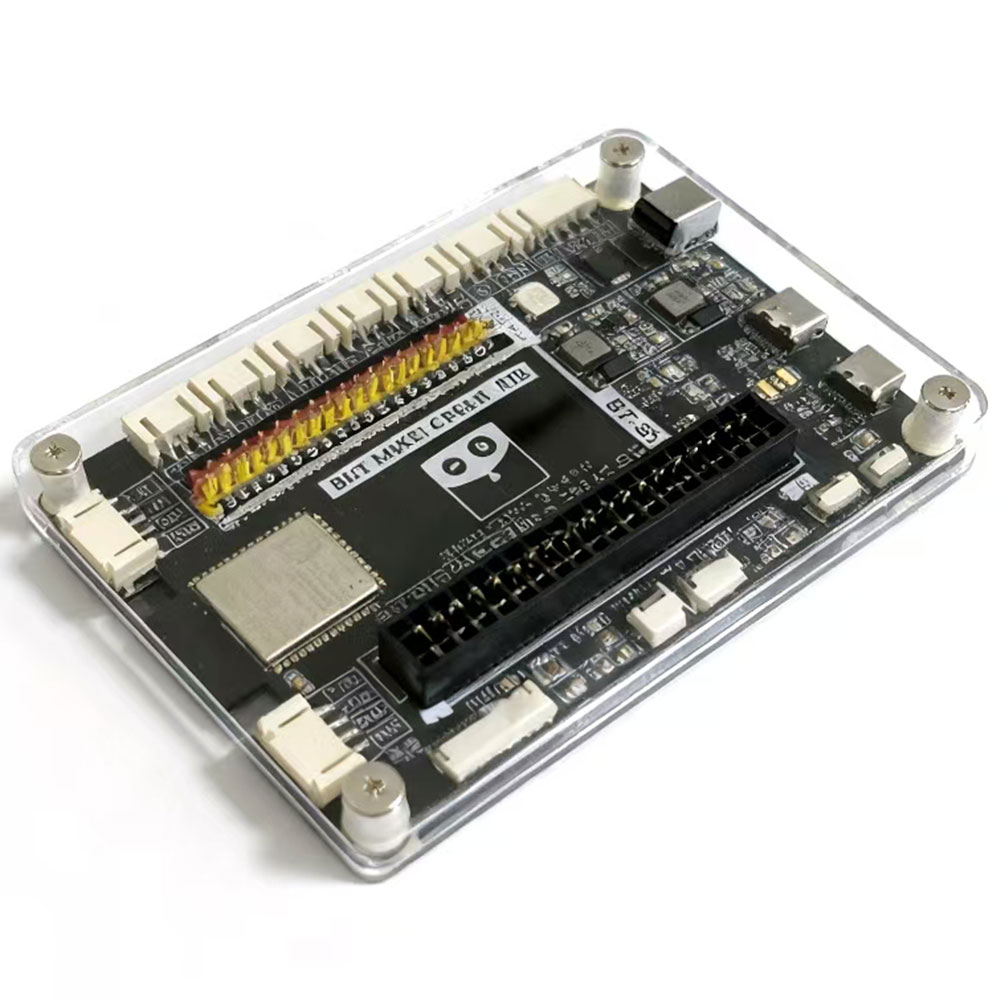

| 16、亚克力保护外壳，防止触碰金属短路、静电击穿和汗液腐蚀，延长开发板使用寿命； | |
| 17、支持Arduino IDE、ESP-IDF、MicroPython、Mixly等编程开发工具； | |
| 其它信息： | 处理器：Xtensa® 双核32位LX7微处理器 |
| 主频：240 MHz | |
| SRAM：512KB | |
| ROM：384KB | |
| Flash：16MB | |
| PSRAM: 8MB | |
| RTC SRAM：16KB | |
| USB: USB 2.0 OTG全速接口 | |
| 数字I/O x26 | |
| LED PWM 控制器 8个通道 | |
| SPI x2 | |
| UART x3 | |
| I2C x2 | |
| I2S x2 | |
| 红外收发器：发送通道 x5、接收通道 x5 | |
| 2 × 12 位 SAR ADC， 20个通道 | |
| DMA 控制器，5 个接收通道和 5 个发送通道 |

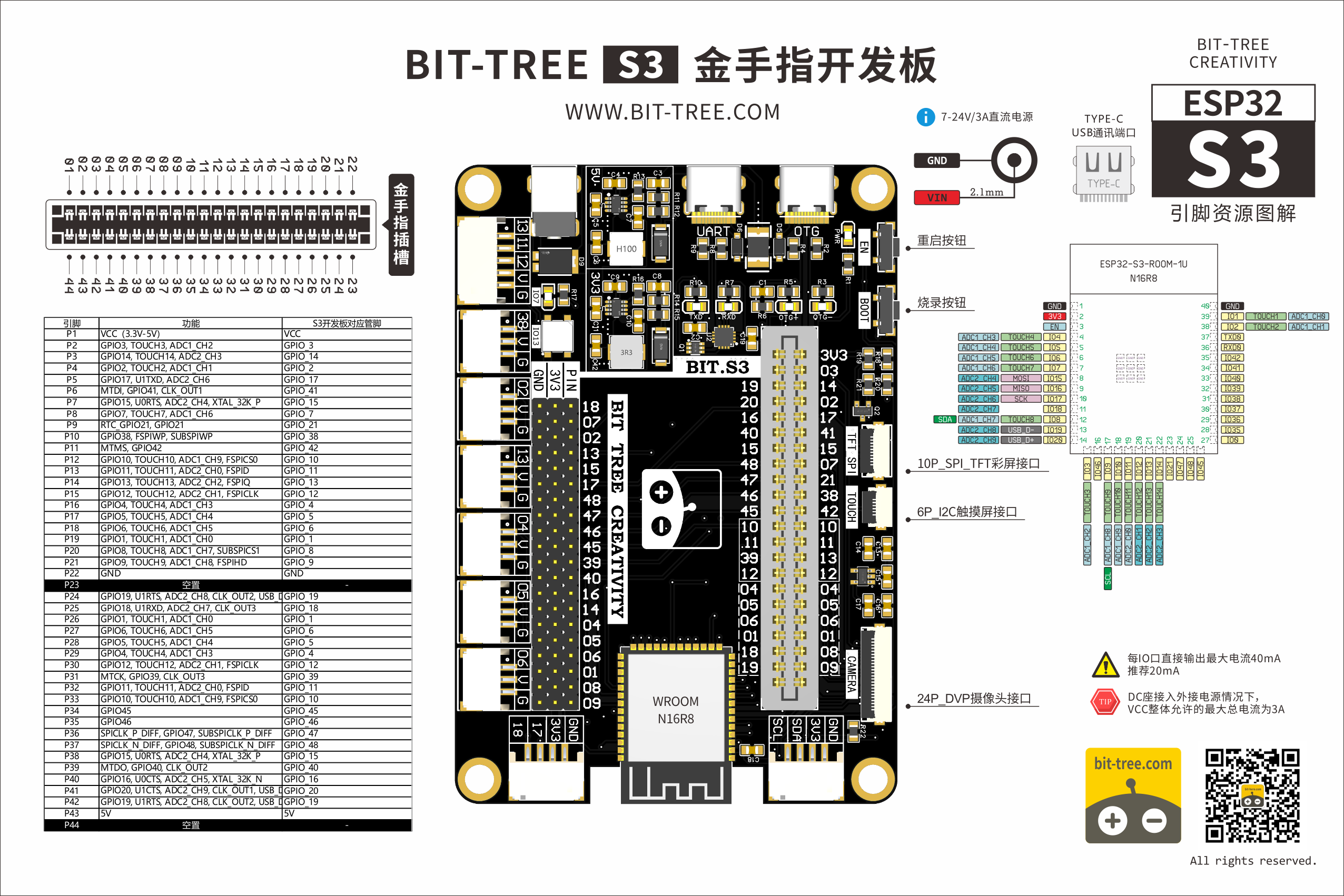

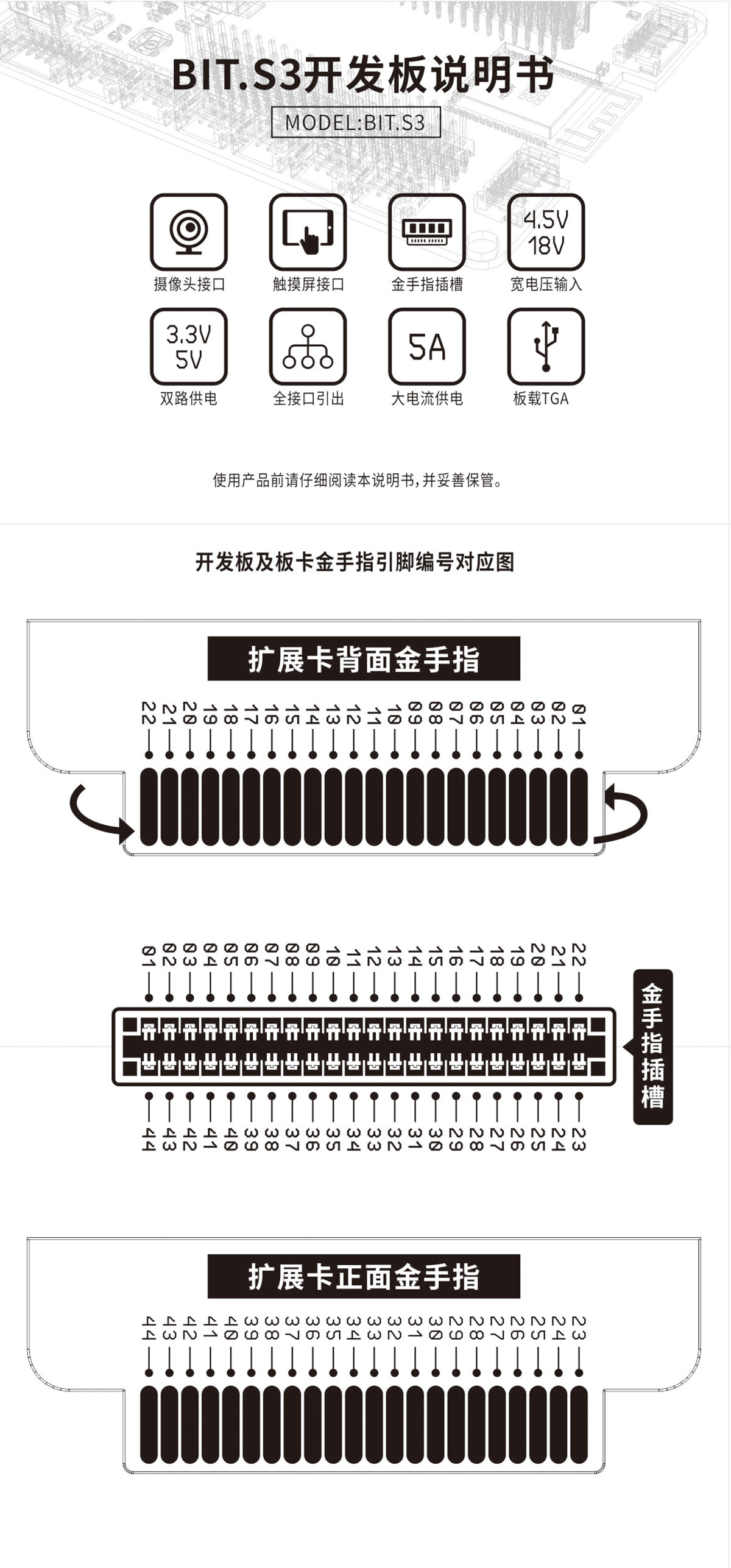

| 引脚 | 功能 | S3开发板对应管脚 |
| P1 | VCC（3.3V-5V） | VCC |
| P2 | GPIO3, TOUCH3, ADC1_CH2 | GPIO_3 |
| P3 | GPIO14, TOUCH14, ADC2_CH3 | GPIO_14 |
| P4 | GPIO2, TOUCH2, ADC1_CH1 | GPIO_2 |
| P5 | GPIO17, U1TXD, ADC2_CH6 | GPIO_17 |
| P6 | MTDI, GPIO41, CLK_OUT1 | GPIO_41 |
| P7 | GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P | GPIO_15 |
| P8 | GPIO7, TOUCH7, ADC1_CH6 | GPIO_7 |
| P9 | RTC_GPIO21, GPIO21 | GPIO_21 |
| P10 | GPIO38, FSPIWP, SUBSPIWP | GPIO_38 |
| P11 | MTMS, GPIO42 | GPIO_42 |
| P12 | GPIO10, TOUCH10, ADC1_CH9, FSPICS0 | GPIO_10 |
| P13 | GPIO11, TOUCH11, ADC2_CH0, FSPID | GPIO_11 |
| P14 | GPIO13, TOUCH13, ADC2_CH2, FSPIQ | GPIO_13 |
| P15 | GPIO12, TOUCH12, ADC2_CH1, FSPICLK | GPIO_12 |
| P16 | GPIO4, TOUCH4, ADC1_CH3 | GPIO_4 |
| P17 | GPIO5, TOUCH5, ADC1_CH4 | GPIO_5 |
| P18 | GPIO6, TOUCH6, ADC1_CH5 | GPIO_6 |
| P19 | GPIO1, TOUCH1, ADC1_CH0 | GPIO_1 |
| P20 | GPIO8, TOUCH8, ADC1_CH7, SUBSPICS1 | GPIO_8 |
| P21 | GPIO9, TOUCH9, ADC1_CH8, FSPIHD | GPIO_9 |
| P22 | GND | GND |
| P23 | 空置 | - |
| P24 | GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D | GPIO_19 |
| P25 | GPIO18, U1RXD, ADC2_CH7, CLK_OUT3 | GPIO_18 |
| P26 | GPIO1, TOUCH1, ADC1_CH0 | GPIO_1 |
| P27 | GPIO6, TOUCH6, ADC1_CH5 | GPIO_6 |
| P28 | GPIO5, TOUCH5, ADC1_CH4 | GPIO_5 |
| P29 | GPIO4, TOUCH4, ADC1_CH3 | GPIO_4 |
| P30 | GPIO12, TOUCH12, ADC2_CH1, FSPICLK | GPIO_12 |
| P31 | MTCK, GPIO39, CLK_OUT3 | GPIO_39 |
| P32 | GPIO11, TOUCH11, ADC2_CH0, FSPID | GPIO_11 |
| P33 | GPIO10, TOUCH10, ADC1_CH9, FSPICS0 | GPIO_10 |
| P34 | GPIO45 | GPIO_45 |
| P35 | GPIO46 | GPIO_46 |
| P36 | SPICLK_P_DIFF, GPIO47, SUBSPICLK_P_DIFF | GPIO_47 |
| P37 | SPICLK_N_DIFF, GPIO48, SUBSPICLK_N_DIFF | GPIO_48 |
| P38 | GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P | GPIO_15 |
| P39 | MTDO, GPIO40, CLK_OUT2 | GPIO_40 |
| P40 | GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N | GPIO_16 |
| P41 | GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+ | GPIO_20 |
| P42 | GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D | GPIO_19 |
| P43 | 5V | 5V |
| P44 | 空置 | - |
